Équipement d'essai de résistance au feu des câbles UL 2556 / UL 1581

Test d'inflammabilité VW-1

Description du produit

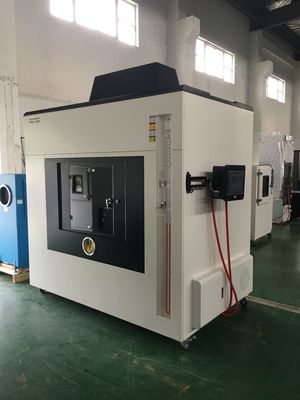

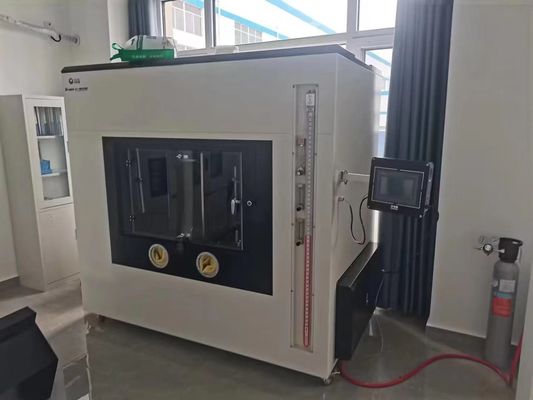

Le testeur de combustion VW-1 est fabriqué en stricte conformité avec les normes UL. Il est entièrement conforme à la norme de test de combustion VW-1 et peut effectuer les tests VW-1 et FT-2.Il est économique et largement utilisé par l'industrie du fil et du câbleLes paramètres sont détaillés comme suit: l'ensemble de l'essai est effectué dans une chambre d'essai scellée d'un volume de 4,32 mètres cubes.placer la partie supérieure de la flamme sous la pièce d'essai, brûler pendant 15 secondes, éteindre pendant 15 secondes, répéter 5 fois et vérifier l'état de combustion de l'éprouvette.

La norme:

● UL2556-2013.

Paramètre technique

1.Chambre d'essai: L2200*D1300*H1650mm, capacité > 4,0 m3; capacité supérieure de flamme supérieure à 2,0 m3, fenêtres en verre sur la face,une paire de gants en caoutchouc opérationnels et un système d'échappement de fumée sur le dessus de la chambre;

2.Burner Bunsen: qui selon la norme ASTM D5025, le diamètre intérieur du tube de brûleur est de 9,5 mm par longueur est de 100 mm, le diamètre de l'évier de gaz est de 0,9 mm par épaisseur est de 1,6 mm.Ce gaz de combustion est du méthane à 98% de pureté minimale., la hauteur de la flamme intérieure est de 40 ± 2 mm, la hauteur de la flamme extérieure est de 125 ± 10 mm, la puissance nominale est de 500 W avec une règle de flamme qui peut vérifier la hauteur de la flamme si elle répond à l'exigence à tout moment.

3Système de mesure de la température: conformément à la norme ASTM D5207, comprenant des pièces en cuivre de mesure de la température de 10 g, en acier inoxydable thermique de type K dont le diamètre est de 0,5 mm,chronomètre et thermomètre.

4Le support vertical peut effectuer le test de combustion vertical et le test FT1, le test de flamme des câbles, le test d'élimination de la chaleur, le test de détection de la chaleur et le test de détection de la chaleur.Épreuve de flamme de VW-1 et d'échantillon horizontal/épreuve de flamme de FT2Le support horizontal est utilisé uniquement pour l'essai à la flamme d'un échantillon horizontal de câble électrique.

5. gaz: méthane dont la pureté minimale est de 98% ou gaz naturel dont la teneur en chaleur est de 37,1 MJ/m3 ou 8,9 kilocalories/m3.qui couvre une surface d'essai W 305 mm par D 355 mm sur l'axe vertical du spécimen, le coton avec une bande de papier kraft non renforcé de 60 lb ou 98 g/m2 dont la largeur est de 10 mm et la longueur est collée sur l'échantillon,laissez ensuite plus de 20 mm de l'échantillon vers l'arrière de la chambre sans courant d'air.

6Système de flux: composé d'une vanne de décompression, d'un débitmètre dont la portée de flux est de 1000 ml/min, d'un manomètre dont la portée de pression est de 200 kPa, d'une huile verte dont la densité est de 1000 kg/m3,et un compresseur en forme de U dont la plage est de 36.

7Système de chronométrage: qui se compose de chronomètre à flamme, chronomètre à arrêt de combustion et chronomètre à prolongation du feu, etc. au total 3 dispositifs de chronométrage.

8Compteur de flamme: enregistrer avec précision les temps de test
