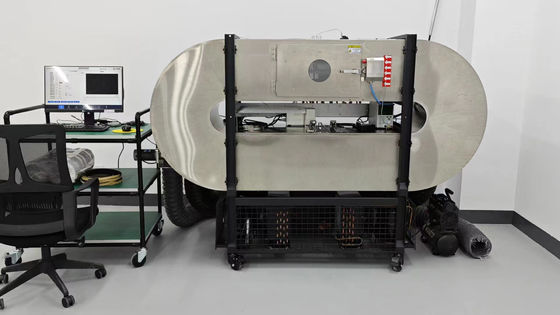

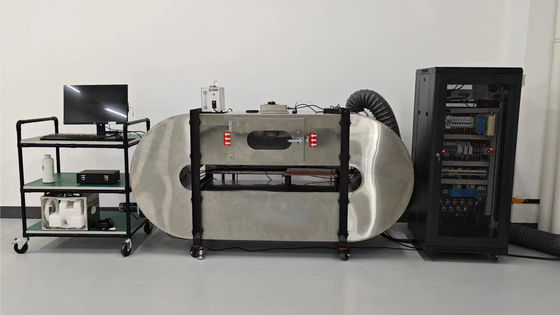

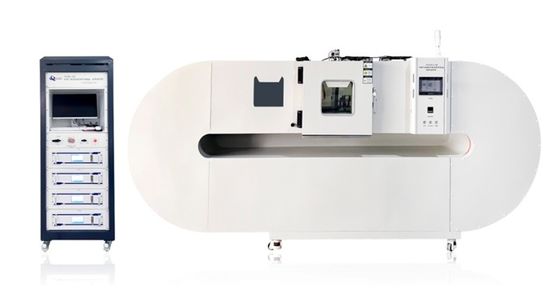

EN54-7/EN14604 Tunnel d'essai pour détecteur de fumée

Introduction du produit

I. Portée:

1.1 Applicable aux bâtiments civils installés conformément à la lumière dispersée,principe de lumière émise (principe photoélectrique) fonctionnement de l'alarme des détecteurs d'incendie indépendants détectant la fumée, détecteurs de fumée de type point à chaque essai fonctionnel.

1.2 Objets d'essai:

1.2.1 Essai de seuil de réponse

1.2.2 Essai de fonctionnement

1.2.3 Essai d'inversion de polarité

1.2.4 Essai de mise sous tension

1.2.5 Essai de répétabilité;

1.2.6 essai d'orientation;

1.2.7 Essai de consistance;

1.2.8 Essai de débit d'air;

1.2.9 Essai de la lumière ambiante;

1.2.10 Essai à haute température

Norme II

2.1 Conformer à la norme EN54-7 "détecteurs de fumée de type point": EN14604

III les principales caractéristiques techniques:

3.1 Boîte à anneaux: conception modulaire, avec pré-ouverture de capteur, interface de cadre de prise de production réservée, avec espace de mise à niveau et d'expansion;

3.2 Partie de commande: développée par GXWORKS2 et le logiciel de développement GOOLMAYHMI, avec une interface claire et simple, elle peut identifier automatiquement l'alarme, le changement d'air, l'enregistrement, la rotation automatique de l'angle,changement de vitesse du vent, etc., et affichent les paramètres d'essai tels que la vitesse du vent, la température, la concentration et la vitesse d'élévation de la fumée;

3.3 Densitomètre optique: conception réfléchissante, isolation des vibrations, correction automatique à zéro, correction automatique de l'écart de mesure de la pollution par la fumée;

3.4 Fume d'essai: utilisation d'un générateur d'aérosols de paraffine liquide. Répartition uniforme de la taille des particules, production de fumée stable, taille des particules représentant plus de 90% du nombre de particules de fumée.Génération automatique de fumée, contrôle en boucle fermée de la vitesse de montée de la fumée par l'hôte de contrôle, élimine automatiquement la fumée restante du pipeline;

3.5 Boîte d'insertion pour le vent en circulation, le mélangeur de fumée et le chauffage: six ventilateurs en circulation, un ventilateur à commande PWM, une carte de mélangeur de fumée à deux couches, une tige de chauffage à commande SCR;

3.6 Plaque de levage motorisée: commandée par un servo-moteur, réglant automatiquement l'azimut de la plaque de levage de l'installation de fumée, réglée avec une plaque d'adaptateur;

3.7 Partie d'échange de fumée et d'air d'échappement: contrôlée par un ventilateur à débit élevé, avec une soupape de freinage contrôlée par exécution d'un programme informatique;

3.8 Système d'admission d'air: utilisation d'un filtre multicouche pour assurer l'admission d'air pur dans la boîte à fumée;

IV. Principaux paramètres techniques:

4.1 Composition de l'instrument: il est constitué d'une boîte annulaire, d'un dispositif de production de fumée, d'une zone d'essai, d'une zone de mesure de la concentration de fumée, d'une partie de régulation du débit d'air et d'une partie de mesure;

4.2 Boîte d'essai:

4.2.1 Composition: composée de la zone d'essai, du disque de levage motorisé, de la partie d'échappement des fumées et de l'échange d'air, de la partie d'admission d'air et de la partie de mesure;

4.2.2 Structure: structure de boîte hermétique en boucle fermée. La boîte est en trois couches, la couche intérieure est en feuille d'aluminium, la couche centrale est en couche isolante caoutchouc-plastique,et la coque extérieure est de la peinture électrostatique à haute température.

4.2.3 Spécification: la zone d'essai est de 425 mm*425 mm*1100 mm;

4.2.4 Vitesse du débit d'air: 0,8 m/s±0,1 m/s, 0,2 m/s±0,04 m/s, 1,0 m/s±0,2 m/s;

4.3 Dispositif de production de fumée:

4.3.1 Fume d'essai: à l'aide d'un générateur d'aérosols de paraffine liquide;

4.3.2 Taille des particules: 0,2 mm à 1,0 mm, représentant plus de 90% du nombre de particules de fumée;

4.3.3 Bonne reproductibilité et stabilité de la répartition de la taille des particules;

4.3.4 Vitesse d'injection de fumée d'essai dans la boîte à fumée: détecteur photoélectrique (valeur en m): 0,015 dBm-1 min-1≤Δm/Δt≤0,1 dBm-1min-1;

4.3.5 Stabilité de la production de fumée et de la fumée d'essai: assurer la stabilité de la fumée d'essai en surveillant la stabilité du taux de montée de fumée dBm-1min-1;

4.3.6 Mode de commande de la production de fumée:

4.3.6.1 Mode d'élévation de la fumée: augmenter progressivement la concentration de fumée selon le taux d'élévation de la fumée prédéfini et corriger en boucle fermée le taux d'élévation de la fumée dans le processus;

4.3.6.2 Mode fumée constante: maintenir la valeur de concentration de fumée au niveau prédéfini après que la fumée a atteint une concentration constante,et le taux de fluctuation de la concentration de fumée constante n'est pas supérieur à ±00,01 dB/m.

4.4 Mesure du seuil de réponse:

4.4.1 Méthode de mesure: il existe des méthodes optiques de mesure;

4.4.2 Mesure par méthode optique du seuil de réponse.

4.4.2.1 principe de fonctionnement: avec la valeur du coefficient de sensibilité à la lumière m (unité dB/m) que le moment d'alarme du détecteur de la densité de fumée, mesurée par le détecteur photoélectrique,avec la valeur du coefficient de sensibilité à la lumière m (unité dB / m), la formule de calcul est m = (10 / d) lg (P0 / P);

4.4.2.2 Longueur de mesure optique: n'excédant pas 1,1 m;

4.4.2.3 Émetteur: longueur d'onde du faisceau de 800 nm à 950 nm;

4.4.2.4 Temps de réponse (T90): ≤ 3 s;

4.4.2.5 Plage de mesure: plage de coefficients de réduction lumineuse de 0,001 à 1,1 dB/m;

4.4.2.6 Erreur de mesure: (m*5%±0,02) dB/m;

4.4.2.7 Résolution: 0,001 dB/m;

4.4.2.8 Avant chaque mesure, la lecture de l'instrument de mesure est comparée à la lecture à l'air pur (point zéro) et l'erreur de mesure est ≤ 0,02 dB/m;

4.4.2.9 Source lumineuse: source lumineuse infrarouge de 800 nm à 950 nm;

4.4.2Accepteur: Japon Hamamatsu tube lumineux en silicium.

4.5 Essai à haute température:

4.5.1 température de fonctionnement de la coque à fumée: température ambiante ~ 70°C;

4.5.2 Taux de hausse de température: < 1°C;

4.5.3 Puissance de chauffage: 3 kW;

4.5.3 Uniformité de température: déviation de chaque région sur la section transversale de la zone d'essai ≤ 0,2 °C;

4.5.4 Démarrage d'une touche, identification automatique de l'alarme, fin automatique de la rotation de l'angle, test de seuil à froid, chauffage, conservation de la chaleur, test de seuil à haute température, enregistrement, réinitialisation de l'angle.courbe de température, la courbe de concentration de fumée, la courbe croissante du taux de fumée peuvent être visualisées;

4.6 Dispositif flash:

4.6.1 Structure: une boîte cubique hexahédrale avec 4 surfaces non buvables revêtues d'une feuille d'aluminium brillante à l'intérieur;

4.6.2 Lampes fluorescentes: chaque lampe fluorescente a une puissance de 30 W, une température de couleur de 3200 K^-4200 K et un diamètre d'environ 380 mm. Elles sont fixées à l'intérieur de chacune des quatre surfaces fermées;

4.6.3 Le détecteur est monté au centre de la surface supérieure de l'hexahédron de manière à ce que la lumière puisse atteindre le détecteur par le haut, le bas et les côtés;

4.6.4 Lampe: première vieillissement 100 h après utilisation, utilisation 2000 h après la mise au rebut de la lampe;

4.6.5 Dimensions extérieures: 380 * 380 * 380 mm.

4.7 Section de commande:

4.7.1 se compose de deux parties: l'écran tactile et la partie de commande de l'ordinateur;

4.7.2 courbe d'essai: courbe de concentration de fumée, courbe de fumée en hausse;

4.7.3 Accès et enregistrement des données: stockage automatique des données d'essai, maximum 10000 éléments par élément, peut former un rapport EXCEL;

4.7.4 Acquisition de données: composée d'une carte d'acquisition, d'un module de température et d'un module AD;

4.8 Structure générale:

4.8.1 matériau du châssis: le corps principal en tôle d'acier de haute qualité, peinture électrostatique à haute température;

4.8.2 Dimensions globales: longueur * largeur * hauteur de 2600 mm * 820 mm * 1640 mm;

4.8.3 Matériau de la boîte: USU304 # en acier inoxydable, au milieu du coton isolant thermique de 10 mm;

4.8.4 Méthode de fixation: l'équipement est équipé de roulettes (avec freins), la boîte à fumée entière peut être réglée par élévation totale (150 mm)

4.8.5 alimentation: 220 V AC, puissance totale de 3,5 kW.

4.9 Utilisation de l'environnement

4.9.1 Température ambiante applicable: 13°C à 35°C;

4.9.2 Humidité relative applicable: 55% ± 20

4.9.3 Le sol doit être plat et solide;

4.9.4 ventilation environnante;

4.9.5 Environnement anti-vibration et anti-lumière
