Aperçu ProduitsÉquipement d'essai du feu

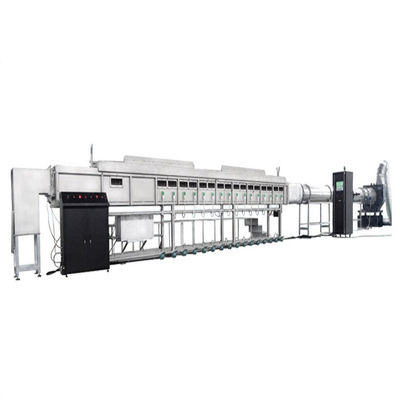

Appareillage d'essai de tunnel de Steiner d'équipement d'essai du feu

Appareillage d'essai de tunnel de Steiner d'équipement d'essai du feu

  • Appareillage d'essai de tunnel de Steiner d'équipement d'essai du feu
  • Appareillage d'essai de tunnel de Steiner d'équipement d'essai du feu
  • Appareillage d'essai de tunnel de Steiner d'équipement d'essai du feu
  • Appareillage d'essai de tunnel de Steiner d'équipement d'essai du feu
  • Appareillage d'essai de tunnel de Steiner d'équipement d'essai du feu
Appareillage d'essai de tunnel de Steiner d'équipement d'essai du feu
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: SKYLINE
Certification: CE
Numéro de modèle: SL804
Conditions de paiement et expédition:
Quantité de commande min: 1 UNITÉ
Prix: negotiated
Détails d'emballage: CAISSE DE CONTRE-PLAQUÉ
Délai de livraison: 20 jours ouvrables
Conditions de paiement: T/T, L/C, Western Union, MoneyGram
Capacité d'approvisionnement: 1 MOIS D'UNITÉ
Contact
Description de produit détaillée
HORIZON: Appareillage d'essai de tunnel de Steiner Normes: NFPA 262 UL910
Température ambiante: 15°C fonctionnant à 35°C Élém. élect.: 380 volts à C.A., 20KW
Dimension: 21300 millimètres (l) X 1100 millimètres (d) X 2100 millimètres (h) Poids: 1770kg
Surligner:

Appareillage d'essai d'inflammabilité

,

laboratoires d'essais d'inflammabilité

Appareillage d'essai de tunnel de Steiner



Lancement de produit



UL910 couvre la méthode d'essai pour déterminer des valeurs de la distance de flamme-propagation et de la densité de fumée optique pour les câbles électriques et de fibre optique qui sont prévus pour être installés dans les conduits, les assemblées plénières, et d'autres espaces employés pour transporter l'air environnemental sans câbles étant enfermés dans les caniveaux dans ces espaces.

Paramètres techniques



la chambre d'essai de feu 1.The est exactement identique que celle du laboratoire du feu d'UL.
la chambre d'essai de feu 2.The est un conduit horizontal rectangulaire avec un couvercle démontable.
les côtés 3.The et la base de la chambre sont garnis d'une brique réfractaire d'isolation.
le côté 4.One de la chambre de essai du feu est équipé de doubles voyants à niveau visible de quartz avec le carreau intérieur encastré.
les fenêtres 5.Multiple sont localisées le long du tunnel de sorte que la longueur entière de l'échantillon d'essai soit observable de l'extérieur de la chambre du feu.
le couvercle 6.The est de se composer d'un métal non-combustible démontable et d'une structure composée minérale.
le couvercle 7.The couvre la chambre d'essai de feu et les échantillons d'essai maintient en état unwarped et plat.
brûleurs à gaz de coude de 8.Two NFP livrant des flammes vers le haut contre la surface des échantillons d'essai.
mode d'allumage par étincelle 9.Remote, pour assurer la sécurité.
le volet d'entrée d'air 10.An est situé d'amont du brûleur.
briques réfractaires 11.Six réfractaires le long des murs latéraux de la chambre pour la combustion appropriée.
mètre de la pression 12.The statique passé dans le dessus au midwidth du tunnel au-dessous du plafond.

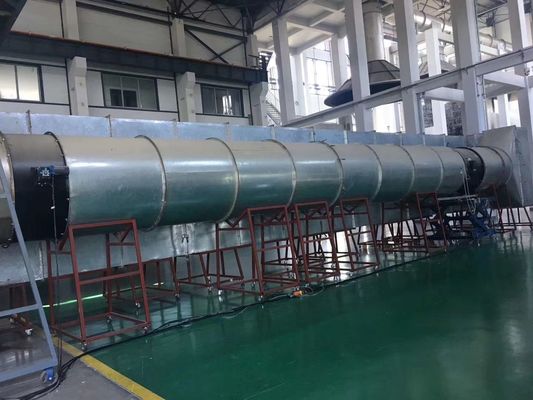

l'extrémité de l'échappement 13.The est équipée d'un morceau rectangulaire-à-rond progressif de transition.
le conduit d'échappement 14.The est isolé avec le matériel minéral à hautes températures de composition.
le ventilateur d'extraction 15.An est installé à l'extrémité du conduit d'échappement.
la circulation de l'air 16.The et la pression d'ébauche sont commandées par automatiquement l'amortisseur et le convertisseur de fréquence.
le système du photomètre 17.A se composant d'une lampe et d'une cellule photo-électrique a monté sur une section horizontale, et avec le faisceau lumineux a dirigé vers le haut le long de l'axe vertical du tuyau de conduit.
18.Thermocouples a installé à l'intérieur et en dehors du plancher de la chambre d'essai.
19. système et logiciel par acquisition de données.

Caractéristique du produit et application

1. Le corps de boîte d'essai de combustion d'acier inoxydable a un intérieur de structure de brique, qui peut résister à l'impact de flamme et a la bonne représentation d'isolation thermique ;
2. le voyant à niveau visible de quartz de Double-couche, peut observer la distance de diffusion de flamme, et le disque ;
3. Suivre la méthode d'enregistrement du voyant de signalisation, la distance de diffusion de flamme peut être enregistrée plus intuitivement ;
4. Le support de circulation de l'eau de refroidissement peut soutenir la couverture de combustion telle que le panneau de silicate de calcium ;
5. Équipé de la cannelure épaisse de bouchon liquide de l'acier inoxydable 304 de 2mm pour s'assurer que la fumée ne coule pas pendant l'essai ;
6. couverture de corps d'isolation de l'acier inoxydable 304, remplie de matériel d'isolation à hautes températures ;
7. Équipé d'une plate-forme d'installation témoin d'escalator pour faciliter l'installation, le retrait des échantillons et l'inspection du four ;
8. Pression multifonctionnelle indépendante d'échappement détectant le dispositif : suivi en temps réel des changements de pression d'échappement pendant l'essai. Chaîne 0~250Pa, exactitude ±0.5Pa, exactitude ±2Pa de détection d'essai de pression d'indication de système ;
9. Fan : 380V, 50Hz, 3Kw a équipé du convertisseur de fréquence peut changer la vitesse du vent, le débit est au moins 8000m3/h, et la fumée produite par la combustion d'échantillon peut être déchargée hors de la salle à temps d'assurer la sécurité de l'essai ;
10. brûleur à gaz tête double : Il peut produire la chaleur 5.3MJ/min standard, et peut commander le débit de gaz par le mètre d'écoulement de la masse selon différentes normes. La gamme de mesure est 0~160L/min, qui peut changer la sortie de valeur calorifique du brûleur et de la sortie maximum. Énergie jusqu'à 100MJ/min ;
11. Circuit d'allumage automatique : pour assurer la sécurité de l'essai, la bougie à haute tension, 44KV, 50mA, la haute tension minimum de l'électrode d'allumage est 1.8kVp ;
12. Système de densité de fumée : Fournissez un système distinct de traitement des signaux pour s'assurer que le capteur est linéaire ;
13. Les signaux de détection automatiquement record de la température et de fumée, et la fréquence de ramassage témoin est de 1 hertz ;
14. Contrôleur d'écoulement de la masse : le matériel de l'acier inoxydable 316, la pression maximum de 1000psig (70bar), taux de fuite est moins de 1 × 10-7sml/s, le calibrage de NIST, 0 | 5VDC et 4 | 20mA signal, protection de boucle, gamme 0 d'écoulement de propane | 2.3g/s, ≤ 2s, exactitude de vitesse de contrôle de contrôle de ± 1% FS, ± 0.5FS, température ambiante 0 | 50 ° C, humidité relative 0 de répétabilité | 90%, affichage numérique, automatique l'approvisionnement en gaz répond à l'exigence de la chaleur de 5000Btu (5.3MJ) /min pendant l'essai de contrôle, et le logiciel enregistre automatiquement la quantité de gaz utilisée ;
15. Le logiciel standard d'essai peut automatiquement enregistrer des essais tels que la vitesse du vent de système, la température et la densité de fumée.

Détails de produit

Le four de tunnel horizontal d'UL910/NFPA262 Steiner est principalement utilisé pour le test de performance ignifuge du fil et du câble de catégorie de CMP. Il est principalement employé pour des câbles dans les sous-systèmes horizontaux qui sont directement étendus dans la ventilation ou la ventilation forcée sans canalisations en métal. La norme ignifuge d'essai représente la norme d'essai ignifuge la plus rigoureuse pour l'essai ignifuge entier d'UL et même de fil et de câble. Seulement le câble matériel de gaine de fluor peut passer la méthode ignifuge d'essai. En raison de la température élevée de décomposition du fluoroplastics (plus considérablement que 400 degrés), le foyer d'allumage est également haut (800 degrés ou plus), et il n'est pas facile de brûler quand le feu n'est pas fort, ainsi il a une meilleure résistance de feu que d'autres matières organiques.

Le but de cet essai est de déterminer si la flamme-propagation et les caractéristiques de fumée-produire des câbles sans caniveaux sont dans les limites spécifiques dans le code électrique national (NEC). Les câbles ayant à caractéristiques résistantes au feu et productrices bas appropriées n'ont pas besoin d'être conformes aux méthodes de câblage générales quand les câbles sont installés (sans caniveaux) dans des conduits d'environnemental-air, des espaces creux cachés de bâtiment utilisés comme conduits pour l'air environnemental, et d'autres espaces de environnemental-air-manipulation pas spécifiquement exclus (des secteurs impliquant la graisse et la poussière inflammable, la vapeur, et semblable). Cette méthode d'essai est essentiellement identique comme méthode d'essai a décrit dans la méthode standard d'essai pour des caractéristiques du feu et de fumée des fils et des câbles, NFPA 262.

Application : Elle est principalement employée pour des câbles dans les sous-systèmes horizontaux qui sont directement étendus dans un environnement aéré ou à air forcé sans employer des canalisations en métal.

Normes : NFPA 262 UL910

Dimension : 21300 millimètres (l) X 1100 millimètres (d) X 2100 millimètres (h)
Poids : 1770kg
Élém. élect. : 115 volts à C.A. 60Hz/230 volts à C.A. 50Hz.

Conditions d'installation

Élém. élect. : 380 volts à C.A., 20KW

Température ambiante : 15°C fonctionnant à 35°C.
Gaz : Compresseur de méthane et d'air
De service : Grue

Essai Apparatus.pdf de tunnel de Steiner
