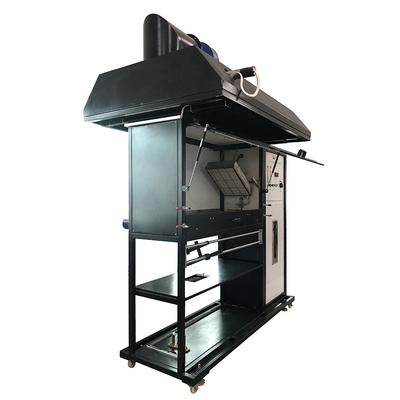

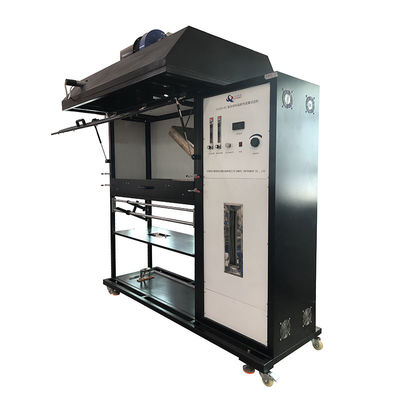

Équipement d'essai des panneaux radiants pour revêtements de sol ISO 9239 / ASTM E648

Équipement d'essai de panneau de radiation pour revêtement de sol selon la norme ISO 9239 /ASTM E648

Application du projet

Il convient aux essais avec des matériaux de pavage placés dans une petite flamme et placés horizontalement et exposés à un champ de rayonnement thermique incliné.

Par exemple: tapis textiles, planches de liège, planches de bois, feuilles de caoutchouc et revêtements de sol en plastique.Le dispositif peut refléter les propriétés de combustion du matériau de revêtement de sol, y compris le substrat utilisé., le matériau de support, le matériau sous-jacent ou d'autres modifications du matériau de revêtement de sol peuvent affecter les résultats des essais, qui sont utilisés pour les essais et la description dans des conditions de contrôle en laboratoire,Les propriétés de combustion du matériau moulu contre la réaction thermique du feu.

EN ISO 9239-1 Épreuve de résistance au feu des matériaux de revêtement de sol (vêtements de sol) - Applications spécifiques des matériaux

- Des planchers en bois.

- Planchers en bois plastique

- Planchers en caoutchouc

- Des tapis.

- Panneaux de nid d'abeille en aluminium

Paramètres techniques

Introduction du produit de l'équipement d'essai des panneaux radiants de revêtement de sol

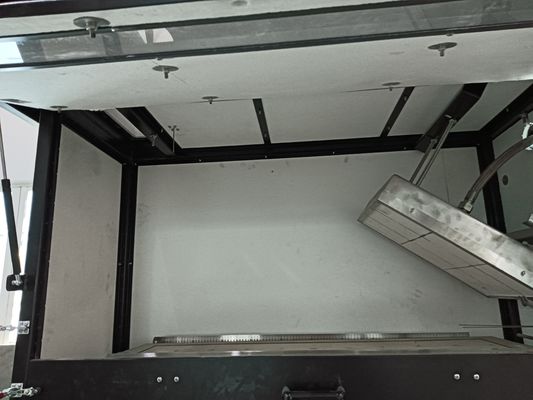

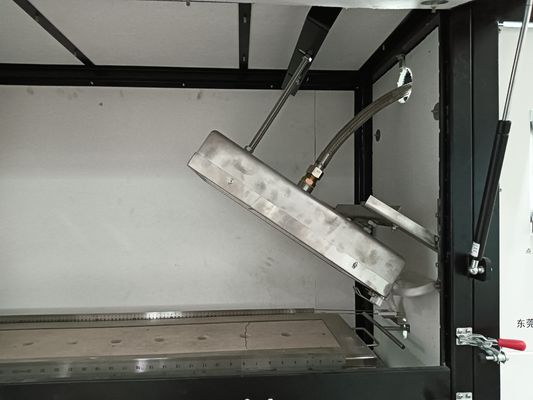

L'essai ISO 9239 Radiant Flooring Panel est la pierre angulaire des essais de réaction des matériaux de revêtement de sol au feu dans le système Euroclass.sous exposition thermiqueL'exposition thermique est celle d'un feu qui se développe dans la pièce d'origine et qui, à travers une ouverture de porte, rayonne sur les planchers d'une pièce ou d'un couloir adjacent.L'appareil peut également être utilisé pour des essais selon les normes ASTM E648 et DIN 4102.Partie 14.

Utilisation de l'environnement
Utilisation à l'intérieur
Altitude: jusqu'à 2000 m
Température ambiante: de 10 à 35 ° C (60 à 85 ° F)
Humidité relative: 45% à 75%.
Fluctuations de tension autorisées: 10% de la tension nominale.
Surtension nominale: II
Niveau de pollution: 1

Système optique comprenant la source lumineuse et la partie réceptrice

Capteur de température

Brûleur pilote

Exigences relatives à l'installation

Taille de l'installation ((mm)

Taille de la boîte d'essai::1800 ((L) * 1500 ((W) * 2400 ((H)
Taille de l'armoire de commande électrique:600 ((L) * 1000 ((W) * 1800 ((H)

Exigences relatives à l'installation

Énergie électrique: 220 V ± 10%, 50 Hz,5A

Exigences relatives aux sources d'air

gaz de combustion: propane standard, le débit d'alimentation n'est pas inférieur à 5 L/min et la pression à l'entrée du gaz n'est pas inférieure à 0,15 MPa;
Air comprimé: la force d'air de l'air d'admission est au moins de 0,5 MPa et le débit n'est pas inférieur à 180 L/min;
Source d'eau: liquide de refroidissement dédié pour le refroidissement du débitmètre thermique.

Électrique: 230 volts Nominal 10 ampères
Température ambiante: de 10°C à 35°C
Les dimensions de l'appareil: 1900 mm (W) x 750 mm x 2120 mm (D)
Équipement de gaz: propane et compresseur d'air

Exigences relatives au système d'échappement

tuyau d'échappement: calibre 30 cm, vitesse du vent 2,5 m/s, hauteur au sol 2,4 m.

Quelle est la norme ISO 9239-1:2010?

L'ISO 9239-1:2010 spécifie une méthode d'essai du comportement de combustion par le vent et de la propagation des flammes des planchers installés horizontalement exposés à des gradients de rayonnement du flux thermique en laboratoire,lorsqu'il est allumé par une flamme pilote.
Cette méthode fonctionne pour tous les types de planchers, notamment les tapis textiles, le liège, le bois, les revêtements et revêtements en caoutchouc et plastique.Les résultats obtenus par cette méthode reflètent les performances du plancherLes modifications apportées au support, à l'adhérence au substrat, à d'autres modifications apportées à la couche sous-jacente ou au plancher peuvent avoir une incidence sur les résultats de l'essai.
