| Lieu d'origine: | La Chine |
| Nom de marque: | SKYLINE |
| Certification: | CE |
| Numéro de modèle: | Le nombre de personnes concernées |
| Quantité de commande min: | 1 unité |
|---|---|
| Prix: | negotiated |
| Détails d'emballage: | Boîtier en contreplaqué |
| Délai de livraison: | 20 jours ouvrables |
| Conditions de paiement: | T/T, L/C, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 1 unité/mois |

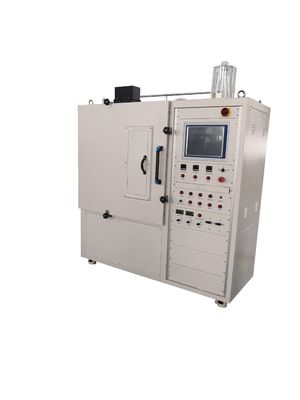

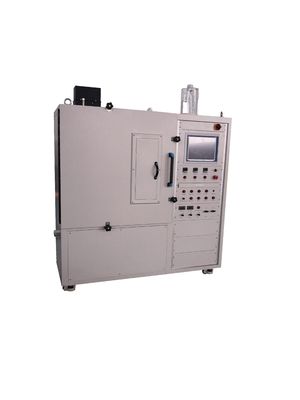

| Ligne du ciel: | NBS Chambre de densité de fumée | Diamètre du faisceau lumineux: | Environ 38 mm. |
|---|---|---|---|
| Température de l'échantillon: | 23 ± 2 °C | Humidité relative: | 50 ± 5 c/o |
| Précision du photomètre: | ± 3% | Le poids: | 210kg |
| Surligner: | Chambre à haute précision Nbs Densité de fumée,Produits en fil Nbs Chambre de densité de fumée,Produits de câbles Nbs Chambre de fumée |
||
La méthode d'essai de la chambre de densité de fumée NBS provient de l'Institut national des normes et de la technologie NIST (prédécesseur de NBS) et a été promue et appliquée dans de nombreux domaines d'essai.Cette méthode d'essai peut être utilisée pour détecter les produits en plastique et les matériaux non métalliques destinés au transport ferroviaire.. degrés de densité de fumée des matériaux non métalliques, des produits en fil et en câble, etc.; selon la méthode d'essai, les normes généralement applicables sont ASTM E662, ISO 5659-2,et la méthode d'essai de densité de fumée NES 711 de la norme militaire; la méthode précédente d'essai de la densité de fumée des matériaux de construction présente des résultats d'essai plus précis,et le capteur optique utilise un tube photomultiplier plus précis pour capturer le léger changement de la teneur en gaz de combustion dans la boîte; si d'autres dispositifs d'essai sont sélectionnés, tels que le tube de détection de gaz Dräger, peut effectuer un test de toxicité de la fumée standard de l'aviation et accoster avec le dispositif infrarouge de transformation de Fourier FTIR,peut compléter l'analyse qualitative et quantitative de la teneur en gaz de combustion.
| Température de l'échantillon | 23 ± 2 °C |
| Humidité relative | 50 ± 5 c/o |
| Taille de l'échantillon | La longueur et la largeur de l'échantillon sont toutes de 75 ± 0,5 mm, l'épaisseur est de 1 ± 0,2 mm, l'épaisseur de la mousse et du plastique est de 8 ± 0,5 mm |
| Niveau d'irradiation du four | La surface de l'échantillon est de 2,5 ± 0,05 W/cm2 |
| Distance entre le four et la surface de l'échantillon | 38 mm |
| Gaz à combustion | gaz de propane dont la pureté est ≥ 95 |
| Mesure de la chambre | L1110 mm * W750 mm * H2040 mm |
| Taille de la boîte à fumée | L914 mm * W610 mm * H914 mm |
| Diamètre du faisceau lumineux | Environ 38 mm. |
| Plage d'essai | 1) La transparence optique est de 100% à 0,00001%2) La densité de fumée est de 0 à 924 pour 6 étagères, transmission automatique |
| Mode d'essai | Mode non flamboyant et mode flamboyant |
| Précision du photomètre | ± 3% |
| Précision des étagères d'échange | ±7 pour la valeur de la densité de fumée |
| Énergie électrique | 3 phases est 380 ± 10%V/AC, 50 Hz |
1Les dimensions intérieures de la chambre sont de 914 mm ± 3 mm de long, de 914 mm ± 3 mm de haut et de 610 mm ± 3 mm de profondeur.
2La surface intérieure est constituée d'un revêtement en téflon, résistant aux attaques chimiques et à la corrosion et facilement nettoyé.
3.Chambre d'essai avec porte d'ouverture pleine largeur, permettant un accès facile pour le chargement des échantillons et le nettoyage de la chambre.
4.Equipé d'une porte à charnière montée à l'avant avec une fenêtre d'observation et un couvercle de porte opaque à la fenêtre pour empêcher la lumière de pénétrer dans la chambre.
5Les parois des chambres sont préchauffées pour faciliter le démarrage et le fonctionnement des équipements.
6.Panneau de sécurité à soufflage, facilement remplaçable, permettant un fonctionnement sûr de la méthode d'essai.
7.Deux fenêtres optiques, chacune d'un diamètre de 75 mm, montées en haut et en bas de la cabine.
8Le système de mesure de la lumière est constitué d'une lampe à incandescence et d'un tube photomultipliant.
9.Equipé d'un filtre d'extension de portée dans la trajectoire lumineuse, réglant la précision de l'instrument à n'importe quelle échelle.
10Chauffe-eau conique - est enroulé sous forme de cône tronqué, de 2600 W à 230 V avec une puissance thermique de 50 kW/m2.
11.Troupeau automatique ouvert pour transmettre des rayonnements à l'échantillon, allumeur d'étincelle pour allumer l'échantillon.
12. Flux-mètre thermique - pour régler le niveau d'irradiation à la surface des échantillons, dans la plage comprise entre 0 et 100 kW/m2.
13.Chauffe-four, de 550 W à 110 V, avec une puissance thermique de 25 kW/m2.
14Le mouvement de l'échantillon est contrôlé par une bouteille d'air automatiquement.
15Calorimètre refroidi par air pour régler le niveau d'irradiation à la surface des échantillons.
16.Propriété sans flamme pilote et modes de flamme pilote.
17Des ports de mesure des gaz sont prévus, pour des mesures facultatives des gaz toxiques.
18.19 rack d'analyse, 15 panneaux tactiles de type PC pour l'ensemble du contrôle et des essais automatiques.
19.DAQ ((Acquisition de données) Programme contrôlable avec le PC à écran tactile.
20.Résultats des essais: transmission de la lumière, densité optique, densité optique de masse (MOD), taux de perte de masse, facteur de correction du faisceau clair, etc.
Application du projet :Il s'agit de l'appareil le plus largement accepté pour la mesure de la fumée des matières brûlées et mesure la densité optique spécifique dans des conditions de flamme et de non-flamme.Il est également utilisé pour l'extraction de gaz toxiques.
1.installer à l'intérieur de la boîte un dispositif en feuille d'aluminium résistant à l'explosion afin de réduire le risque personnel du testeur en cas d'accident;
2Le haut de la boîte est équipé d'un port de décharge de pression, qui est relié à la bouteille de volume régulateur de pression pour régler la pression interne de la boîte;
3. Le haut et le bas de la boîte sont équipés de bouteilles qui peuvent être déplacées automatiquement pour inhaler et décharger les gaz de combustion;
4. Équipé d'une unité de four radiant ASTM E662 pour fournir une puissance de rayonnement thermique de 25 kW/m2;
5. équipé d'un brûleur à six têtes de la norme ASTM E662, combiné à un four radiant pour l'essai de combustion en flammes;
6. fournir un calorimètre à plaque de cuivre refroidi à l'air, qui peut être réglé en utilisant la méthode de refroidissement arrière pendant l'essai;
7. Équipé d'un dispositif à cône de rayonnement ISO 5659-2/GB/T8323, qui peut fournir une sortie de rayonnement thermique de 50 kW/m2;
8. fournir des brûleurs à flamme ouverte de la norme ISO 5659-2/GB/T8323 pouvant être testés avec des flammes enflammées en combinaison avec des cônes de rayonnement;
9. Fournir un débitmètre thermique refroidi à l'eau SB avec certificat de mesure standard joint;
10. peut être équipé d'une source d'eau de refroidissement auto-circulante, pas besoin d'une source d'eau de refroidissement externe, facile à utiliser pour les utilisateurs;
11. équipé d'un dispositif de pesage pour l'essai de densité de fumée MOD et l'essai de perte de poids thermique des matériaux;
12. La plage de capteurs est de 0 à 2000 g, la précision est de 0,1 g;
13. équipé d'un brûleur à flamme ouverte NES 711 et d'un ventilateur de mélange;
14Le commutateur entre le four radiant et le cône de rayonnement est relié par des joints d'aviation.et l'utilisateur peut compléter le remplacement entre différents dispositifs d'essai standard en branchant et débranchant simplement;
15. La boîte optique est installée sur le dessus de la boîte, la source lumineuse est acceptée comme un tube photomultiplier de type fenêtre latérale, réponse de fréquence S-4, la précision de transmission peut atteindre 0,0001%;
16. Selon le changement de l'état de la densité de fumée, basculer automatiquement sur les trois positions de vitesse Clear, Filter et Dark;
17. Le filtre d'expansion neutre ND2 est installé dans la cassette, ce qui est pratique pour l'utilisateur pour l'auto-étalonnage, et peut changer automatiquement la position des engrenages pendant l'essai;
18. La partie inférieure de la boîte est une source lumineuse à incandescence, qui peut fournir une sortie ponctuelle uniforme;
19. La boîte de test de densité de fumée est une conception intégrée, équipée d'un ordinateur à écran tactile, l'utilisateur peut utiliser le logiciel de test, l'ensemble du processus est réglé et contrôlé pour l'ordinateur;
20. Il est livré avec un appareil d'impression, le test est terminé, l'utilisateur peut imprimer un rapport de test selon le logiciel de test.
Les normes:
Pour l'utilisation dans les appareils de traitement des eaux usées
Pour les produits à base d'alcool
OMI:FTPC partie 2
NES:NES 711
Cet équipement est conforme aux normes (ASTM E 662, BS6401, ISO 5659, NES 711, NEPA 258, etc.).
En utilisant un four à chaleur radiante conique ISO 5659, nous pouvons changer la condition de chauffage de 10 kW/m2 à 5 kW/m2 par utilisateur.
Dans l'essai de la norme NES 711, il existe un essai non inflammable et un essai flammable dans des conditions d'essai différentes de celles de l'ASTM E 662.
Les dimensions: 1560 mm (W) x 2220 mm (H) x 1060 mm (D)
Poids: 210 kg
Exigences relatives à l'installation
Électricité: 110V AC 60Hz / 230V AC 50Hz, 30A
Température ambiante: de 10°C à 35°C
Les dimensions: 1560 mm (W) x 2220 mm (H) x 1060 mm (D)
Apport de gaz: mélange d'air et de propane
NBS Chambre de densité de fumée.pdf
ISO 5659-2 Plastique Partie 2: Détermination de la densité optique par un essai en une seule chambre. (LégèresFourniture radiante conique)
Métode d'essai standard ASTM E662 pour la densité optique spécifique de la fumée générée par des matériaux solides (fourneau vertical)
Qu'est-ce qu'une chambre de fumée NBS?
La chambre de densité de fumée NBS (ASTM E662) estl'instrument d'essai le plus utilisé pour mesurer l'obscurcissement par la fuméeDans son utilisation standard, il ne peut accueillir que des échantillons en orientation verticale.
