UL 1685 / UL 2556 Chambre d'essai standard verticale de dégagement de flamme et de fumée pour câbles à fibre optique

UL 1685 / UL 2556 Chambre d'essai standard verticale de dégagement de flamme et de fumée pour câbles, câbles et câbles à fibre optique

I. Application

1.1 Applicable à la vérification des normes de combustion FT4 du câble et du câble à fibre optique de Man Yan verticale et de la libération de fumée;

1.2 méthode d'essai: le câble et le câble à fibre optique liés verticalement au support de combustion, fin de l'essai pour vérifier la hauteur de combustion et la production de fumée du câble et du câble à fibre optique.

II.Conformité avec les normes:

2.1 UL2556-2016 "Méthodes d'essai des fils et câbles" section 9.6 "Épreuves de flamme sur plateau vertical (méthode 1-plateau vertical et méthode 2-FT4). -FT4) " et appendice H;

2.2 Conformité à la norme UL1581-2019 "Norme de référence pour les fils, câbles et câbles électriques flexibles", section 11.1.

et câbles flexibles, section 1164, "Épreuve de flamme à plaque verticale FT4/IEEE 1202";

2.3 Conforme à la norme UL1685-2018 "Norme pour les essais de propagation du feu et de dégagement de fumée dans les récipients verticaux pour les câbles électriques et les câbles à fibres optiques".

Troisièmement, les principaux paramètres techniques:

3.1 Composition de l'instrument: boîte d'essai, tour de collecte de fumée, tuyauterie, source d'allumage, cadre d'essai, système optique, acquisition et traitement des données et autres composants;

3.2 Salle d'essai:

3.2.1 Taille interne: hauteur 3353 mm, longueur 2438 mm, largeur 2438 mm;

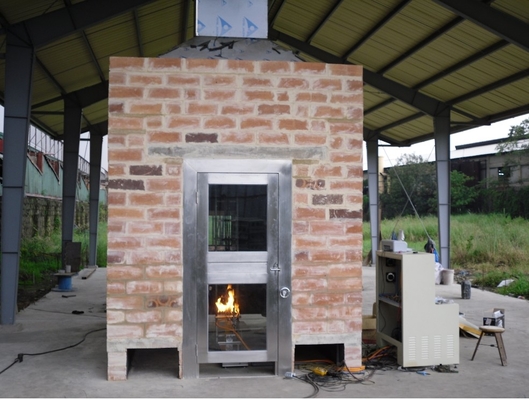

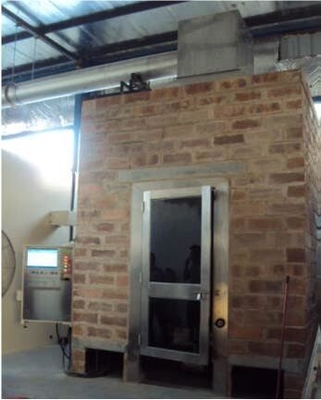

3.2.2 Structure: constituée de carrés en brique (voir fig. 1) ou en panneaux en acier inoxydable avec isolation thermique (voir fig. 2),

3.2.3 Porte d'accès: il y a une porte d'accès devant la chambre d'essai, spécification 2,1 m de haut, 0,9 mm de large, en acier inoxydable, avec fenêtre d'observation,la fenêtre d'observation est constituée de verre trempé. taille de la fenêtre d'observation pour le carré 457 mm * 457 mm, à gauche et à droite avant et après un total de quatre de la même fenêtre d'observation;

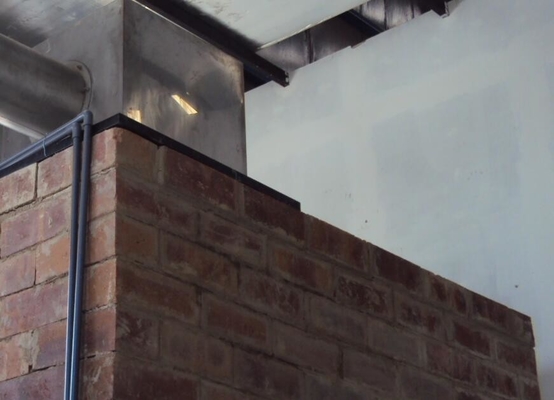

3.2.4 Tour de collecte de fumée: le sommet est conique, avec un angle d'inclinaison de 40 degrés, installé dans le cône au-dessus d'une tour de collecte de fumée de 914 mm carrés.

3.2.5 Source d'air: Il y a quatre entrées d'air au fond de la chambre d'essai, la partie avant gauche et la partie droite de 559 mm*343 mm de longueur et de largeur,le milieu de l'avant (le fond de la porte) est de 914 mm*343 mm, et le dos est de 2438 mm*305 mm de longueur et de largeur;

3.2.6 Éclairage: deux lampes d'éclairage sont installées sur le côté gauche de la boîte d'essai.

3.2.6 Plateau (étagère d'essai):

3.2.6.1 Structure: constituée d'un cadre en acier inoxydable de 305 mm de large, 76 mm de profondeur et 2400 mm de hauteur, chaque échelle au centre étant séparée de 25 mm,de l'acier inoxydable,.

3.2.6.2 Installation d'une plaque d'acier au sommet de la palette, de dimensions de 610 x 610 mm et d'une épaisseur de 3,2 mm.

3.2.6.3 La palette est montée verticalement dans le centre géométrique de la chambre d'essai.

Échelle en acier, souffleur, chariot

3.3 Source d'allumage du pilote:

3.3.1 par une torche à gaz de propane de type bande et une composition de débitmètre et de mélangeur de venturi de support, la torche pour le disque plat en acier inoxydable d'une longueur de 341 mm et d'une largeur de 30 mm,sa surface de feu percée de 242 trous d'un diamètre de 1Ces trous situés au centre de la distance de 3,2 mm, échelonnés en trois rangées, chaque rangée de 81, 80 et 81, respectivement, répartis dans la taille nominale de 257 mm * 5 mm.

3.3.2 Position de la source d'allumage: la torche doit être placée horizontalement, à 76 mm de la surface avant de l'échantillon de fil et symétrique à l'axe de l'échelle en acier.Le point d'allumage de la torche est situé au centre de l'échelle d'acier entre les deux travées et à au moins 457 mm de l'extrémité inférieure du spécimen..

3.3.3 Débitmètre:

3.3.3.1 un débitmètre de masse est utilisé;

3.3.3.2 débitmètre de propane: 230 mm3/s;

3.3.3.3 débitmètre d'air: 1330 mm3/s;

3.3.3.4 équipé d'un jauge de hauteur de flamme.

3.4 Système optique: composé d'une partie émettrice et d'une partie réceptrice, la distance entre la source lumineuse et la photocellule de silicium est de 910 mm;

3.4.1Partie émettrice: lampe de cheminée avec ampoule à quartz.

3.4.1.1 Puissance standard: 100 watts

3.4.1.2 Voltage standard: courant continu de 12 V

3.4.1.3 Flux lumineux standard: de 2000 à 3000 lumens

3.4.1.4 L'ampoule est alimentée par 12 v, la tension est stable à ±0,01 v, l'ampoule est montée dans un couvercle et la lentille est constituée d'une lentille pour régler le faisceau.

3.4.1.5 Accepteur: photocellule de silicium,sa réponse spectrale et le photomètre de la Commission internationale de l'éclairage (CIE) pour correspondre à la transmission lumineuse de 0% pour aucune lumière à travers la transmission lumineuse est de 100%, la lumière n'est pas complètement traversée.

3.4.1.6 Acquisition de données: le signal de sortie de la photocellule est traité par le micro-ordinateur en un enregistrement continu de la quantité d'ombre de fumée, de la densité optique et de la transmission directement lisibles.Opération pour la session WINDOWSXP, style LABVIEW, affichage en temps réel des résultats de mesure pendant l'essai et tracé dynamiquement la courbe parfaite.et les rapports peuvent être imprimés directement.

3.5 Pipe d'essai:

3.5.1 Le diamètre intérieur est de 405 mm et la longueur de 5500 mm, en acier inoxydable USU304#;

3.5.2 Le tuyau est raccordé au capot de collecte. Le diamètre intérieur du tuyau D est de 405 mm afin de créer une distribution uniforme du débit au point de mesure,la longueur de la section droite du tuyau au point où le tuyau est relié à la tour de collecte est de 3600 mm.

4.5.2 Matériau du tuyau d'essai: utilisation d'un tuyau à double couche, à l'intérieur de l'acier inoxydable USU304 d'une épaisseur de 1,2 mm, au milieu de la couche d'amiante, à l'extérieur de fer blanc d'une épaisseur de 1,2 mm.

4.5.3 Dans le même temps, afin de mesurer avec précision le débit, notre société conformément aux dispositions de la norme de l'Union européenne EN14390, à travers la feuille de déflecteur,avant et après la section d'essai pour former une surface de débit uniforme.

4.5.4 Débit de volume dans le tuyau d'essai: le débit de volume pendant l'essai est maintenu à 0,65 ± 0,5 m3/s du débit d'air d'échappement.

4.5.5 sonde bidirectionnelle.

4.5.5.1 Lieu d'installation: sonde bidirectionnelle pour mesurer le débit de volume dans le tuyau d'échappement,la sonde est installée dans le côté gauche de la boîte de collecteur à partir de la position de la ligne centrale de 4000 mm de la longueur du tuyau, à l'extrémité du tuyau de connexion d'essai d'une longueur de tuyau de 1500 mm. sonde de longueur de 32 mm, cylindre de diamètre extérieur de 16 mm, en acier inoxydable.La chambre à gaz est divisée en deux chambres identiques et la différence de pression entre les deux chambres est mesurée par un capteur de pression.;

4.5.5.2 Capteur de pression différentielle: un émetteur de pression différentielle de haute précision est utilisé pour mesurer la pression différentielle du pipeline.la plage est de (0 ~ 200) Pa, précision de ± 1 Pa, temps de réponse de sortie du capteur de pression de 90% jusqu'à 1 seconde;

4.5.6 thermocouple: les dispositions du composite GB/T16839.1-1997 du thermocouple blindé de type K pour mesurer la température du gaz dans la région proche de la sonde.

4.6 Système de commande: le logiciel spécial de développement d'instruments LabeView de la société américaine NI, ainsi que la carte de commande d'acquisition de données Taiwan Advantech;le contrôle du processus d'essai peut être visualisé dans des courbes de données d'essai en temps réel, peut réaliser l'acquisition et le traitement automatiques des données, la conservation des données et les résultats de mesure de sortie.

La salle en briques sera fabriquée par le client final, les dessins seront soumis par SKYLINE

Les travaux civils, y compris la construction de plates-formes pour les conduits de 8,3 mètres et le ventilateur d'échappement seront à la portée du client.
