Le numéro de série est le numéro de série. L'horizontale et la verticale Intégrabilité Testeur
Produit Introduction au projet

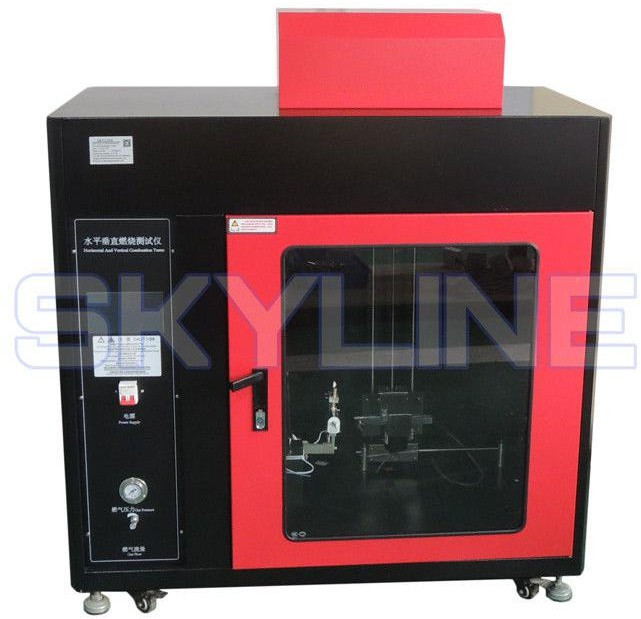

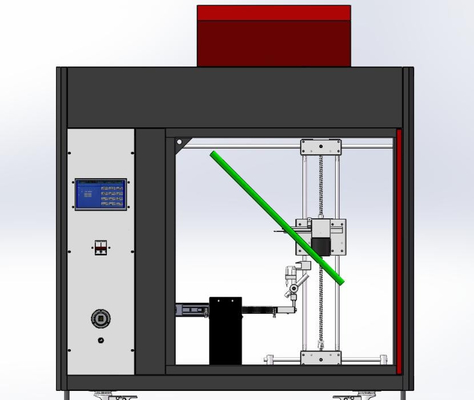

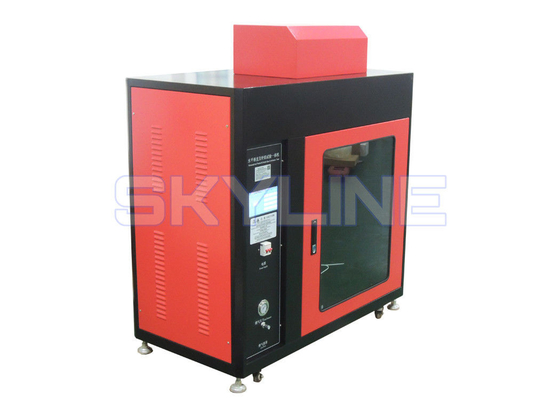

Machine d'essai de l'inflammabilité horizontale et verticale
Chambre de flamme horizontale, chambre de flamme verticale
Pour l'essai de l'inflammabilité des matières plastiques utilisées dans les appareils électriques de consommation.Inclut un support de spécimen entièrement réglable et des commandes de débit de gaz de précision.
Cette chambre d'essai est principalement destinée au conducteur dont le diamètre est supérieur à 8 mm (la surface de la section est supérieure à 0,5 mm2) ou inférieur à 8 mm (la surface de la section est inférieure à 0.5 mm2) d'évaluation de l'inflammabilité du fil et du câble. Convient aux équipements d'éclairage, aux appareils électriques basse tension, aux appareils ménagers, aux outils électriques, au moteur électrique, aux outils électriques, aux instruments électroniques, aux instruments électriques,connecteurs et accessoires électriques tels que les produits et composants électriques et électroniques de la recherche, département de production et d'inspection de la qualité.
Norme d'essai
Les résultats de l'enquête sont publiés dans la revue UL 94-2006 IEC 60695-11-3
UL94:Essais de flammabilité des matières plastiques pour les pièces des dispositifs et appareils UL94HB: Essai de combustion horizontale
V-0,1,2Test de combustion verticale de 20 mm
94-5VA,B: 500W ((125 mm) Essai de combustion verticale 94VTM-0,1,2: Épreuve de combustion verticale de matière mince
94HBF,94HF-1,2: Épreuve du matériau mousseux à combustion horizontale
IEC 60695-11-10:Épreuve du risque incendie - Partie 11-10: Épreuve des flammes - Méthodes d'essai des flammes horizontales et verticales de 50 W
IEC 60695-11-20: Épreuve du risque incendie - Partie 11-20: Épreuve des flammes - Méthodes d'essai des flammes de 500 W
IEC 60695-11-4:Épreuve du risque incendie - Partie 11-4: Épreuve des flammes - Flammes de 50 W - Appareil et méthode d'essai conformationnelle
IEC 60695-11-3:Épreuve du risque incendie - Partie 11-3: Épreuve des flammes - Flammes de 500 W - Appareil et méthode d'essai conformationnelle
Pour les appareils électroniques
Paramètre technique
| Les espèces |
Classe 500W (classe 5V) |
50W (classe HB/V) |
| Épreuve de flamme |
500 W ((essai de combustion pour la classification V-0, V-1, V-2) |
50 W ((essai de combustion pour la classification V-0, V-1, V-2) |
| Tubes à brûleur |
Le diamètre intérieur: Φ 9,5 mm±0,3 mm |
le diamètre interne: Φ 9,5 mm±0,3 mm, |
| Angle de combustion |
0°, 20°, 45° |
0°, 20°, 45° |
| Particules de chauffage électrique |
Le type K (Ni/Cr - Ni/Al) |
Le type K (Ni/Cr - Ni/Al) |
| Taille du thermocouple |
0.5 mm |
0.5 mm |
| Bloc de cuivre standard |
9 mm±0,01 mm, poids 10 g±0,05 g avant le forage. |
5.5 mm±0,01 mm, poids:76 g±0,01 g avant le forage. |
| Il est temps que la température augmente |
d'une température comprise entre 100 °C ± 5 °C et 700 °C ± 3 °C;
Le nombre de cycles est déterminé en fonction de l'échantillon.
|
d'une température comprise entre 100 °C ± 5 °C et 700 °C ± 3 °C;
44s±2s (pré-réglé)
|
| Flux de gaz |
965 ± 32 ml/min |
105 ± 10 ml/min |
| Fourniture de gaz |
méthane,pureté minimale de 98% |
méthane,pureté minimale de 98% |
| Colonne d'eau |
125 m±5 mm |
‹10 mm |
| Temps d'essai |
54 ± 2 s |
44 ± 2 s |
| Indicateur de hauteur de flamme |
40 ± 1 mm |
20 ± 1 mm |
| Volume de la chambre |
> 0,5 m3, intérieur noir |
> 0,5 m3, intérieur noir |
| Conforme à la norme |
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de la substance. |
La valeur de l'échantillon doit être supérieure ou égale à la valeur de l'échantillon. |
| Gas de combustion à l'aide de gaz de propane de haute pureté |
gaz de pétrole liquéfié |
| Longueur des câbles testés: 600 mm ((24 pouces) |
Angle de serrage de l'échantillon: 45 degrés |
| Le brûleur bunsen a un trou d'entrée de 13 mm et un diamètre nominal de 10 mm, le diamètre de la flamme extérieure du tuyau de pulvérisation est de 100 mm (4 pouces) |
la flamme intérieure est de 50 mm ((1/2in), la température de la flamme intérieure est d'au moins 900 degrés Celsius |
| La flamme du brûleur Bunsen doit être placée au fond des échantillons et perpendiculairement à l'axe de l'échantillon |
La pointe de la roue de la flamme intérieure doit être au milieu de l'échantillon |
| Allumage automatique |
la flamme brûle l'échantillon continue 15 secondes et éteint automatiquement |
| Après avoir brûlé 15 secondes |
va chronométrer la combustion continue, compléter le temps de combustion continue jusqu'à ce que la combustion continue écraser et débrancher le bouton d'arrêt |
|
Le gaz brûlant n'est pas fourni avec le testeur
|
il doit être fourni par le client |
Caractéristiques
L'essai de combustion verticale d'un seul câble est déterminé en fonction de la taille Bunsen (brûleur Bunsen) et de la source de gaz spécifique (Bing Wan),en fonction d'une certaine hauteur de flamme et d'une certaine application de l'angle de flamme sur l'état vertical de l'application de l'échantillon pour tester le temps d'allumage, l'allumage, la durée de la combustion et la durée de la combustion pour évaluer sa longueur inflammable et le risque d'incendie.
