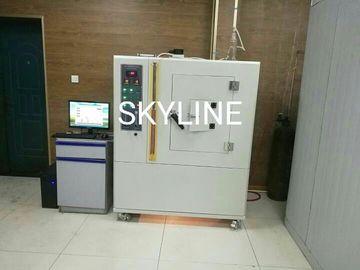

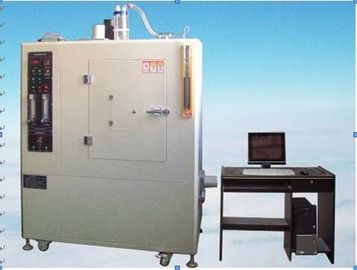

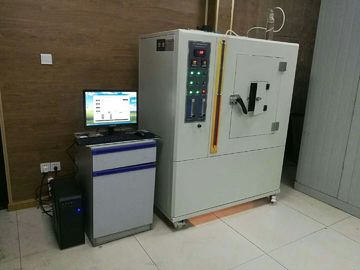

Machine de plastique du 5659-2:2006 3500W NBS d'OIN/en caoutchouc de fumée de densité d'essai

5659-2:2006 en caoutchouc en plastique d'OIN de machine d'essai de densité de fumée de 3500W NBS

Description de produit

(note : D'autres normes GB/8323.2-2008 non spécifiées ou contradictoires règnent)

L'appareil de contrôle brûlant en plastique de densité de fumée est un nouvel équipement de test pour mesurer la densité de fumée, qui est basée sur les conditions techniques stipulées dans le GB8323.2-2008 standard national, qui convient à mesurer la faible densité spécifique de la fumée produite dans la combustion des plastiques, et la faible densité maximum est le résultat d'essai. Elle est employée pour évaluer la représentation de fumée des plastiques dans des conditions spécifiques. Épouse la Génération-partie II de la plastique-fumée GB8323.2-2008 : méthode de Simple-chambre pour la détermination de la méthode et de la « Génération-partie II d'essai de densité de fumée de la plastique-fumée ISO5659.2-2006 : méthode de Simple-chambre pour la détermination de la faible densité ». L'instrument entier se compose d'une chambre d'essai fermé, d'un système de mesure de photomètre, d'un cône de rayonnement, d'un système de combustion, d'une bougie, d'une boîte d'essai, d'un stent, d'un instrument de mesure de la température, et d'un logiciel d'essai de densité de fumée ; le circuit est développé avec le micro-ordinateur d'un seul morceau, avec le contenu technique élevé et la représentation stable. Cet instrument convient à tous les plastiques, aussi applicable à l'autre évaluation de matériaux (telle que le caoutchouc, la couverture de textile, la peinture, le bois et d'autres matériaux), à l'industrie du plastique, à l'industrie de matériaux solides, aux usines et aux laboratoires de recherche très utilisés.

Indicateurs techniques principaux et conditions de travail

Les spécifications techniques et les conditions de travail principales de l'équipement sont entièrement basées sur les conditions techniques stipulés dans le GB/8323.2-2008 standard national, en conformité avec la « Génération-partie II de la plastique-fumée le GB8323.2-2008 : Méthode simple de chambre pour mesurer la méthode d'essai de densité de fumée » et la Génération-partie II de la Plastique-fumée ISO5659.2-2006 : méthode de Simple-chambre pour la détermination de la faible densité, et selon les normes ci-dessus stipulées dans les termes, les indicateurs techniques et les impératifs techniques comme base pour l'évaluation des performances d'équipement, les conditions d'acceptation et les critères d'acceptation.

1. boîte de fumée à l'intérieur de taille : Longtemps 914mm±3mm, au loin 610mm±3mm, haute 914mm±3mm.

2. taille d'instrument : Longtemps 1110mm±10mm, au loin 750mm±10mm, haute 2040mm±10mm.

3. Puissance : 220v, 4kw. (Toute la puissance du dispositif devrait être indiquée)

4. (densité de fumée) 0-924 six décalages automatiques de vitesse

5. chaîne de mesure : 0.0001-100% ;

6. exactitude de mesure : ±3% ;

7. tension locale : 200-240v 50Hz ;

8. température ambiante : ℃ de salle temperature-40

9. la température relative : ≤85% ;

10. environnement de travail : l'opération d'instrument, ne devrait éviter la lumière forte directe, et aucun phénomène à air forcé d'écoulement.

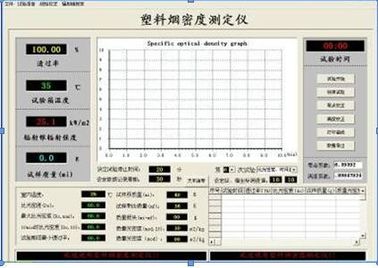

11. logiciel de mesure : son interface de fonctionnement de Windows XP, les données principales peut être complot léger examiné de fumée, faible densité spécifique, faible densité de qualité, perte de qualité, taux de perte de qualité, la densité de fumée moyenne. A également le calibrage, l'édition, l'essai, l'interface d'opération d'ajustement de paramètre et ainsi de suite.

12. Style de LabVIEW. Montre la courbe de transmittance et de temps.

13. Dimension de l'échantillon : 75x75mm.

14. Tension de source lumineuse : tension de l'opération 6.5V : 4v±0.2v.

15. La température légère : 2200k±100k.

16. La vitesse de la lumière le diamètre de 51mm, d'ordinateur densité de disque automatiquement la faible selon les changements légers.

17. Filtre : Agrandissez la densité optique du filtre 2,0 ; La densité optique du filtre est 3,0, et la densité optique du filtre est 0,5, un est 3.

18. L'ouverture inférieure a l'appareil de chauffage annulaire, cause à la fenêtre légère la température à 50℃-55℃, peut rendre à cette surface la concentration de fumée la plus basse.

19. Cône de chauffage : Puissance 2600W, gamme de contrôle de température : 0-1000 ℃, la température de thermocouple, équipée de la compensation froide automatique d'extrémité.

20. Radiomètre d'écoulement de la chaleur : Calcul d'acquisition d'ordinateur de signal de mètre d'écoulement de la chaleur, équipé de la tuyauterie à refroidissement par eau.

21. Appareil de chauffage auxiliaire : La puissance 500W, peut faire à la chambre d'essai la stabilité de température interne dans 40℃±10℃ ou 55℃±10℃.

changement de poids témoin 22.Test en pesant l'équilibre des disques automatiques de collection, équilibre pesant 2000g, pesant la précision 0.1g, pesant la taille de tige de soutien ajustable.

23. Gaz : Pureté plus de 95% du 3.5kpa±kpa, la pression minimum pour.

24. Règlement de contrôle automatique d'ordinateur, d'acquisition, de disque et de résultat.

25. Poids : au sujet de 500Kg.

26. Taille d'instrument : 1.22mx0.68mx2m

27. La norme de configuration : se conforme au 5659-2:2006 d'OIN, GBt8323.2-2008

Les autres paramètres et introduction

1. L'entrée principale a des fenêtres et peut bloquer l'inspection des activités de la matte opaque

2. Le fond de boîte carrée installe a empêche la surpression le morceau de soufflage de papier d'aluminium, l'acompte supérieur a le dispositif de réglage interne de pression de boîte

3. Source lumineuse : 6.5V lampe à incandescence, longueur d'onde optique 400~750nm

4. Le récepteur : pour le tube photomultiplicateur, transmittance 0% pour aucune lumière, lumière de la transmittance 100% sans occlusion complètement.

5. Le cône rayonnant se compose d'éléments de chauffe avec la puissance évaluée de 3500W

6. La surface du foyer radial de cône est 50mm.

7. Intensité de rayonnement : réglable entre 10kw/㎡~50kw/㎡. l'illumination du rayonnement 10kw/㎡~50kw/㎡ est fournie au centre de la surface témoin.

8. système de combustion : Par la valve de régulateur, filtre, débitmètre de vanne de régulation, composition en brûleur.

9. brûleur : par la bougie et la composition en bec, bec au-dessus de la position horizontale de la surface 10mm témoin, et placé dans la position centrale de spécimen.

Configuration principale

Boîte d'essai
