Le PLC commandent l'appareil de contrôle maximum de la température d'utilisation de matériel d'isolation

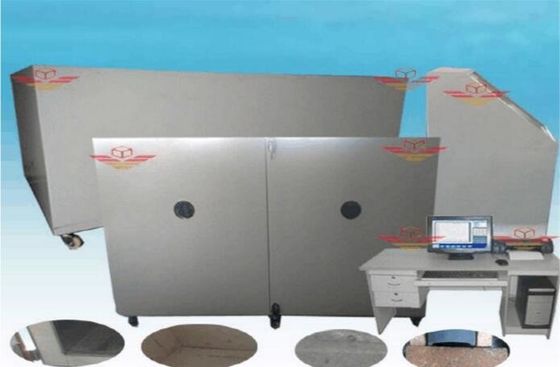

Appareil de contrôle maximum de la température d'utilisation de matériel d'isolation

Utilisations

Applicable à l'évaluation de la température maximum de service des produits d'isolation tels que les matériaux d'isolation lâchement remplis, les feutres, les tapis, les blocs, les plats et les tubes préfabriqués d'isolation.

Paramètres techniques
1. plaque de chauffage : Fait de l'acier inoxydable SUS304, la zone d'essai est 900*450mm, entouré par la couche et la largeur protectrices 80mm. Sur l'intrados de la plaque de chauffage, moins de cinq thermocouples ne mesurent pas la température de surface, quatre dont soyez fixe sur la diagonale de la zone de chauffage de la plaque de chauffage, et la distance de chaque coin est de 150 millimètres, et le cinquième thermocouple est placé au centre de la plaque de chauffage. La température mesurée à un point quelconque ne sera pas inférieure à la température exigée et ne différera pas de le °C +5% ou +15 (celui qui est plus petit).
2. tube de chauffage : fait de l'acier inoxydable SUS304, la longueur est 2M, le diamètre nominal est 88mm, 108mm, 133mm trois caractéristiques. Les trois tubes de chauffage sont arrangés côte à côte et les tubes isolés préfabriqués peuvent être examinés séparément. L'extrémité du caloduc sera équipée de section protectrice de moins de 75 millimètres et d'un appareil de chauffage auxiliaire pour empêcher la perte de la chaleur excessive à la fin du morceau d'essai. Un thermocouple a été installé tout les 0,3 m du tube de chauffage, et la température de surface du tube de chauffage a été mesurée. Les thermocouples sont arrangés autour du tube de chauffage dans une spirale autour de l'intervalle de 90°. La température mesurée à un point quelconque ne sera pas inférieure à la température exigée et ne différera pas de le °C +5% ou +15 (celui qui est plus petit).
3. système de mesure de la température : Le diamètre du fil de thermocouple est 5.0mm, la température de mesure est le °C 0-1250 ; la température est rassemblée par le module de PLC+.
4. partie commande : Utilisant le module de PLC, le micro-ordinateur commande la courbe chaude de température de surface en temps réel et produit le rapport.
5. taux de chauffage : 5 le °C /min ou 3 le °C /min peut être placé.
6. collection de la température : a rassemblé toutes les 2 minutes et montré par la courbe ;
7. temps de réponse de thermocouple : <0> 8. erreur de la température : °C du ± 0,5
9. erreur de synchronisation : 1s/h
10. Ordinateur : Un ensemble d'ordinateurs (répondez au moins aux exigences suivantes : ordinateur principal de marque ; Unité centrale de traitement : Génération d'INTEL I5-III ; mémoire : 4G ou en haut ; disque dur : 500G ou plus ; avec la porte série : opération d'instrument de contrôle ; affichage : 20 moniteurs ou plus d'affichage à cristaux liquides de LED, résolution 1600*900 ou plus haut ; système de Windows Xp.), une imprimante. Un ensemble de logiciel d'essai.
11. équipé de l'appartement et des cales d'épaisseur : halage de mesure.
12. Équipé des boîtes témoin


Caractéristiques
1. Il est traité par la machine-outille à commande numérique, et la forme d'arc est belle et élégante. Elle a les caractéristiques de la belle rouille et anti-corrosif. D'autres pièces sont faites de 45# acier, acier inoxydable l'électrodéposition/SUS304 épaissi extérieur.
