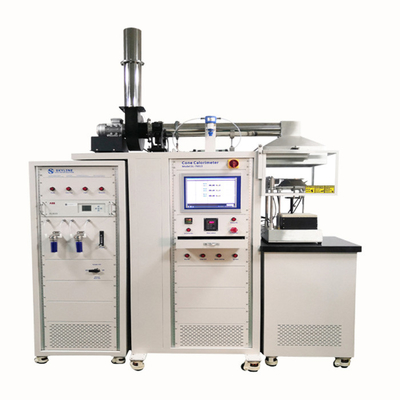

Instrument d'analyse ISO5660 pour le calorimètre à cône pour la libération de chaleur


Introduction du produit
Calorimètre à cône mesure le taux de libération de chaleur ((H.R.R.), la libération de fumée, le temps d'allumage, la consommation d'oxygène,la production de monoxyde de carbone et de dioxyde de carbone et le taux de perte de masse lorsque l'échantillon est exposé à une source de chauffage conique.

Application du projet
Ce dispositif est utilisé pour évaluer les matériaux exposés à des rayonnements thermiques (valeur de rayonnement typique 25, 35, 50KW/m2), allumés par un dispositif d'allumage à étincelle électrique,et puis mesurer le taux de libération de chaleur du matériau, le débit des gaz de combustion et le coefficient C, le temps d'allumage et d'extinction de l'échantillon, la consommation totale d'oxygène, la production totale de fumée, le taux de perte de masse, le dégagement total de chaleur,chaleur de combustion efficace, la production de dioxyde de carbone et de monoxyde de carbone.

Paramètres techniques

Caractéristiques du produit et application
1Calorimètre à cône avec armoire d'analyse mobile, peut être connecté à un système d'essai de dégagement de chaleur de grande taille tel que ISO 9705, EN 13823 etc., conforme à ISO 5660, ASTM E1354, BS 476 Partie 15 etc.normes d'essais.
2.Corps d'essai intégré et armoire d'analyse de 19 pouces, ordinateur à écran tactile de 15 pouces intégré, pour le contrôle complet et les tests automatiques.
3La puissance nominale du chauffeur conique est de 5000 W, la sortie thermique est de 0 ~ 100 kW/m2, en utilisant un régulateur de température PID, tandis que le cône de rayonnement peut être horizontal ou vertical.
4.Exposé à la partie centrale de la surface de l'échantillon de 50 x 50 mm, le rayonnement au centre de la déviation n'est pas supérieur à 2%.
5.L'échantillon est pesé entre 0 et 3000 g; précision: 0,1 g.
6.Automatiquement ouverte pour transmettre des rayonnements à l'échantillon.
7.ABB EL3020 Analyseur d'oxygène paramagnétique, utilisant la méthode du changement paramagnétique pour mesurer la concentration d'oxygène dans le gaz. Plage de concentration de 0 à 25%.
8.Analyse de la densité de fumée à l'aide d'un système laser, composé d'un laser He Ne de 0,5 mW, le détecteur principal et le détecteur auxiliaire.
Le système d'échappement est constitué du ventilateur, du couvercle de collecte de fumée, du tuyau d'échappement et du débitmètre de plaque d'orifice, etc. Le débit du ventilateur d'échappement est de 0 ~ 50 g/s, précision 0,1 g/s.
9Des bagues d'échantillonnage ont été installées à partir du capot de collecte de fumée à 685 mm, avec 12 trous.
10.Le débit d'échappement doit être déterminé en mesurant la différence de pression des deux côtés de l'ouverture du bord tranchant à 350 mm au-dessus du ventilateur, le diamètre intérieur de l'ouverture du
La plaque d'ouverture de bord est de 57 mm + 1 mm.
11Le système d'échantillonnage des gaz ABB SCC-S comprend une pompe à échantillonnage, un filtre, un piège à froid, un déversement d'eaux usées, des filtres à eau et des filtres à CO2.
Système portable de refroidissement par eau sans avoir besoin d'eau et de plomberie lors de l'utilisation du débitmètre (pour l'ISO 5660).
12.Pour calibrer la réponse de l'ensemble du système d'essai, l'utilisation d'un brûleur d'étalonnage en laiton à ouverture carrée, utilisé pour mesurer la valeur du coefficient C.
13Le système d'acquisition de données peut enregistrer l'analyseur d'oxygène, le détecteur d'orifice, le thermocouple et d'autres instruments de sortie.
Application: Convient pour tester le taux de dégagement de chaleur des matériaux de construction, des chemins de fer, des câbles

Détails du produit du calorimètre à cône
Le nom de Calorimètre à cône est dérivé du chauffe-eau conique utilisé par le Dr.Vytenis Babrauskas pour inspecter le spécimen d'essai (100 mm x 100 mm) avec un flux jusqu'à 100 kW/m2 pour l'épuisement de l'oxygène échelle de banc de son développementL'essai du calorimètre à cône est basé sur la théorie selon laquelle les calories de combustion pures sont proportionnelles à la quantité d'oxygène nécessaire à la combustion et à la quantité d'oxygène nécessaire à la combustion.1 MJ/kg est généré chaque fois que 1 kg d'oxygène est consommé, et l'émission de chaleur, le temps d'allumage, la consommation d'oxygène, la production de CO et de CO2 et le débit des gaz allumés générés à partir des matériaux d'essai sont mesurés.
Les normes
Pour l'utilisation dans les appareils de traitement des eaux usées, il convient d'utiliser des matériaux d'une teneur en eau de haute qualité supérieure ou égale à 50% en poids.
BS:BS 476 à 15
ISO:ISO 5660
Le système d'échantillonnage doit être conforme à la norme EN 45545-2: 2013.
Le numéro de série est le numéro de série.2007

Exigences relatives à l'installation
électrique: 230 volts 50 ampères nominaux
Température ambiante: de 10°C à 35°C
Les dimensions de l'appareil: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
L'approvisionnement en gaz: méthane, azote, air comprimé
Calorimètre à cône.pdf


Comment fonctionne un calorimètre à cône?
Le cône est un outil d'essai incendie basé sur le principe selon lequel la quantité de chaleur libérée par un échantillon brûlant est directement liée à la quantité d'oxygène consommée pendant la combustion.La quantité de chaleur générée par un matériau est directement liée à la gravité d'un incendie., comme le taux de croissance du feu.
