1. 1. système de contrôle d'écoulement de fumée |
Indexez |
Article |
Indicateurs techniques et paramètres |
1,1 |

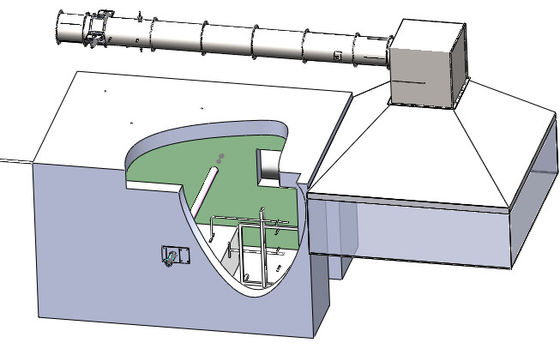

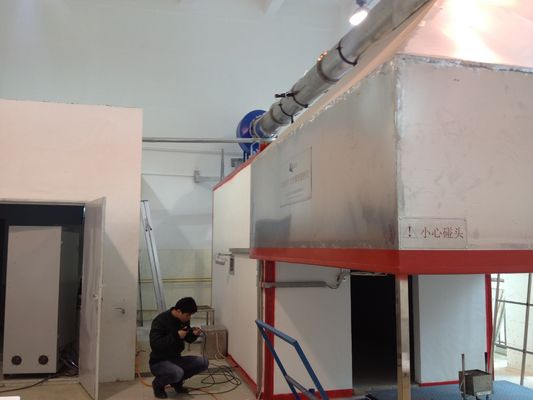

Capot de vapeur |
Installé directement au-dessus de l'ouverture de la chambre d'essai de combustion, 1.8~2.0 mètre au-dessus de la terre, la taille inférieure est 2440*2440mm, la taille est 1000mm, et le matériel est SS304 ; |
1,2 |
Homomixer de fumée |
L'installation et la fumée en forme de cône rassemblant le capot directement en haut, la taille est 900*900*900mm, deux plaques d'acier 900*500 inoxydables sont installées à l'intérieur, et un côté est ouvert avec une ouverture φ400 pour se relier dans le tuyau, le matériel est SS304 ; |
1,3 |
Pot d'échappement de fumée |
le φ est 400mm, la longueur 5000mm, composée de plusieurs sections, relié par la bride et la bague d'étoupage résistante à hautes températures, les deux extrémités sont installées avec le dispositif de mélange de fumée, matériel est SS304 ; |
1,4 |
Ventilateur d'extraction |
Le ventilateur d'extraction centrifuge, le réservoir intérieur est fait d'acier inoxydable, peut résister à la fumée à hautes températures pas moins que 300℃, et le volume de l'air est steplessly ajusté par le convertisseur de fréquence ; |
Le dispositif d'échappement de fumée est suffisant pour toute la fumée produite par l'essai de combustion de téléphone portable, et la capacité d'échappement de fumée n'est pas moins de ³ /h de 8000m ; |
2. 2. section complète de mesure |
2,1 |
Section complète de mesure |
Une section inoxydable de tuyau d'acier avec une longueur de 2155mm et un diamètre de 400mm, fait de SS304, équipé de la pression, de la température, du chemin léger, de l'échantillonnage et d'autres capteurs ; |
2,2 |
Dispositif détecteur de pression |
La sonde bi-directionnelle, faite d'acier inoxydable, installé au centre de la canalisation, les chambres avant et arrières sont reliées au capteur de différence de pression par le tube de PTFE pour détecter la différence de pression dans la canalisation ; |
Le capteur de différence de pression est installé sur la parenthèse de la section complète de mesure pour s'assurer que la lecture de différence de pression n'a un délai court et aucune perte, et le temps de réponse T90 est moins de 3 secondes |
Le capteur de pression, gamme est 0-2000Pa, l'exactitude ±5Pa ; |
2,3 |
Dispositif de détection de la température |
Adoptez le thermocouple d'Omega d'Américain, le diamètre 0.5mm, le type blindé thermocouple d'isolation de K qui répond à des exigences du CEI ; |
S'étendent 0-1000℃, l'exactitude 0.1℃ ; |
2,4 |
Appareil de mesure optique de chemin |
Le système d'atténuation optique est un type léger incandescent |
2,5 |
Dispositif de collection de gaz témoin |
La lampe est une lampe à incandescence et utilisé à une température de couleur (2900±100) de K. L'alimentation d'énergie est un courant continu stable |
3. Gaz et son système de contrôle |
3,1 |
Brûleur |
Détecteur et sonde importée de photodiode de silicium |
Le système d'atténuation optique est un type léger incandescent |
La lampe est une lampe à incandescence et utilisé à une température de couleur (2900±100) de K. L'alimentation d'énergie est un courant continu stable |
3,2 |
Dispositif d'allumage |
Le système de lentille est employé pour condenser la lumière dans une poutre parallèle avec un diamètre au moins de 20mm. Le trou luminescent de la cellule photo-électrique devrait être trouvé au point focal de la lentille devant lui |
Détecteur et sonde importée de photodiode de silicium |
Le système d'atténuation optique est un type léger incandescent |
3,3 |
Contrôle de flux de gaz de tête de combustion |
La lampe est une lampe à incandescence et utilisé à une température de couleur (2900±100) de K. L'alimentation d'énergie est un courant continu stable |
Le système de lentille est employé pour condenser la lumière dans une poutre parallèle avec un diamètre au moins de 20mm. Le trou luminescent de la cellule photo-électrique devrait être trouvé au point focal de la lentille devant lui |
Détecteur et sonde importée de photodiode de silicium |
3,4 |
Brûleur calibré à sable |
Le système d'atténuation optique est un type léger incandescent |
La lampe est une lampe à incandescence et utilisé à une température de couleur (2900±100) de K. L'alimentation d'énergie est un courant continu stable |
3,5 |
Contrôle de flux calibré de gaz |
Utilisant le débitmètre de masse d'Alicat d'Américain, le milieu est propane, la gamme est 0-7g/s, l'exactitude est le ± (0.8%rdg+0.2%F.S.), le temps de réponse est 0.1s, et la flamme maximum de calibrage est 300kw ; |
L'écoulement de gaz de calibrage est commandé par le logiciel, qui peut automatique contrôle la source faite un pas de flamme de calibrage avec la sortie 75kw/160kw ; |
3,6 |
Système de contrôle |
Le PLC d'Omron est utilisé pour commander l'écoulement de gaz, équipé d'un dispositif de coupure de gaz, qui est sûr et fiable ; |
Configuration distincte de boîte de contrôle de gaz, sûr et commode pour le fonctionnement et entretien ; |
4. 4. système de traitement de fumée |
4,1 |
Filtration de fumée |
Équipé d'un dispositif à trois étages de filtre, filtration à long terme de la poussière dans la fumée :
Le filtre brut de coton de fibre de verre de la première catégorie, filtrent de grandes particules des carbures dans la fumée, et le matériel de filtre peut être rapidement remplacé ;
Le deuxième filtre de Parker d'Américain de catégorie, l'élément filtrant est PTFE, la précision est 2μm, l'élément filtrant peut être rapidement démonté et remplacé ;
La filtration sur membrane à trois étages de PTFE, avec une exactitude de 0.5μm, a effectivement découpé l'humidité ;
|
4,2 |
Piège froid |
Piège froid du type pompe de compression, capacité de refroidissement 320KJ/h, exactitude 0.1℃, changement statique 0.1K de contrôle de température, auto-commençant et exempt d'entretien ; |
4,3 |
Purgeur de vapeur |
Vidangez automatiquement l'eau de refroidissement produite par le piège froid, exempt de l'entretien ; |
4,4 |
Séchage de la colonne |
Utilisé pour sécher la vapeur d'eau résiduelle dans le gaz témoin, il peut être rapidement démonté et remplacé par le milieu de séchage ; |
4,5 |
Échantillonnage de la pompe |
La pompe allemande d'échantillonnage de vide de KNF, avec une capacité de échantillonnage de 16L/min, peut sans interruption produire une pression de échantillonnage de 50KPa, avec la vibration d'étanchéité d'air, à faible bruit et basse élevée ; |
4,6 |
Rotamètre |
Rotamètre importé avec une gamme de 0-1.5L/min, qui peut stabiliser l'écoulement de gaz témoin de sortie et réduire l'erreur de mesure provoquée par la fluctuation de l'écoulement de gaz ; |
5. Système d'analyse de concentration en gaz |
5,1 |
Analyseur de gaz |
Utilisant l'analyseur allemand d'ABB EL3020, l'analyse paramagnétique de la concentration O2, la gamme 0-21% de mesure, l'exactitude 0,01%, le temps de réponse pas davantage que 12s, la dérive et le bruit dans 30min de l'analyseur pas davantage que 100ppm ;
Déviation linéaire : ≤1%F.S. ;
Répétabilité : ≤0.5F.S. ;
Pluie de flottement nulle : ≤1%F.S./7D ;
Heure de départ : ≤30min ;
|
Utilisant l'analyseur allemand d'ABB EL3020, type analyse de concentration de CO/CO2, gamme de mesure Co d'IR : 0-1%, exactitude 0,01%, CO2 : 0-10%, l'exactitude 0,01%, et le temps de réponse ne dépasse pas 12s. |
6. système par acquisition de données |
6,1 |
Module d'acquisition |
Utilisant le module d'acquisition d'Advantech,
L'exactitude de collection de concentration en gaz est 100×10-6 ;
L'exactitude de collection de la température est 0.1℃ ;
L'exactitude de collection de différence de pression est 0.1Pa ;
L'exactitude d'acquisition de temps est 0.1s ;
D'autres signaux sont 0,1% de la valeur complète de sortie ;
|
6,2 |
collecte de données |
Les disques et les magasins de système les données suivantes au moins chaque 3s :
La différence de pression de la sonde bidirectionnelle, PA ; la température de tuyau, K ;
O2 concentration, % ;
Concentration de Co, % ;
Concentration en CO2, % ;
Taux d'écoulement de la masse du propane, mg/s ;
Temps, s ;
|
7. logiciel d'opération de norme |
Le logiciel standard de fonctionnement inclut les fonctions suivantes : |
7,1 |
Surveillance d'état de fonctionnement du système |
Lisez la valeur de statut et de signal de chaque capteur dans le système ; |
7,2 |
Calibrage de capteur |
Calibrage de capteur pour la température, la pression de vent, le chemin léger, l'analyse de concentration, etc. ; |
7,3 |
Calibrage de système |
Procédure standard de calibrage d'étape de système ; |
7,4 |
Procédure habituelle d'opération |
Modes opératoires d'essai standard ; |
7,5 |
Examen de rapport |
Rapport cru d'accès aux données et d'essais d'exportation ; |
7. L'autre matériel annexe |
7,1 |
Magnétoscope |
Vidéo d'essai d'admission ; |
7,2 |
Rassemblement |
Utilisé pour confirmer la force exercée par le chef principal de combustion sur la surface du matelas ; |
7,3 |
Ordinateur de PC |
Ordinateur industriel d'AdvanTech et interface par acquisition de données intégrée améliorer la stabilité de l'exploitation du système. |
