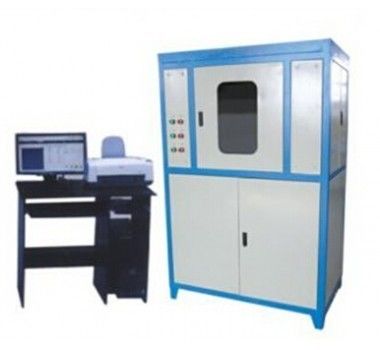

Appareil de contrôle de système de conduction thermique pour la mesure la conduction thermique des matériaux d'isolation thermique

Appareil de contrôle de système de conduction thermique

Application

Applicable à : la conduction thermique des spécimens secs d'essai d'argile et de sable, la résistance thermique du spécimen devrait être plus grande que 0.1m2.K/W. Le mètre d'écoulement de la chaleur est utilisé pour détecter la conduction thermique et la résistance thermique de l'argile, du sable, etc., et de l'ordinateur est entièrement automatisée pour produire d'un rapport expérimental. L'instrument emploie une température de surface chaude stable d'un côté de l'échantillon. La chaleur est transférée à la surface froide (température ambiante) par l'échantillon, et l'écoulement de la chaleur transféré est mesuré pour calculer la conduction thermique et la résistance thermique. Particulièrement équipé du dispositif d'essai de capacité de cylindre géotechnique témoin et de chaleur spécifique, il peut être employé pour la mesure de capacité d'analyse thermique et de chaleur spécifique du sol tel que l'argile et le sable.

Paramètres techniques

Principe de fonctionnement
 Appareil de contrôle de conduction thermique, utilisant le double appareil de mesure de morceau d'essai, groupe protecteur de plat chaud : paquet
Y compris le dispositif de chauffage et le dispositif de refroidissement.
Le dispositif de chauffage devrait être divisé en compteur central et unité de garde qui entoure le compteur séparé par un espace et est équipée d'un dispositif thermoisolant.
L'unité chaude adopte un double appareil de chauffage de surface chaude, et le plat froid et la double surface chaude sont symétriquement arrangés. L'épaisseur du morceau d'essai est placée pour déplacer l'espace du plat froid, et le morceau examiné est verticalement placé dans deux plaques plates ayant une température constante parallèle. Dans l'équilibré, la partie de mesure du morceau d'essai a un écoulement de la chaleur constant, et le taux constant unidimensionnel Q d'écoulement de la chaleur traversant le compteur, le secteur A de l'unité de mesure, la différence ΔT de la température de la surface froide et chaude du morceau d'essai peut être mesuré en mesurant l'équilibré. Calculez la résistance thermique R du morceau d'essai, et selon l'épaisseur du morceau d'essai, la conduction thermique du morceau d'essai peut être exactement calculée.
