Nom De La Marque: SKYLINE
Numéro De Modèle: SL-1666
MOQ: 1 ensemble
Conditions De Paiement: T/T (dépôt de 50 %, 50 % avant expédition), L/C
Capacité D'offre: 20 séries par mois
Informations détaillées
Lieu d'origine:
Dongguan, Guangdong, Chine
Certification:
UL1666, ISO 9001
Norme applicable:
UL1666
Couches de chambre:
3 couches, intérieur 1,22 x 2,44 m
Hauteurs des couches:
Bas 1,22 m, premier 3,66 m, deuxième 2,24 m
Matériau de la chambre:
Murs en briques de 203 mm d'épaisseur, sol intermédiaire en béton de 127 à 203 mm
Ouverture intercalaire:
305 x 610 mm, 203 mm de la paroi arrière, 102 mm de la paroi latérale
Portes d'accès:
Sur les première et deuxième couches
Éclairage intérieur:
Lampes antidéflagrantes à haute température
Mesure de la température:
Thermocouple américain OMEGA de type K, 28 AWG, jusqu'à 700 C, précision de 0,1 C
ventilateur centrifuge:
1,5 kW
Contrôle de vitesse de l'hélice:
Convertisseur de fréquence Taiwan Taian
mesure du débit d'air:
Débitmètre bidirectionnel avec thermocouple et micro capteur de pression différentielle
Brûleur:
Tête de brûleur en acier de 1/2 pouce, plaque de propagation de flamme de 6,4 mm (usinée CNC)
L'allumage:
Allumeur en nitrure de silicium, 24 V, chauffe jusqu'à 800-1 000 C en quelques secondes
Train à gaz:
Réducteur japonais Ito Mirai, électrovanne Yataike, filtre Italie Guilong, contrôleur de débit massi
contrôleur d'écoulement de la masse:
ALICAT américain, 0-3,5 g/s, +/-0,8 %, sortie 0-5 V
Acquisition de données:
Advantech ADAM-4520/4117/4118, OMRON CP1H-XA40DR-A + CP1W-TS004
Libération de chaleur du brûleur:
154,5 kW, essai de 30 minutes
construction civile:
Infrastructure fournie par le client
Détails d'emballage:
Caisse en bois d'exportation standard avec film et matériau tampon
Capacité d'approvisionnement:
20 séries par mois
Mettre en évidence:

CMR Vertical Shaft Cable Rating

,

154.5kW Multi-Cable Burner Test

,

Silicon Nitride Auto-Ignition System

Description du produit

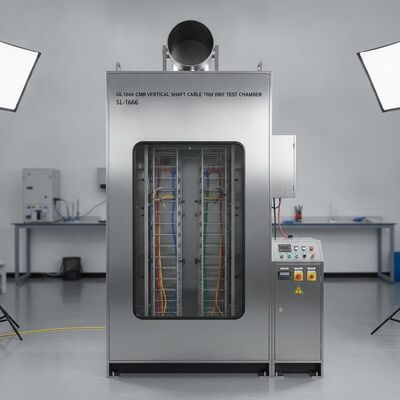

Chambre d'essai incendie pour la certification de câbles ignifuges UL1666 CMR
LeLe numéro de série:La chambre d'essai de câbles CMR reproduit l'état de combustion de câbles multiples installés verticalement dans un puits ventilé et évalue leurs performances en matière de retard de flamme conformément à l'annexe I.Le produit doit être présenté dans la boîte de douane.Les résultats obtenus sont classés en CMR.
Plusieurs spécimens sont posés sur un arbre vertical et un brûleur avec un dégagement de chaleur de154.5 kWLe critère d'admissibilité: la flamme ne doit pas se propager vers la partie supérieure de la pièce de 12 pieds de haut et la température ne doit pas dépasser 454,4°C.La densité de fumée n'est pas prise en compte dans cet essai.
Chambre d'essai de combustion
Structure de la chambre 3 couches, 1,22 x 2,44 m à l'intérieur; couche inférieure d'au moins 1,22 m de haut, première couche de 3,66 m de haut, deuxième couche de 2,24 m de haut.
Matériaux de construction Les murs sont construits à partir de briques d'une épaisseur de 203 mm, le plancher intermédiaire en béton moulé d'une épaisseur de 127-203 mm.
Ouverture des couches intermédiaires 305 x 610 mm, 203 mm de la paroi arrière et 102 mm de la paroi latérale.
Première ouverture Port d'échappement situé en haut pour la libération de fumée pendant l'essai.
Accès et éclairage Portes d'accès aux première et deuxième couches pour l'installation de spécimens et de thermocouples; éclairage interne à haute température à l'épreuve des explosions.
Mesure de la température US OMEGA thermocouple de type K, 28 AWG, à température nominale allant jusqu'à 700°C, précision 0,1°C, surveillé par logiciel.
Note: construction civile / infrastructure fournie par le client.
Système d'alimentation en air
  • 1ventilateur centrifuge de 0,5 kW fournissant le volume d'air d'essai requis par la norme
  • Taiwan Taian Inverseur de fréquence pour régler la vitesse du ventilateur et le volume d'air de la chambre de contrôle
  • Débitmètre bidirectionnel avec thermocouple et détecteur de pression différentielle pour mesurer et afficher le débit d'air entrant
Source d'allumage
  • brûleur: tête de brûleur en acier de 1/2 pouce avec plaque de propagation de flamme en acier de 6,4 mm, usinée CNC à des dimensions standard
  • Allumage: allumeur au nitrure de silicium, 24 V, chauffe à 800-1000 °C en quelques dizaines de secondes; contrôlé par logiciel
Système d'alimentation en gaz
  • Le train de gaz comprend une soupape réductrice de pression japonaise Ito Mirai, une soupape solénoïde de Taiwan Yataike, une soupape de contrôle du gaz, un filtre à gaz italien Guilong,Séparateur huile-eau Taiwan Yataike et régulateur de débit de masse de gaz US ALICAT, monté dans une cabine de commande en grille métallique
  • Régulateur de débit de masse: US ALICAT, plage de 0 à 3,5 g/s, précision ± 0,8%, sortie de 0 à 5 V, réglable par logiciel
  • Temps de combustion et autres paramètres définis par le logiciel
Système d'acquisition de données par ordinateur
Les cartes d'acquisition de Taiwan Advantech: ADAM-4520, ADAM-4117, ADAM-4118 x2, avec le contrôleur OMRON CP1H-XA40DR-A et le module de température CP1W-TS004.affiche 8 thermocouples sur la deuxième couche et 1 sur la première couche, évalue automatiquement si la température de la chambre répond aux exigences avant l'essai et affiche la vitesse de l'air et la vitesse des gaz d'échappement.
