Nom De La Marque: SKYLINE
Numéro De Modèle: Le numéro de série SL-7601
MOQ: 1 ensemble
Conditions De Paiement: T/T (dépôt de 50 %, 50 % avant expédition), L/C
Capacité D'offre: 10 ENSEMBLES PAR MOIS
Informations détaillées
Lieu d'origine:
Dongguan, Guangdong, Chine
Certification:
UL1685-2018, ISO 9001
Plaque d'acier supérieure d'échelle:
610 x 610 x 3,2 mm
Source d'allumage:
Brûleur à ruban propane 341 x 30 mm, 242 trous
Norme applicable:
UL 1685-2018
Disposition des trous du brûleur:
242 trous de 1,35 mm en 3 rangées décalées (81/80/81)
Débitmètre de propane:
Débitmètre massique 230 mm3/s
Débitmètre:
Débitmètre massique 1330 mm3/s
Taille interne de la chambre (HxLxW):
3353 x 2438 x 2438 mm
Longueur de trajet optique:
910 mm
Structure de la chambre:
Plaque en acier inoxydable avec couche d'isolation thermique, intérieur peint en noir
Source de lumière:
Lampe halogène à quartz PHILIPS, 100 W, 12 V DC, 2000-3000 lm
Détecteur de lumière:
Photocellule en silicium
Tour de collecte de fumée:
Cube de 914 mm sur plateau conique avec pente de 40 degrés
Conduit d'échappement:
SUS304, diamètre intérieur 405 mm x longueur 5 500 mm
Conduit d'échappement:
SUS304, diamètre intérieur 405 mm x longueur 5 500 mm
Échelle de test:
SUS304, 305 x 76 x 2400 mm, espacement des échelons 25 mm
Débit volumique d'échappement:
0,65 +/- 0,5 m3/s
Débit volumique d'échappement:
0,65 +/- 0,5 m3/s
Sonde bidirectionnelle:
0-200 Pa, précision +/-1 Pa
Sonde bidirectionnelle:
0-200 Pa, précision +/-1 Pa
Capteur de température:
Thermocouple gainé de type K, fil de 1,5 mm (GB/T 16839.1-1997)
Système de contrôle:
Logiciel NI LabVIEW + carte d'acquisition de données Advantech
Alimentation:
220 V/380 V, 50 Hz
Détails d'emballage:
Caisse en bois d'exportation standard avec film et matériau tampon
Capacité d'approvisionnement:
10 ENSEMBLES PAR MOIS
Mettre en évidence:

UL1685 Vertical Tray Flame Test

,

Real-Time Smoke Obscuration Recording

,

405mm ID Exhaust Duct System

Description du produit

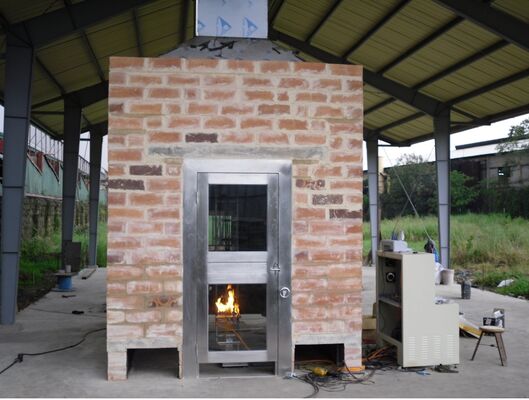

Équipement de test de dégagement de fumée de propagation de flamme verticale en plateau UL1685 pour câbles optiques électriques SL-7601S
Le SL-7601S est un système d'essai au feu à grande échelle qui évalue la performance de propagation de flamme verticale et de dégagement de fumée des câbles électriques et à fibre optique conformément à UL 1685-2018 — Norme pour l'essai de propagation de flamme verticale et de dégagement de fumée pour les câbles électriques et à fibre optique.
Portée de l'application
  • Détermine la propagation de flamme verticale et le dégagement de fumée des câbles et des câbles à fibre optique selon la norme de combustion FT4
  • Méthode d'essai : les câbles sont liés verticalement sur une échelle et enflammés ; la hauteur de combustion et la production de fumée sont inspectées après l'essai
Paramètres techniques principaux
Dimensions internes de la chambre (H x L x l)3353 x 2438 x 2438 mm
Structure de la chambrePlaque en acier inoxydable avec couche d'isolation thermique, intérieur peint en noir
Tour de collecte de fuméeTour cubique de 914 mm, sommet conique à 40°
Échelle d'essai (plateau)Échelle SUS304 305 (l) x 76 (P) x 2400 (H) mm, espacement des barreaux 25 mm ; plaque d'acier supérieure 610 x 610 x 3,2 mm
Source d'allumageBrûleur à ruban de propane, poêle en acier inoxydable de 341 x 30 mm, 242 trous de 1,35 mm en 3 rangées décalées (81/80/81)
Débitmètre propane / airDébitmètres massiques, propane 230 mm³/s, air 1330 mm³/s
Système optiqueSource lumineuse halogène quartz (100 W, 12 V CC, 2000-3000 lm) et cellule photoélectrique au silicium, trajet optique 910 mm ; transmittance lumineuse 0 %-100 %
Conduit d'évacuationSUS304, 405 mm ID x 5500 mm, section droite 3600 mm
Débit d'évacuation0,65 ± 0,5 m³/s
Sonde bidirectionnellePlage 0-200 Pa, précision ±1 Pa
Capteur de températureThermocouple gainé de type K, diamètre de fil 1,5 mm (GB/T 16839.1-1997)
Contrôle et acquisition de donnéesLogiciel NI LabVIEW et carte d'acquisition de données Advantech ; courbes en temps réel, enregistrement automatique et impression de rapports
Alimentation électrique220 V / 380 V, 50 Hz
Composition du système
Chambre d'essai, tour de collecte de fumée, conduit d'évacuation, source d'allumage, échelle d'essai, système de mesure optique et unité d'acquisition et de traitement de données.
