Testeur de résistance au feu mécanique des fils et câbles BS 6387 et IEC 60331-11

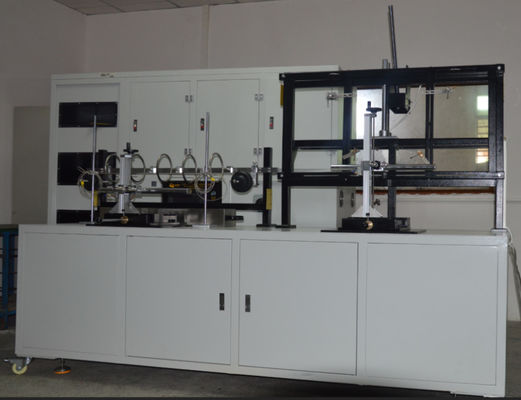

SL-7606 Testeur mécanique de la résistance au feu des fils et câbles

Application du projet

This test apparatus to be used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output
correspondant à une température d'au moins 750 ̊C ou à un feu avec choc à une température d'au moins 830 °C.

Normes de test

La norme BS 6387, CEI 60331 (exigence du client)
La valeur de l'échantillon doit être supérieure ou égale à:2002, IEC 60331-21 à 23:1999
IEC 60331 Épreuve des câbles électriques dans des conditions de fer Intégrité du circuit
IEC 60331 Partie 11 Feu seul à une température de flamme d'au moins 750 ̊C
IEC 60331 Partie 21 Câbles de tension nominale allant jusqu'à 0,6/1 kV et y compris
CEI 60331 Partie 12 Feu avec choc à une température de flamme d'au moins 830 ̊C
IEC 60331 Partie 31 Feu avec choc Les câbles de tension nominale jusqu'à 0,6/1 kV et y compris

Dimension:1750 mm (W) x 680 mm (D) x 1400 mm (H); Poids:160 kg

Composition de l'équipement

1) Résistance au feu seule
2) Résistance au feu et à l'eau
3) Résistance au feu

BS 6387 2013

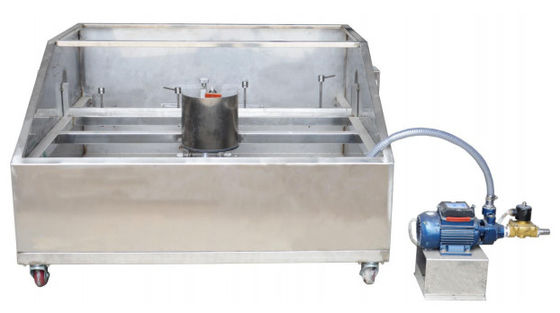

Dispositif de pulvérisation d'eau

Protocole W pour la résistance au feu avec l'eau

Appareils

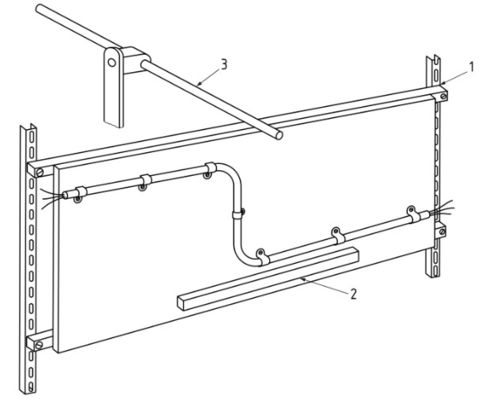

Dispositif de choc mécanique

Protocole Z pour la résistance au feu par choc mécanique

Appareils




Caractéristique de la machine

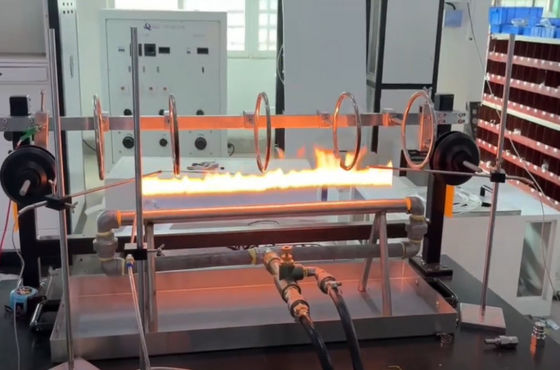

1Le dispositif de support de l'échantillon doit être de telle sorte que la gaine ou l'extrémité protégée du câble ou de l'échantillon de câble soit supportée horizontalement.Une extrémité de l'échantillon est serrée par une pince fixe pour empêcher le mouvement, et l'autre extrémité soutient l'échantillon, le câble ou La partie centrale du câble est soutenue par deux anneaux métalliques à 300 mm d'intervalle.L'anneau métallique et les autres pièces métalliques du dispositif de support sont bien ancrésLe diamètre intérieur de l'anneau métallique est d'environ 150 mm, et la barre ronde d'un diamètre de 10 ± 2 mm est utilisée.

2La source d'allumage est un brûleur à ruban de propane américain AGF avec une longueur de buse de 500 mm et une buse
Il y a trois rangées de diamètres nominaux échelonnés de 1,32 mm et une distance centrale de 3,2 mm. Il y en a une de chaque côté de la buse.Les petits trous servent de orifices pour
maintenir la combustion de la flamme et la tolérance dimensionnelle est de ± 5%;

3Le régulateur de débit de masse importé régule le débit de gaz et d'air, et la précision de lecture n'est pas inférieure à 1,5%;
4La valve de réduction de pression importée peut fournir une pression de sortie de 0,1 MPa ± 3 Pa;
5. Le manomètre importé, peut fournir une plage de pression de 0 à 200kpa;
6. Un thermocouple Omega importé de 1,5 mm de diamètre pour l' étalonnage de la température du brûleur.
7. peut régler le temps d'essai de combustion et couper automatiquement le gaz;
Le logiciel d'essai standard peut afficher la température d'étalonnage du brûleur, le débit de propane, le débit d'air;
9L'essai est applicable aux câbles dont la tension nominale est inférieure ou égale à 0,6/1,0 KV.
10. Pendant l'essai, le courant utilisé pour l'inspection de la continuité doit traverser toutes les
Ce courant est fourni par un transformateur étoile triphasé.
le transformateur a une capacité suffisante pour maintenir la tension d'essai requise lorsque le courant de fuite est autorisé.
À l'autre extrémité de l'échantillon, chaque conducteur ou chaque ensemble de conducteurs est relié à un dispositif de pointe.
(indicateur LED) pour former un courant par lequel les données peuvent être obtenues dans un logiciel informatique;
11. Le réglage de tension peut être entré par l'ordinateur, définir automatiquement la valeur de tension. La tension peut également être réglée par les boutons du panneau;

12La protection contre le courant du circuit d'essai adopte un fusible et est conforme au type D II spécifié dans la norme GB 13539.5.
Les fusibles de la norme 2A sont faciles à remplacer et les disjoncteurs miniatures importés protègent chaque circuit d'essai.
13Les données de courant et de tension du câble d'essai sont toutes transmises par l'instrument secondaire, affiché numériquement, la précision du courant d'essai est de 0,001A et le courant réel est de 0.25A est le meilleur courant d'essai;

Les données de mesure en temps réel de tous les courants et tensions sont collectées par ordinateur et génèrent des courbes de courant et de tension.montrant les courbes de courant et de tension de chaque câble dans des conditions de feuUne analyse plus approfondie du câble en fonction du temps de feu peut être effectuée.Les données finales sont stockées dans une base de données informatisée et un rapport standard est généré pour un accès facile;

1 5. Étalonnage de la température de la flamme avant l'essai, le thermocouple blindé importé est étalonné, la température d'étalonnage est recueillie par l'ordinateur pendant au moins 10 minutes,et le mode de tir est sélectionné dans l'ordinateurSelon le mode d'alimentation en feu, l'ordinateur effectue un prélèvement à l'état stable et un calcul de la différence en fonction de la température recueillie, et donne un rapport de vérification.Enregistrer le rapport et le stocker dans la base de données pour assurer la fiabilité et l'autorité de la vérification;

16Au cours de l'essai, le gaz et l'air auxiliaire sont à la fois des régulateurs de débit de masse, et le venturi est mélangé, le venturi est utilisé pour contrôler le débit de masse.
L'ordinateur contrôle automatiquement la vanne de débit et les données sont enregistrées en temps réel dans la base de données.
L'ordinateur contrôle automatiquement le rapport entre gaz et air auxiliaire pour que la combustion soit complète, ce qui produit un
flamme stable et stabilisation de la température de la flamme;
17. Lorsque le circuit est normalement alimenté, chaque circuit adopte la lumière indicateur importée. Lorsque la ligne est incomplète dans l'état de flamme, l'indicateur de circuit correspondant est éteint.L' ordinateur.
détermine automatiquement l'état actuel et contrôle l'alarme sonore et lumineuse.

Application: le testeur d'incendie du fil et du câble est utilisé pour tester la résistance au feu du câble pour le câblage ou le réseau,
et brûle dans une flamme d'au moins 750°C et 950°C pour tester l'intégrité du câble pour maintenir le circuit.

Paramètres principaux

1Source de chaleur: brûleur à gaz de propane à ruban
2.Construit avec 3 rangées de trous transversaux, largeur moyenne avant du brûleur: 15 mm, diamètre du trou: 1,32 mm,
Distance entre les centres: 3,2 mm.
3Une rangée de trous poli dans le trou pilote pour la conservation de la flamme sur les deux faces de la plaque de brûleur.
4. Deux thermocouples sont installés horizontalement, séparés de 45 mm à gauche et à droite de la ligne centrale du brûleur, pour vérifier la température.
5.Régulateurs de débit de masse pour réguler le débit de gaz et d'air, la précision n'est pas inférieure à 1,5%.
6Le logiciel peut montrer la température d'étalonnage du brûleur, le débit de propane et d'air, etc.
7.Le courant est fourni par un transformateur à étoiles en trois phases d'une capacité suffisante pour maintenir la tension d'essai requise lorsque l'intégrité du circuit ne peut être maintenue.
Indicateur de connexion du conducteur (indicateur LED) pour former un courant.
La valeur de tension est réglée automatiquement par un logiciel et réglée par un contrôleur de panneau.
10Affichage numérique des données de courant et de tension, précision du courant est de 0,001A.
11. protection contre le courant à l'aide de fusible avec 2A.
12Les données de mesure en temps réel de tous les courants et tensions sont collectées par ordinateur et les courbes de courant et de tension sont générées.
13Lorsque l'intégrité du circuit ne peut pas être maintenue, la lampe d'indication correspondante est éteinte, le
L'ordinateur détermine automatiquement l'état et enregistre l'heure, et envoie l'alarme sonore et lumineuse.
