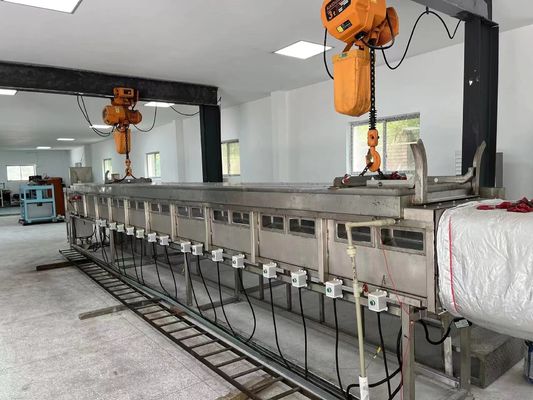

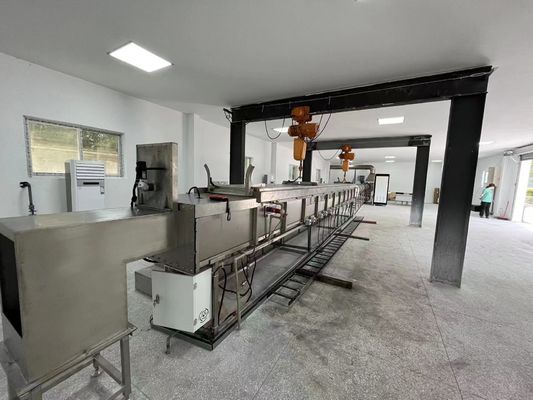

Chambre de four de tunnel d'ASTM E84 Steiner pour la combustion extérieure des matériaux de construction

Chambre de four de tunnel d'ASTM E84 Steiner pour les caractéristiques brûlantes extérieures des matériaux de construction

Conception référencée aux normes ci-dessous

ASTM E84 : Méthode standard d'essai pour les caractéristiques brûlantes extérieures des matériaux de construction.

Proposition de conception de chambre de four de tunnel de Steiner

2,1 résumé

Cette solution technique pour la chambre de four de tunnel de Steiner est basée sur l'intégration de l'instrumentation et de l'électricité, et utilise le système de contrôle multifonctionnel avancé d'OMRON pour combiner l'ordre d'allumage, la sécurité de combustion, le verrouillage électrique, le contrôle de température automatique, l'ajustement manuel, l'alarme de surveillance, et par acquisition de données/communication dans une. La température de four et le système de contrôle de la pression utilise le système de contrôle composé de contrôleur d'OMRON + de logiciel d'Advantech + de Visual Basic pour le contrôle automatique et la surveillance en ligne. La station supérieure d'opération d'Advantech d'ordinateur actionne et surveille les paramètres de processus nécessaires du four. Elle a le stockage de données, l'inspection et l'impression. , Et d'autres fonctions. En même temps, selon les conditions des normes UL910/NFPA262, une salle d'essai consacrée de combustion peut être installée pour l'essai de combustion, cette pièce d'essai de combustion isole effectivement le four de tunnel horizontal de Steiner, installent l'extrémité de mesure de densité de fumée dans une chambre noire, évitent l'interférence de la lumière externe ; Brûlez la zone d'essai, adoptez la méthode de conception indépendante, selon la condition standard, devriez fournir le flux d'air libre. Par conséquent, pendant l'essai entier, maintenez la salle sous la pression atmosphérique commandée de la PA 0-12 (volume de l'eau de 0-0.05 pouces) plus haute que la pression atmosphérique environnante., la température est maintenue au ° 18,3 du ° C-26.7 C (65 ° de ° F-80 F) et une hygrométrie de 45-60%.

2.1.1 états de conception

type de four de  : Four de tunnel horizontal de Steiner

dimensions principales de four de  : Taille de four 7620mm * 451mm * 305mm

nombre de  de couvertures de four : Four de tunnel horizontal de Steiner : 1 couverture de four

la température de fonctionnement de four de  : ℃ jusqu'à 600 (la température de fumée)

carburant de  : Méthane avec une pureté au moins de 95%

le  alimentent la valeur calorifique : 3500btu/livre

pression de carburant de  : 0.4-0.5MPa

modèle de brûleur de  : brûleur en U de 3/4 pouce double

le  épuisent la température du tuyau de conduite : <250>

méthode d'essai de  d'objet examiné : Levage composant horizontal de plafond de four-four

États 15KVA, 380V/220V, 3 phases de conception. Notes : La tension peut être adaptée aux besoins du client.

2.1.2 paramètres structurels

1. structure de four de  : brique réfractaire + plaque d'acier SUS304 inoxydable
2. structure de sole de four de  : brique réfractaire 229mm x 114.5mm x 64mm
3. type de  et quantité de brûleur : 1 brûleur en U de 3/4 pouces double.
4. le  fument la méthode d'échappement : échappement mécanique de fumée + air froid se mélangeant sur le mur arrière
5. Méthode d'ouverture de porte de four : Levage composant horizontal de plafond de four-grue et traduction (le client a construit)
6. Diagramme de four

2.1.4 but :

La chambre de four de tunnel de Steiner est employée pour l'essai d'ASTM E84 des matériaux de construction.

2.1.5 conceptions de bases

Adoptez les principes de la technologie de pointe, de la fiabilité, de la sécurité, et de la rationalité économique

2,2 structure de four

2.2.1 four Shell

La structure métallique de four se compose de tube carré/d'extrémité rectangulaire de tube, de montant latéral et de plaque d'acier de corps de four. Après avoir été soudé avec de haute résistance, elle forme une totalité solide, qui peut être employée pendant longtemps sans déformation.

Plaque d'acier de corps de four : SUS304, δ=3mm

Cadre de four : Q235-A, tube carré/tube rectangulaire

Barres transversales de four : Q235-A, tube rectangulaire de tube carré

Fenêtre : Combinaison de double couche en verre et de verre trempé de quartz, δ=3mm, 70mm±6mm×280mm±38mm

Le volet fournit une haute 74~78mmopening du niveau de plancher de la chambre. Le volet peut être ajusté.

Le brûleur est en 1372 ±10mm localisé de l'entrée d'air. le port de vitesse d'air est 381±5mm de l'entrée d'air.

emplacements des thermocouples

1. Un thermocouple de 18 A.W.G. est situé dans les 7000±10mm du port de brûleur (exposé sur l'air) ;
2. Un thermocouple de 18 A.W.G. est situé dans les 3960±10mm du port de brûleur (incorporé au-dessous du plancher) ;

Un thermocouple de 18 A.W.G. est situé dans les 7090±10mm du port de brûleur (incorporé au-dessous du plancher).

Les rebords sont fabriqués de l'acier de Q235-A, avec le dispositif refroidi à l'eau.

2.2.2 matériaux de résistance de four

La maçonnerie de four d'essai est les briques réfractaires composées, en même temps, afin de fournir la turbulence d'air exigée pendant le processus de combustion, obtenu en plaçant six 229mm longues briques réfractaires résistantes à la chaleur épaisses larges de x 114.5mm x 64mm (longtemps ligne verticale du mur et ligne parallèle de 114.5mm de la longue). Selon la ligne centrale mesurée de brûleur à la ligne centrale de brique réfractaire, les briques réfractaires près de la fenêtre (sans obstruer les fenêtres) 1.98m±152mm, 3.96m±152mm et 5.79±152mm, la distance d'un autre côté est 1.37m±152mm, 2.90m±152mm et 4.88m±152mm.

La résistance de la température la plus élevée : 1427℃ (2600℉)

Densité de la masse : 0.77±0.046g/cm3

Conduction thermique à la température moyenne :

260℃ (500℉) 0.23W/m·℃

538℃ (1000℉) 0,27 W/m·℃

815℃ (1500℉) 0,32 W/m·℃

1093℃ (1500℉) 0,37 W/m·℃

2.2.3 porte de four et mécanisme de pressing

Porte de four d'opération au-dessus du corps de four, comme dispositif de scellage pour le corps de four. Composé de métal et d'isolateurs inorganiques, isolateurs composés d'isolateurs inorganiques, matériel d'isolateur inorganique épais du ± 6mm de 51mm

La porte horizontale de four est soudée par l'acier de section, employer la méthode de levage verticale d'auto-poids au contrat, pour observer l'état du four, des voyants à niveau visible installés des deux côtés du mur de four, pour obtenir un joint efficace, un bouchon liquide efficace agit en tant que joint entre la porte de four et le corps de four, utilisant l'eau du robinet comme source d'eau en circulation peut non seulement fournir un joint pour l'inspection de qualité du corps de four et de la porte de four, mais également emporter la chaleur pendant l'essai de combustion et effectivement protéger le corps de four.

Le laboratoire devrait fournir la grue pour soulever le couvercle.

La température d'utilisation de Max. Effective jusqu'à 1050℃ ;

Densité : 335±5kg/m3 ;

Conduction thermique : ℃ de 0.085W/mK@400

Dimension 7620±50mm*451±5mm*305±5mm
