Les produits de bâtiment de SBI choisissent l'appareil de contrôle d'inflammabilité de matériaux de construction d'article/dispositif brûlants EN13823

Les produits de bâtiment de SBI choisissent l'équipement d'essai d'inflammabilité d'article/dispositif brûlants EN13823


Application

Il convient à l'essai la résistance de feu des matériaux de construction/produits dans l'article brûlant simple (SBI).

Caractéristiques

la pièce du noyau 1.The de la machine sont les composants importés : comme le dioxyde de carbone, équipement d'analyse de l'oxygène.

le style et la représentation de l'interface 2.Operating équivalents au Royaume-Uni FTT, une certaine représentation est meilleur.

3.Easy l'entretien, remplacement rapide et en retard de pièces que le minimum de FTT moins de 50% à 70%, là ne sera aucun problème d'entretien.

4.With a importé l'armoire de commande intégrée.

Paramètres techniques

1.Composition : cet équipement de test inclut le laboratoire de combustion, la salle de commande, 2 petits chariots, le pot d'échappement, le cadre fixe, le système de collection de fumée, le périphérique du système intégré de mesure, la collecte de données et le dispositif d'analyse, dispositif de contrôle d'approvisionnement en gaz.

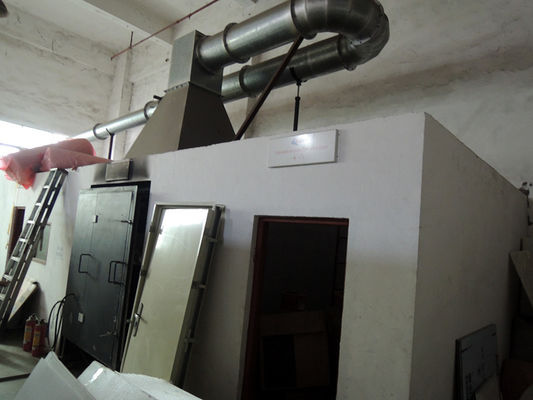

2. chambre de combustion : longtemps (3,0 ± 0,2) haute de × de largeur de × de m (3,0 ± 0,2) m (2,4 ± 0,1) M.

le plat inoxydable du panneau A1 de silicate de la plaque d'acier 3.With et du calcium composé de chambre de combustion standard, four d'essai devrait être installé à local ;

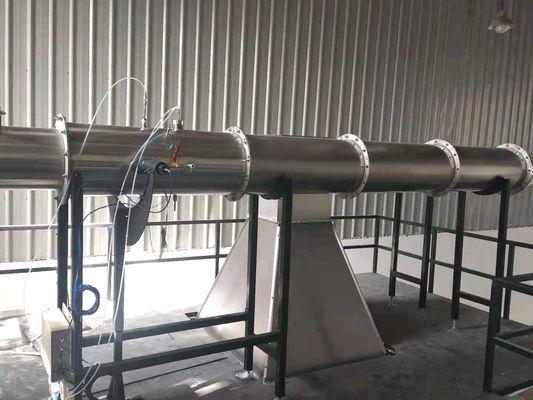

4. en haut de la salle il y a un capot de rassemblement et un tuyau de fumée reliant le tube d'échantillonnage. Les produits de version et de combustion de chaleur de combustion de l'échantillon sont déchargés du pot d'échappement pendant l'essai.

5. la chambre de combustion sur un mur a installé s'ouvrir, facile d'entrer dans le petit chariot, sous l'air de chariot naturellement hors de l'espace ; le plat vertical d'essai des deux côtés de la surface avant des deux côtés ont été ouverts sur le voyant à niveau visible.

source 6.Ignition, placée dans le chariot sur le coin vertical du brûleur à angle droit à bac à sable du propane 31KW (haute latérale 80MM de longueur 250MM).

la position 7.The du chariot est de placer l'ouverture du chariot au dos du chariot juste pour clôturer les ouvertures dans le mur de chambre de combustion. Pour distribuer le flux d'air même le long du plancher de chambre de combustion, un plat perforé (perforé) est arrangé à l'entrée d'air au fond du diamètre 8mm de chariot, terrain découvert a expliqué 60% de la surface totale).

le montage réglable du gouvernement 8.With, chargeant et déchargeant des échantillons est très commode.

brûleur 9.Sandbox : un sur le plancher du chariot (brûleur principal), l'autre fixe sur la colonne de cadre, propane par le brûleur à bac à sable et produire 30,7 la chaleur dégagée du ± 2.0kW.

Mesure de l'oxygène

Le système par acquisition de données record peut rassembler la concentration en oxygène, la concentration en oxyde de carbone, la température, la densité de fumée, le taux de dégagement de chaleur, le taux de masse de perte, etc., peut être stocké.

SBI.pdf

Principe d'essai
Un échantillon se composant de deux ailes verticales verticalement à angles est exposé à la flamme produite par le brûleur principal au fond de l'à angle droit, la flamme est produite par la combustion du propane, les passages de propane par le brûleur à bac à sable et produit (30,7 ± 2,0) le kilowatt de chaleur dégagée.

La représentation de combustion de l'échantillon a été évaluée par la procédure d'essais entière de 20 paramètres d'optimisation du traitement mn incluent : dégagement de chaleur, production de fumée, propagation de la flamme et particules d'égoutture et brûlants.

Avant de mettre à feu le brûleur principal, la chaleur dégagée et la génération de fumée du brûleur elle-même devraient être mesurées pendant une courte période utilisant le brûleur auxiliaire éloigné de l'échantillon.

Quelques paramètres peuvent être mesurés automatiquement, alors que d'autres peuvent être obtenus par inspection visuelle. Le tuyau de fumée est équipé d'un capteur pour mesurer la température, l'atténuation légère, les fractions de taupe de l'O2 et du CO2, et le flux d'air dans la canalisation. Ces valeurs sont automatiquement enregistrées et employées pour calculer le débit volumétrique, le taux de dégagement de chaleur (HRR) et le taux de fumée (SPR).

La propagation et la combustion transversales de la flamme et des particules peuvent être mesurées suivre une méthode visuelle.
