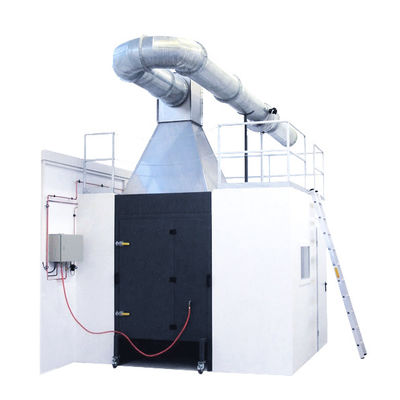

Équipement de test brûlant simple de flamme, chambre d'essai de feu de 16L/Min SBI

EN13823 Équipement de test de inflammabilité de l'article unique en combustion (SBI)

Description de l'instrument

Il convient pour le test de la résistance au feu des matériaux / produits de construction dans l'article unique en combustion (SBI). Tests de réaction au feu pour les produits de construction – Produits de construction autres que les revêtements de sol exposés à une attaque thermique par un article unique en combustion.

Caractéristiques:

1. Le cœur de la machine sont des composants importés : tels que des équipements d'analyse de dioxyde de carbone et d'oxygène.

2. Le style et les performances de l'interface d'exploitation sont équivalents à ceux du FTT du Royaume-Uni, certaines performances sont meilleures.

3. Maintenance facile, rapide, remplacement des pièces tardif par rapport au FTT minimum moins de 50% à 70%, il n'y aura pas de problèmes de maintenance.

4. Avec une armoire de commande intégrée importée.

Spécifications

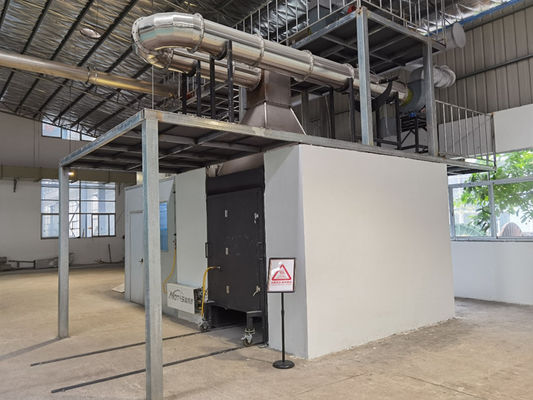

1. Composition : cet équipement de test comprend un laboratoire de combustion, une salle de contrôle, 2 petits chariots, un tuyau d'échappement, un cadre fixe, un système de collecte des fumées, un dispositif de système de mesure intégré, un dispositif de collecte et d'analyse de données, un dispositif de contrôle d'alimentation en gaz.

2. Chambre de combustion : longue (3,0 ± 0,2) m × largeur (3,0 ± 0,2) m × haute (2,4 ± 0,1) doit être faite en Briques.

3. Avec des briques et une plaque de silicate de calcium A1 composée d'une chambre de combustion standard, le four d'essai doit être installé localement ;

4. En haut de la pièce se trouve une hotte de collecte et un tuyau de fumée connectant la tuyauterie d'échantillonnage. La chaleur de combustion libérée et les produits de combustion de l'échantillon sont évacués par le tuyau d'échappement pendant le test.

5. La chambre de combustion sur un mur est équipée d'une ouverture, facile pour entrer dans le petit chariot, sous le chariot l'air sort naturellement de l'espace ; les plaques de test verticales sur les deux côtés de la surface avant des deux côtés sont ouvertes sur la fenêtre d'observation.

6. Source d'allumage, placée dans le chariot sur le coin vertical du brûleur de sable de propane de 31KW à angle droit (côté de 250 mm de haut 80 mm).

7. La position du chariot est de placer l'ouverture du chariot à l'arrière du chariot juste pour fermer les ouvertures dans le mur de la chambre de combustion. Pour répartir l'air uniformément le long du sol de la chambre de combustion, une plaque perforée (perforée) est disposée à l'entrée d'air au bas du chariot Diamètre 8 mm, la surface ouverte représentant 60% de la surface totale).

8. Avec un dispositif de gouvernance réglable, le chargement et le déchargement des échantillons sont très pratiques.

9. Brûleur de sable : un sur le sol du chariot (brûleur principal), l'autre fixé sur le montant du cadre, le gaz propane à travers le brûleur de sable et produit une puissance thermique de 30,7 ± 2,0 kW.

Mesure d'oxygène : SIEMENS analyseur

Le système d'acquisition de données d'enregistrement peut collecter la concentration d'oxygène, la concentration de monoxyde de carbone, la température, la densité de fumée, le taux de libération de chaleur, le taux de perte de masse, etc., peut être stocké.

Normes de test
EN 13823

Tests de réaction au feu pour les produits de construction – Produits de construction autres que les revêtements de sol exposés à

une attaque thermique par un article unique en combustion.

EN 13501-1

Classification au feu des produits et éléments de construction.

Le fournisseur doit fournir la documentation de conformité et les certificats.

Contenu de la livraison

Le système SBI complet doit inclure :

Salle d'essai SBI

- Salle d'essai complète conforme aux exigences EN 13823

- Construction incombustible

- Convient pour l'installation de spécimens en forme de L

- Dimensions internes conformes aux exigences de la norme

- Porte d'accès et fenêtre d'observation

- Système de montage d'échantillons

⸻

3 .Système de brûleur

Le système doit inclure :

- Brûleur de sable SBI

- Système d'alimentation en gaz propane

- Système de calibration du brûleur

- Régulateur de pression de gaz

- Mesure et contrôle du débit de gaz

- Système d'arrêt de sécurité

Puissance de brûleur requise : environ 30 kW

5 .Système de mesure et d'analyse

Le système doit inclure :

Mesure de la libération de chaleur

Paramètres requis :

- Taux de libération de chaleur (HRR)

- Libération totale de chaleur (THR600s)

- Calcul FIGRA

Mesure de fumée

Paramètres requis :

- Taux de production de fumée (SMOGRA)

- Production totale de fumée (TSP600s)

Analyse des gaz

Requis :

- Analyseur d'oxygène (O₂)

⸻Analyseur de dioxyde de carbone (CO₂)

- 6 .Système d'acquisition de données

Le logiciel doit fournir :

- Surveillance en temps réel

- Enregistrement automatique des données

- Génération de rapports de test

- Courbes temps-température

- Courbes HRR

- Courbes de fumée

- Calcul automatique de :

- FIGRA

- THR600s

- SMOGRA

-TSP600s

Fréquence d'échantillonnage minimale : ≤ 10 Hz
