Équipement d'essai du feu de l'appareil de contrôle UL790 d'inflammabilité de matériaux de construction des bâches de toit

Équipement d'essai d'inflammabilité, équipement d'essai du feu de l'UL 790 des bâches de toit

Introduction des instruments

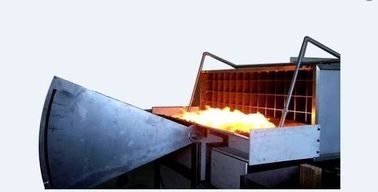

Le système de test de combustion de toit est un instrument pour simule de vraies conditions pour évaluer la résistance de feu des toits et des composants. Sous ce circumsance d'A1.82m, de B 2.4m et de C 3.9m à la catégorie de la catégorie A~C pour évaluer l'échantillon. En même temps, il peut être appliqué à l'essai du retardancy de flamme des composants de cellules photovoltaïques.

Paramètres techniques

Essai d'inflammabilité d'ASTM E 108 de matériel de revêtement de toit
Essai de l'inflammabilité UL790 de matériel de revêtement de toit
Essai d'inflammabilité de NFPA 256 de matériel de revêtement de toit
Ensemble de cellules photovoltaïques du CEI 61730-2, annexe A, essai de lutte anti-incendie, propagation de la flamme

Caractéristiques principales

a. Matériel de toiture de contreplaqué, taille : (w) 1300 X 1000 (d) X 120 (h), utilisé pour l'installation des échantillons d'essai.

b. Un panneau d'essai non inflammable qui a installé à l'extrémité du panneau d'essai peut empêcher le raté de dessous le panneau d'essai.

c. L'acier inoxydable le conseil qu'en forme d'hélice peut ajuster l'angle d'essai, la taille est : (l) 1440 X 940 (h) millimètres.

d. Le cadre principal est utilisé pour soutenir l'appui d'essai et est une structure métallique anticorrosion, la taille est : (l) 1020 X 1000 (d) X 1473 (h) millimètres.

e. L'assemblée incombustible de conseil montée sur l'embout avant des gouttières et des corniches simulées par cadre et la flamme du brûleur pour prolonger l'échantillon, la taille est : 330 (w) X 2130 (d) X 584 (h) millimètres.

f. Le débit d'air du panneau d'essai est 19 + 8 km/h (5.5m/sec) et a configuré la surveillance d'anémomètre.

g. Le tuyau indépendant de convulsions peut extraire l'air de l'extérieur du laboratoire.

h. Le conduit d'air est équipé d'un filtre de nid d'abeilles et d'une admission de gaz pour installer la feuille de guide.

i. La feuille réglable de turbulence dans un conduit qui renforce la vitesse du vent et réduit la turbulence. L'acier inoxydable ne changera pas la position avec le changement de la pression de vent.

j. Le matériel de conduit d'air est fait d'acier inoxydable avec l'anticorrosion et la résistance à hautes températures, la taille est : 2130 (w) X 762 (h) X 3000 (l) millimètres.

k. La fan est 220V, 50HZand triphasé. La vitesse du vent peut être ajustée automatiquement avec le système inverse. Le débit minimum est 300m3/min.

l. L'inverseur a la fonction de la vitesse infiniment variable, qui peut ajuster la fonction entre 0-100%.

m. Les brûleurs à gaz (pour le feu, la propagation de la flamme et l'essai intermittents de marque de vol) 1.12M long, diamètre de 60.3mm et du côté du panneau d'essai a une largeur 0.91M de 12.7mm longtemps fendu.

n. Le brûleur à gaz peut fournir 22000Btu/min (387kWh) et peut automatiquement ajuster le débit de gaz selon trois genres de catégories de combustion d'A, de B et de C.

o. Le circuit d'allumage automatique assure la sécurité de l'essai. Et la haute pression de minimum de l'électrode d'allumage est le mètre d'écoulement de la masse 1.8kVp, qui commande le débit de gaz selon les différentes normes. Classe A et B : 21000 | 22000 Btu/min (369 | 387 KWHs) 10 minutes, classe C : 18000 | 19000 Btu/min (316 | 334 KWHs) 4 minutes.

p. Le système par acquisition de données est écrit en langue de programme de LabView. Et le conseil par acquisition de données est fourni à la société de Ni des Etats-Unis.

q. Le système par acquisition de données comprend les pièces suivantes :

module d'entrée de thermocouple de bit du ① 16

module d'entrée de conversion de module de bit du ② 16

Module d'entrée et sortie de données de ③

module de sortie de conversion de module de bit du ④ 12

plaques arrière de cuvette du ⑤ 4 et 8

Module de temps de Labview de ⑥

Temps de Labview de ⑦/module d'Ethernet

r. Système informatique

s. Le système de test de marque fournit à un brûleur à gaz une flamme capable d'avaler le matériel brûlant et la température de brûleur à gaz peut être ajustée sur 880± 10 C

t. Une maille en métal peut soutenir le matériel et le plateau est rotatif pour faciliter la pleine combustion du matériel.
