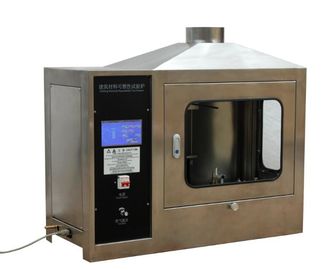

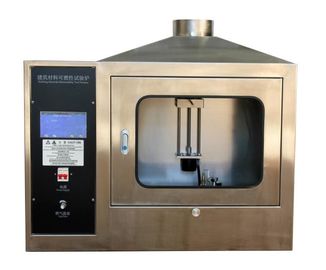

Appareil de contrôle d'inflammabilité de matériau de construction d'en 11925-2 avec le contrôle d'écran tactile

Forneau d'essai de l'inflammabilité des matériaux de construction avec contrôle à écran tactile

SL-FL13 Produit à combustion simple

Fournir des données précises et fiables pour l'essai des propriétés de combustion de vos matériaux.

Vue d'ensemble du produit

SL-FL13 élément à combustion simple est strictement conforme à GB/T 20284‐2006 et BS EN 13823, ainsi qu'à d'autres normes d'essai internationalement reconnues.Il est idéal pour les essais de classification des performances au feu et la R & D de matériaux de constructionL'appareil est doté d'un chariot à échantillons double verticale équipé d'un brûleur à sable propane,et intègre une mesure de la vitesse de libération de chaleur et de production de fumée de haute précision, protection contre les UV et contrôle intelligent entièrement automatique.

Cela vous aide à évaluer avec précision les caractéristiques de réaction au feu de vos produits, à réussir la certification de classification incendie GB/T 8624 et à accélérer le temps de commercialisation de vos produits.

Résumé technique

1Composition du système

• Chariot (qui contient deux échantillons verticaux) + cadre fixe + capot de collecte de gaz + conduit d'échappement de type J
• Ventilateur centrifuge + régulateur de vitesse + section de mesure complète + armoire d'analyse des gaz + système d'acquisition de données

2- Chariot d'essai et système d'allumage

• Deux positions verticales pour les échantillons; brûleur à sable au bas de l'angle vertical
• Méthode d'allumage en surface; le système de détection de flamme assure une protection contre les flammes
• Brûleurs auxiliaires montés sur cadre fixe, également équipés d'un système de détection de flamme

3Système d'échappement

• Capot de collecte de gaz en acier inoxydable au sommet du cadre
• tuyau d'échappement de type J en acier inoxydable: diamètre intérieur (315±5) mm, avec isolation en laine minérale à haute température de 50 mm
• Débit continu des gaz d'échappement: 0,50 0,65 m3/s, réglé par fréquence
• Ventilateur centrifuge: résiste à une température maximale de 300°C, adapté à l'étalonnage par étapes et à des conditions de haute température

4- L'approvisionnement en gaz et le contrôle du débit

• Régulateur de débit de masse: plage 0 ± 2,5 g/s, précision ≥ 1,5% de la lecture
• Contrôle automatique de l'alimentation en gaz à 647 mg/s et 2000 mg/s; variation de la vitesse d'alimentation ≤ 5 mg/s pendant l'essai, garantissant une puissance de chaleur de 30,7 ± 2 kW

5Système de prélèvement et de conditionnement des gaz de combustion

• Composants: filtre à cendres → piège à froid → deux colonnes de séchage → pompe à échantillonnage → pompe péristaltique
• Tête de filtre à cendres: PTFE solide avec filtre interne de 0,5 μm
• Pompes à diaphragme: débit de 400 L/h, résistantes aux températures élevées et à la corrosion
• Condensateur de compresseur: capacité de refroidissement 320 kJ/h, stabilité du point de rosée 0,1°C, variation statique 0,1 K, protection IP20
• Rotamètre importé: gamme 0 5 L/min, régle le débit d'entrée de l'analyseur

6Analyseurs de gaz (O2 et CO2)

7. Section de mesure (tubes et capteurs)

• un tuyau de 2155 mm contenant:

• Sonde de pression
• Trois thermocouples
• Sonde d'échantillonnage de gaz
• Système de lumière blanche

• Sonde de pression bidirectionnelle: portée (0 100) Pa, précision ± 2 Pa, temps de réponse à 90% ≤ 1 s
• Sonde de prélèvement de gaz connectée au dispositif de régulation du gaz et aux analyseurs d'entrée d'O2/CO2

8. Mesure de la fumée Système optique

• Source lumineuse: incandescente, température de couleur (2900 ± 100) K
• Monté sur le côté du tuyau d'échappement par un joint souple
• Système de lentille: collecte la lumière dans un faisceau parallèle ≥ 20 mm de diamètre; le diamètre du trou émettant de la lumière (d) et la distance focale de l'objectif (f) satisfont à d/f < 0.04
• Détecteur: photodiode de silicium avec:

• Stabilité linéaire: 0,1%
• Plage de mesure de 10 bits
• Réponse spectrale conforme à la courbe CIE V ((λ), précision ≥ ± 5%

• Temps de réponse de 90% du système d'atténuation optique ≤ 3 s
• Air comprimé introduit dans le tube latéral pour maintenir le dispositif optique propre et maintenir la spécification de dérive

9Fonctions logicielles et d'étalonnage

Le logiciel fournit des interfaces pour:

• Étalonnage de l'analyseur O2/CO2 (bruit et dérive)
• Étalonnage du système optique (bruit et dérive pour la mesure de la fumée)
• Étalonnage du filtre du système optique
• Étalonnage du volume d'air (plage de commande)
• Étalonnage par étape et étalonnage par heptane

Exigences en matière d'étalonnage par étape:

• Temps de retard de l'analyseur O2/CO2 ≤ 30 s
• Temps de réponse de l'analyseur d'O2/CO2 ≤ 12 s
• Temps de réponse de l'interrupteur de brûleur ≤ 12 s
• Temps de réponse à la température ≤ 6 s
• Le rapport Q_gas_30s(T) / HRR_30s(T) doit être continu à (100 ± 5) %.
• Différence entre la RH moyenne de l'étape 2 et de l'étape 3 ≤ 0,5 kW

Acceptation de l'étalonnage de l'heptane

• La valeur calorifique par unité de masse: THR/m = 4456 ± 222,8 MJ/kg

10. Paramètres de sortie de test

• Taux moyen de dégagement de chaleur RHRav (t)
• Réduction de la chaleur totale
• 1000 × [RHRav(t) / (t‐300) ] (utilisé pour le calcul de la FIGRA)
• Indice du taux de croissance des feux FIGRA
• Dégagement total de chaleur à 600 s ¢ THR600
• Occurrence d'une propagation de la flamme latérale
• Taux moyen de production de fumée
• Production totale de fumée TSP (t)
• Les données de référence doivent être fournies à l'autorité compétente.
• Indice du taux de croissance de la fumée
• Production totale de fumée à 600 s ¢ TSP600s

11Normes, dimensions et poids

• Normes: EN 13501, EN 13823
• Les dimensions: 3000 mm (W) × 4500 mm (H) × 3000 mm (D)
• Poids: 650 kg

Application du projet

Épreuves incendiaires et classification des matériaux et produits de construction

Épreuves incendiaires de la marque CE pour les produits de construction

Évaluation de la réaction au feu ¥ pour le développement de nouveaux produits

Contrôle de la qualité et inspection en sortie pour les lignes de production

Exigences relatives à l'installation

Hauteur d'installation: au moins 5 mètres

Surface au sol: au moins 3 m x 3 m

Les besoins en puissance: 220V, 10A; 380V, 5KW

Température ambiante: de 10 à 35 °C

Besoins en gaz: gaz propane

gaz d'étalonnage: N2, gaz standard CO2

Norme d'étalonnage: heptane

Questions fréquemment posées

Q1: Est-il conforme à mes normes?

R1:Oui. Conforme à la norme EN 13823 et à la norme GB/T 20284. Les résultats prennent en charge la classification EN 13501‐1 (A2BCD). Fonctionne avec les versions actuelles et les versions antérieures.

Q2: Quelle est sa stabilité et sa précision?

A2: Très. Chauffage, allumage et collecte de fumée entièrement automatisés. L'étalonnage est rigoureux, l'analyseur de gaz réagit en 3 s, l'acquisition de données en 5 s. Tous les délais standard sont respectés.

Q3:Quels paramètres couvre-t-il?

A3:Tous les éléments clés: HRR, THR, FIGRA, SPR, TSP, SMOGRA, plus LFS et gouttelettes détermine directement le grade EN 13501-1 ou GB 8624.

Q4: Facile à utiliser?

R4:Absolutement.Interface intuitive, commande automatique allumage/gaz.Formation sur place incluse.

Q5:Cost-effectif?

R5:Une unité fait tout économise de l'espace et du budget.Construit avec des composants importés haut de gamme pour une fiabilité à long terme et une maintenance réduite.

Q6:Maintenance et soutien?

A6: garantie d'un an + support à vie couvre l'installation, la formation, l'étalonnage, le développement de tests et le conseil en accréditation CMA/CNAS.

Service après-vente et soutien technique

Assistance après-vente d'un an, assistance technique à vie

Installation et étalonnage de l'équipement

Services d'étalonnage

Soutien à l'élaboration de méthodes d'essai

Formation technique

Informations de contact

Pour obtenir les spécifications techniques complètes, un devis ou pour planifier une démonstration, veuillez contacter notre équipe commerciale ou nos concessionnaires agréés.Nous vous fournirons un soutien et des services techniques professionnels et rapides.
