Équipement d'essai d'inflammabilité de pile solaire d'appareil de contrôle d'inflammabilité de matériaux de construction Comforms

Comforms inflammables d'équipement d'essai de pile solaire aux normes de l'UL 1730 ASTM E108

Lancement de produit

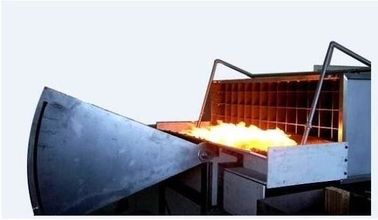

La propagation de la flamme de pile solaire et la machine brûlante d'essai de marque est basée sur la conception de l'UL 1730, du CEI 61730-2 et le développement. Est simuler de vraies conditions pour évaluer le toit et les composants de la représentation résistante au feu de l'instrument, dans des spécimens d'A1.82m, de b 2.4m et de c 3.9m pour évaluer le niveau d'A~C. Peut également être employé dans la représentation ignifuge des composants photovoltaïques utilisés dans cet essai.

Normes

UL 1730 : détection de fumée d'unité de logement de personne multifamiliale et de chambre d'hôtel
moniteurs : détection de signal électrique de la poussière de maison ;
UL 790 : méthode standard d'essai de feu pour des matériaux de bâche de toit ;
ASTM E108-04 : méthode standard d'essai de feu pour des matériaux de bâche de toit ;
NFPA 256 : essai de feu de plate-forme de toit.
Annexe b du CEI 61730-2 : essais de feu sur des modules de picovolte.

Caractéristique d'équipement

Pièces structurelles
1. Matériaux de bâche de toit de contreplaqué, dimensions : 1 300 (w) X1,000 (d) x120 (h), à
installez l'échantillon d'essai ;
2. le tableau d'essai de Non-combustibilité, installé à la fin de l'essai, peut arrêter l'essai
panneaux gâchés ;
3. le tableau de commande de fan d'acier inoxydable, l'angle d'essai peut être ajusté,
taille : 1 440 (l) X 940 (h) millimètres ;
4. utilisé pour soutenir l'essai de la parenthèse de cadre principal, acier anticorrosion, dimensions : 1 020 (l) X 1 000 (d) X 1 473 (h) millimètres ;
5. montage de plat non-combustible, installé devant le cadre pour simuler
gouttières et corniche, extension de la flamme du brûleur au spécimen,
dimensions : 330 (w) X 2 130 (d) X 584 (h) millimètres ;
6. débit d'air pour le panneau d'essai : le ± 19 8 km/h (5.5M/sec), et configurent
moniteur d'anémomètre ;
7. des tuyaux distincts de ventilation, peuvent être extraits de l'extérieur de l'air de laboratoire ;
8. le filtre de nid d'abeilles est installé dans le conduit d'air, ailette de guidage d'admission installée de gaz ;
9. colonnes d'aérage équipées du panneau d'ajustement de pente pour ajuster la direction de circulation d'air ;
10. les tuyaux de ventilation attachés au guide, peuvent augmenter la vitesse pour assurer le flux d'air d'essai d'approvisionnement de l'interférence extérieure, plaques guides faites d'acier inoxydable, emplacement ne change pas avec de la pression de vent ;
11. canalisez les matériaux pour l'acier inoxydable, anticorrosion et résistant à la chaleur, taille : 2 130 (w) X 762 (h) X 3 000 (l) millimètres ;
12. La fan 220V, 50HZ, puissance triphasée, est équipée d'un système inverse peut automatiquement ajuster la vitesse du vent, écoulement minimum pour 300m3/min ;
13. Inverseur infiniment variable de vitesse, 0-100% réglable ;
14. Les brûleurs à gaz (pour Shi intermittent Huo, diffusion de flamme et feu de vol), 1.12m, 60.3mm, se déplaçant le côté d'essai a un 12.7mm (w) *0.91m (long) fendu ;
15. Le brûleur à gaz peut fournir un 22,000Btu/min (387kWh), et selon a, b, niveaux de combustion de c trois, l'écoulement de contrôle à haute précision de gaz de soupape de commande de gaz,
16. Le thermocouple supérieur de brûleur est installé 58.7mm, 888 que le ± peut examiner le ºC 28 ;
17. Le circuit d'allumage automatique, assurent la sécurité de la représentation d'essai, contrôleur d'écoulement de la masse de l'électrode 1.8kVp d'allumage est la pression minimum selon des normes, des débits de gaz de contrôle, la classe A et le B différents : 21 000 | 22 000 Btu/min (369 | 387 KWHs) pendant 10 minutes, classe C : 18 000 | 19 000 Btu/min (316 | 334 KWHs) 4 minutes ;
18. Contrôle de température A et B classe du système : 760±28ºC (1400±50ºF) - 21 000 | 22 000 Btu/C classe de la minute : 704±28 c (1300±50ºF) - 18 000 | 19 000 Btu/min
19. Les indicateurs de pression de haute précision et la valve de régulation de pression commande la pression de gaz ;
1)- Chaque transfert au gaz dans les brûleurs doit suivre des méthodes de contrôle d'un essai différent et ;
2)- GNL : utilisant MFM peut exactement mesurer l'écoulement (contrôle de valve de contrôle de flux) ;
3)- LPG : débit d'air utilisant le système d'inverseur : la plate-forme d'essai à 19 km/h du ± 8 (5.5M/sec) ;
20. Des matériels de support métalliques de maille, palettes peuvent être tournés, de sorte que pleine combustion de
matériaux ;

Examinez la section

1. Système de contrôle d'ordinateur de logiciel de gestion spécial des Etats-Unis pour l'expérience de Labview, éboulis d'affichage à cristaux liquides de l'intégration 10,2 « ;
2. des systèmes par acquisition de données, langage de programmation de LabView est employés pour programmer, des offres par acquisition de données de Ni des Etats-Unis de cartes
3. le système par acquisition de données comprend les pièces suivantes :
module d'entrée de 16 bits de thermocouple de ①
module d'entrée de conversion d'a/d de bit du ② 16
Module d'entrée/sortie de données de ③
module de sortie de conversion d'a/d de bit du ④ 12
carte mère de fente du ⑤ 4 et 8
Modules de Labview de ⑥
⑦ Labview/module réseau Ethernet
4. les systèmes d'essai de marque, brûleurs à gaz, la flamme ont englouti le matériel brûlant, le brûleur à gaz est la température 880±10ºC peuvent être ajustés.

Les résultats de norme

1. normes de général pour la diffusion de flamme
① toute partie des matériaux de bâche de toit (composant ou panneau) de la plate-forme d'essai dans la flamme ou les particules rougeoyantes soufflées,
Le ② peut glisser, la fente, matériaux de bâche incurvés de toit, tels que la plate-forme de toit ouverte,
Sécurité incendie de ③ évaluant A : la gamme de diffusion de flamme est 1.82M,
Niveau B de sécurité incendie : la gamme de diffusion de flamme est 2.4M,
Sécurité incendie luxuriante de C : le secteur de propagation du feu est 3.9M,
Mesuré à partir du bord de la propagation de la flamme d'échantillon,

normes 2.General pour la combustion de toit
① toute partie ou composant du panneau de la plate-forme d'essai en flammes soufflant ou tombant,
Les pièces de ② de la plate-forme de toit ou d'une partie d'un panneau dans la structure de toit ou le composant sous forme de particules lumineuses disparaissent,
Le ③ continuent des composants ou des panneaux de la combustion
