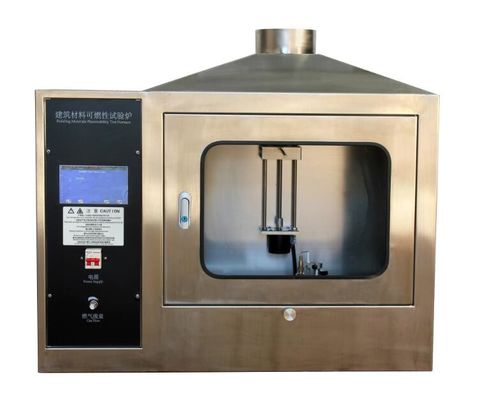

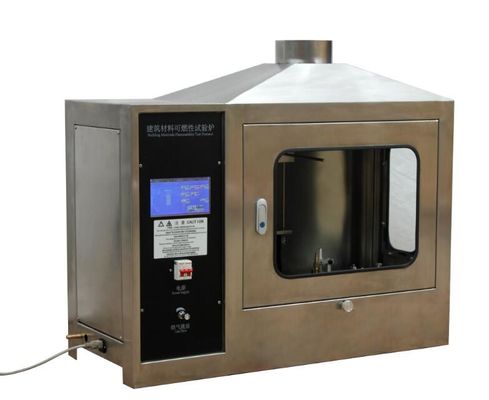

Testeur d'inflammabilité automatique des matériaux de construction

Testeur automatique d'inflammabilité pour les matériaux de construction

Application du projet
Testeur d'inflammabilité des matériaux de construction, destiné à déterminer l'inflammabilité des produits de construction soumis à des chocs directs de matériaux verticaux
source de flamme unique selon le principe de Klein Brenner allemand, pour les catégories connexes B, C, D, e, Bfl, Cfl, Dfl et Efl dans tous les combustibles
test de matériaux, le dispositif fournit une solution globale, et est applicable à l'opérateur, le testeur répond également à la classe DIN 4102-1;
Exigences relatives aux essais B2.

Les normes

Pour l'utilisation de l'équipement de traitement de l'eau, la norme EN ISO 11925-2 est appliquée.

Spécification

1boîte en tôle en acier inoxydable de 0,5 mm;
Test d'observation à double angle de porte en verre trempé en acier, double (avec verrou) pratique et pratique
L'allumage automatique à haute pression, une combustion durable;
La source d'allumage peut être inclinée automatiquement de 45 degrés;
hauteur de flamme à régler à travers la soupape de régulation fine;
Le support d'échantillonnage peut être déplacé vers le haut et vers le bas, avant et après;
Équipé de deux pinces à échantillons.
échelle de mesure de la flamme;
Un haut degré d'automatisation, des données expérimentales précises, facile à utiliser;
Taille du placard: largeur 835 × profondeur 400 × hauteur 815 mm

Dimension de l'emballage: longueur103*largeur50*hauteur100mm

Poids brut: 82,5 kg
Matériau: acier inoxydable de 1,5 mm
Le fond de la boîte est une ouverture naturelle plate, les ouvertures de la ventilation 5cm * 5cm grille (en fait 1,5 mm d'épaisseur ouvertures d'acier, 50 mm de hauteur) pour garder l'air à travers le lisse
Touchez l' écran:
a. Taille: écran de 7 pouces, largeur effective de 15,5 cm et largeur effective de 8,6 cm;
b. Résolution: 800 * 480
c. interface de communication RS232, CMOS 3.3V ou TTL, port série
d. capacité de stockage: 1 G
e. Utilisation de l'affichage du pilote FPGA pur matériel, "zéro" temps de démarrage, la puissance peut fonctionner
f. en utilisant l'architecture M3 + FPGA, M3 est responsable de la résolution des instructions, l'affichage TFT axé sur FPGA, la vitesse et la fiabilité sont à la tête du même type de programme
g. Le contrôleur principal utilise un processeur à faible consommation, passe automatiquement en mode économie d'énergie

Caractéristiques

La chambre de combustion est en acier inoxydable résistant à la corrosion, pour maximiser la durée de vie.
Il est équipé de grandes portes avant et latérales pour faciliter l'accès, qui sont vitrées avec du verre trempé pour une vue complète du spécimen pendant l'essai.
Un ensemble de brûleurs largement réglable, monté sur des coureurs, pour permettre à la petite flamme pré-mélangée d'être inclinée à un angle de 45 degrés par rapport à l'échantillon et d'être offerte à celui-ci en un seul mouvement de fluide.
Porteur de spécimens pouvant contenir des spécimens jusqu'à 60 mm d'épaisseur comprise.
Un cadre de support de l'échantillon entièrement réglable qui facilite le mouvement latéral du support de l'échantillon de sorte que la flamme puisse être appliquée soit à la position centrale de l'échantillon, soit à des points séparés latéralement.
L'angle du brûleur est réglable à 90/45 degrés.
Le rotamètre contrôle la hauteur de la flamme.
Outil de mesure de la hauteur de flamme.
Automatique et facile à utiliser, accès aux données précis.
Le contrôle PLC.
Système d'allumage automatique par étincelle et chronométrage.

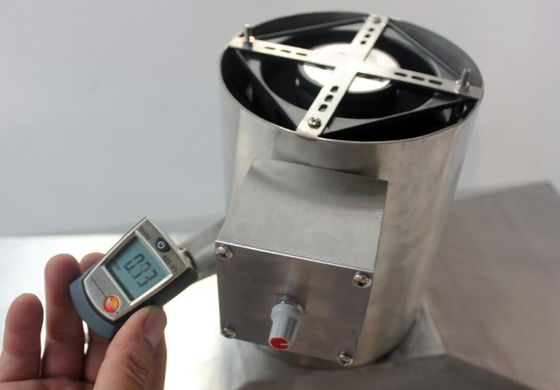

L'anémomètre est facultatif.
Surveillance et suivi des données en temps réel.
Porte-échantillon en acier inoxydable en forme de U.

Matériaux de construction à combustion automatique
