Lieu d'origine: | Chine |
Nom de marque: | Skyline |
Numéro de modèle: | Le nombre de points de contrôle |
Quantité de commande min: | 1 |
---|---|
Prix: | $3000-6000 |
Détails d'emballage: | Caisse de contreplaqué |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | T/T, L/C, D/A, D/P |
Capacité d'approvisionnement: | 20 ensembles par mois |
Axe des abscisses: | 100 millimètres | Axe Y: | 100 millimètres |
---|---|---|---|
Rapport optique: | 10x, 20x, 50x, 100x | Le pouvoir: | 10/220V ((AC).50/60Hz,400W |
Exactitude de mesure: | (3+L/200)um | ||
Surligner: | Équipement optique à 100 mm x axe,équipement optique pour les axes x et y |
Applications et but de l'essai

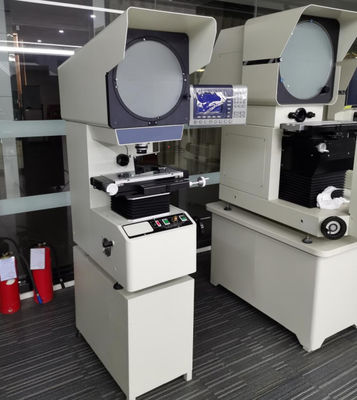

La qualité du système optique de ce produit est excellente, l'image de l'objectif est claire et le grossissement est précis.l'erreur de mesure du contour est inférieure à 0.08%; l'erreur d'indication des coordonnées de mesure peut atteindre (3+L/200) μM; il est équipé d'une micro-imprimante spéciale et d'un interrupteur à pied, ce qui est très pratique pour la sortie et l'échantillonnage des données.L'image de la pièce peut être une image entièrement verticale ou une image inversée. L'ascenseur à axe Z de ce projecteur adopte une méthode de transmission par rail de guidage, ce qui améliore la stabilité et la durabilité du fuselage.
Avantages
Comparé à des produits similaires, le projecteur de mesure produit par notre société présente les caractéristiques suivantes:
1Cet instrument est capable de détecter efficacement les contours et les formes de surface de diverses pièces complexes, telles que: modèles, pièces d'emboutissage, cames, filetage à vis, engrenagesmachines de formage pour le fraisage et autres outils, couteaux et pièces, ainsi que des bornes, des horloges et de l'acier
2Il est largement utilisé dans les machines, les moules, les compteurs, l'électronique, l'industrie légère et d'autres industries.Il s'agit d'un équipement de vérification des mesures indispensable pour les salles de mesure et les ateliers de production..
3. précision de mesure des instruments: (3+L/200) μm
4Résolution numérique des coordonnées X et Y: 0,0005 mm
5. Système de traitement des données: DP100 système de traitement des données multifonctionnel, affichage chinois complet peut faire l'échantillonnage multi-point, la rotation de coordonnées, point, ligne, distance,détection d'angle RS-232 sortie de données, peut afficher des graphiques de mesure.
6Il adopte une turbine à angle de 45° et une tige de vortex pour le levage.
Paramètres techniques
150*50mm, 200*100mm, 300*150mm peuvent être choisis
Modèle | Le nombre de points de contrôle | ||||
Tableau de travail | Voyage sur l'axe X (mm) | 200 | |||
Voyage de l'axe Y (mm) | 100 | ||||
Taille de la table en métal (mm) | 350 × 170 | ||||
Taille de la table en verre (mm) | 246 × 120 | ||||
Voyage de l'axe Z (mm) | 100 ((Pour la mise au point) | ||||
Mla précision de mesure | (3+L/200)um | ||||
Résolution de la règle de grille | 0.0005 mm | ||||
Écran de projection |
taille de l'écran ((mm): Φ300mm Adopter la technologie photolithographique japonaise, gravée avec des lignes de mots de riz. |
||||
Plage de rotation: 0 à 360° | |||||
Résolution de l'affichage de l'angle de rotation: 1° ou 0,01° Adopter un codeur rotatif japonais |
|||||
Objectif lentille
|
Magnification |
10X (Éléments essentiels) |
20X (facultatif) |
50X (facultatif) |
100 fois (facultatif) |
vue de l'objet ((mm) | Φ30 | Φ15 | Φ6 | Φ3 | |
Distance de travail (mm) | 77.7 | 44.3 | 38.4 | 25.3 | |
Système de traitement des données | Système de traitement de données multifonctionnel, capable de mesurer le point, la ligne et l'angle. | ||||
Éclairage |
Lampes halogènes de 24 V/150 W L'éclairage de transmission et de réflexion adopte des lampes halogènes de 24 V et 150 W importées d'Osram, en Allemagne. |
||||
Il fait froid. | Refroidissement par air forcé (3 ventilateurs axiaux) | ||||
Taille de la machine | 788*524*1152 mm | ||||
Le pouvoir | 110/220V ((AC).50/60Hz,400W |
