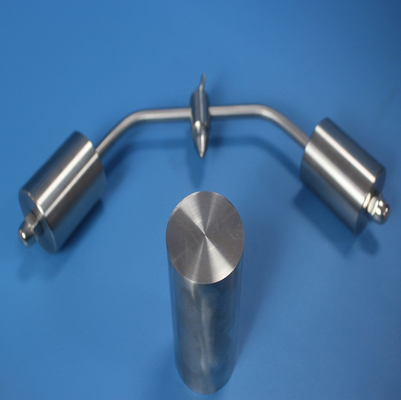

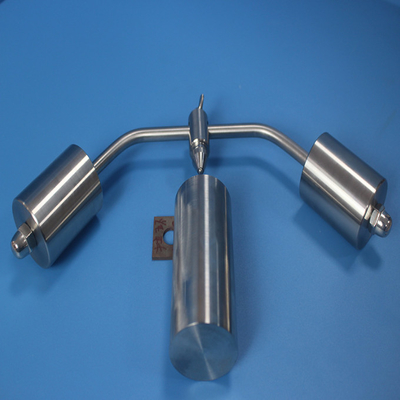

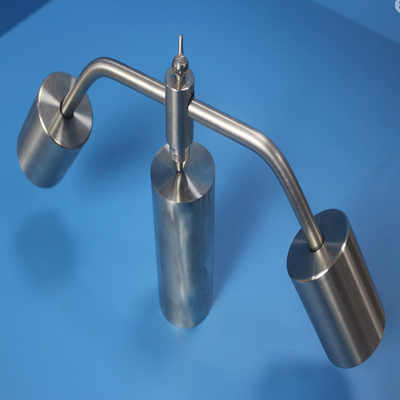

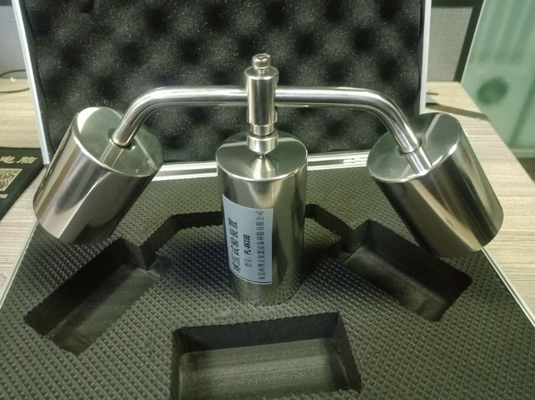

IEC60695-10-2:2014 Testeur de pression à billes / acier inoxydable / 2,4 kg

IEC60695-10-2: le numéro de téléphone de l'hôpital.2014Testeur de pression de boule

Je vous en prie.voirview:

Le dispositif est un instrument spécial conçu et fabriqué conformément aux prescriptions des dispositions normalisées pertinentes de l'essai de pression à bille.qui est utilisé pour tester la résistance thermique des matériaux non métalliques. Convient à l'essai de résistance thermique des équipements électriques et de leurs composants et pièces, des matériaux isolants électriques solides non céramiques et d'autres matériaux non métalliques.

Tparamètres techniques:

1, charge sphérique de la tête: 20N±0,2N

2, boule d'acier à entraînement: acier de roulement R2,5 mm (diamètre: 5 mm)

3, Matériau: acier inoxydable 304

4, température d'essai: 60°C±2°C

5, taille globale: 420 mm × 150 mm × 60 mm

6Poids net: 4,2 kg

S- Je vous en prie.

GB4706, GB2099, JG/T3050 "Conduits électriques isolants et accessoires pour la construction", etc.

Norme IEC60695-10-2:2003 "Essai de pression thermo-balle anormale" spécifiant la résistance des matériaux thermoplastiques à la déformation thermique causée par un projet d'essai de simulation thermique anormale

Le soldecJe vous en prie.

La boule de pression est placée sur le support et la position du corps de charge est ajustée de manière appropriée en fonction de son oscillation, puis le corps de charge est serré,la boule de pression est de nouveau placée sur le support, et la situation de balancement est observée pour déterminer l'effet d'ajustement.

Seul dans le cas de l'équilibre, la boule de pression peut être placée en douceur, sinon la boule de pression va osciller de manière significative, si elle est détectée par un équipement optique,il affectera gravement l'exactitude des résultats des essais.

Méthode d'essai:

Enveloppe dure et accessoires Prenez trois enveloppes de 80 mm de long, coupez-les en deux morceaux le long de l'axe de l'enveloppe, et prenez un morceau de chacun comme échantillon.Les accessoires peuvent être fabriqués à partir d'accessoires, selon le cas..

Mettre l'échantillon et le testeur de résistance thermique ensemble dans le four à une température de 60°C±2°C, placer l'échantillon sur la plaque du testeur de résistance thermique,placer l'objet conique de 5 mm de diamètre à l'extrémité inférieure de l'échantillon, et le maintenir pendant 1h sous une pression de 20 N (pour le manchon, il doit être pressé sur sa surface concave), et retirer l'échantillon après avoir atteint le temps indiqué.Après refroidissement à température ambiante, déterminer le diamètre de l'indentation avec une étrière vernier, dont la valeur ne doit pas être supérieure à 2 mm, pour évaluer la capacité de déformation thermique du produit d'essai à la température spécifiée

Maintenance

1. R2.5 boule d'acier est portant de l'acier, faites attention à la prévention de la rouille.

2Gardez la face de l'extrémité du support lisse et lisse.

3Pour empêcher la matière étrangère de bloquer le trou du thermocouple 2.5.

4, pour empêcher la vis de poids de se desserrer.
