Lieu d'origine: | CHINE |
Nom de marque: | Skyline |
Certification: | ISO |
Numéro de modèle: | Appareil de contrôle de batterie |
Quantité de commande min: | 1 unité |
---|---|
Prix: | Negotiable |
Détails d'emballage: | Cas de Polywood |
Délai de livraison: | 15 jours ouvrables |
Conditions de paiement: | T/T, Western Union, MoneyGram |
Capacité d'approvisionnement: | PCs 1 par mois |
La puissance d'entrée: | AC380V±10% 50/60±5Hz | Impédance d'entrée: | ≥1MΩ |
---|---|---|---|
Courant d'entrée: | 607,8 A/phase | Bruit: | ≤75db |
Câblage d'alimentation d'entrée: | Triphasé à quatre fils | Plage de température de travail: | 25℃±10℃ (précision garantie) |
Efficacité globale (Max): | 94% | Type de module de contrôle de puissance: | IGBT |
Surligner: | Équipement de test de laboratoire IGBT,équipement de test de laboratoire 600 V,équipement de test de batterie 300 A |

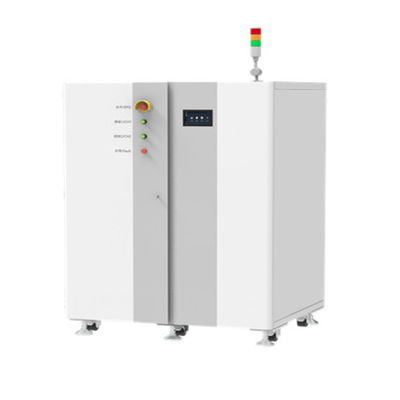

Système de test de batterie
Test de simulation de batterie d'alimentation, test de taux ;
Essais de cycle de vie ;
Puissance, capacité, détection d'énergie ;
Appariement virtuel des batteries de puissance : ajustement de la courbe de charge-décharge, détection et évaluation de la cohérence de la batterie ;
Détection de la capacité de charge et de décharge à haut débit ;
Batterie de puissance, batterie de stockage d'énergie module de détection série : surveillance de la tension des monomères, de la température des monomères (équipement haute tension).
Une plate-forme de détection de charge-décharge haute performance spécialement développée pour les modules de batterie à haute densité de puissance (packages).
Conception d'isolation de fréquence d'alimentation, combinée à une dérive à basse température, haute performance multicanal 24 bits
Puce de conversion analogique-numérique ADC, la précision en régime permanent est supérieure à celle des équipements traditionnels.
Le système a une densité de puissance élevée, une intégration multicanal et des fonctions de récupération d'énergie.
Fonctionnement HMI, étalonnage automatique intelligent à une touche.
Une variété d'adaptabilité BMS, prend en charge la charge et la décharge du port identique/différent, prend en charge le schéma relais/MOSBMS;prend en charge l'extension de communication CAN et RS485 indépendante;Prend en charge la fonction de configuration DBC.
Le contrôle à distance de l'ordinateur hôte est réalisé via Ethernet, qui peut réaliser la connexion parallèle des canaux, prendre en charge la simulation des impulsions et des conditions de travail.
Conception d'interface d'interaction homme-ordinateur, les fonctions du système sont simples et faciles à utiliser ;prendre en charge un certain nombre de paramètres personnalisés ;équipé d'un service de rappel automatique d'étalonnage régulier.
Le système de détection Module & PACK est un dispositif de charge et de décharge de haute précision spécialement développé pour les tests de batteries haute puissance.Il a les caractéristiques d'une vitesse de réponse dynamique élevée, d'une précision stable élevée, d'une configuration flexible de plusieurs canaux, etc. Il prend en charge les tests d'impulsions, les tests de durée de vie, les tests de simulation de situation industrielle.Le système dispose de fonctions d'entrée et de récupération d'énergie multicanaux, ce qui peut économiser beaucoup d'énergie pendant le processus de charge et de décharge ;il adopte une topologie de conversion CC haute fréquence bidirectionnelle, combinée à une puce de conversion AD 24 bits multicanal hautes performances, la résolution d'échantillonnage est supérieure à celle de l'équipement traditionnel à plage unique.
L'ensemble du système adopte une conception d'architecture à trois couches (couche du système d'alimentation, couche de surveillance centralisée, couche d'interaction à distance), et chaque couche est indépendante l'une de l'autre et remplit ses propres fonctions pour assurer le fonctionnement fiable du système.
Construire et améliorer le modèle de simulation MTALAB ;
Garantir la conception optimale de chaque indice de paramètre.
Supprimez efficacement le pic de résonance généré par le filtre LCL pour assurer la stabilité du système en boucle fermée.
Conception de ligne zéro triphasée :Adoptant une conception avancée de ligne zéro triphasée, grâce à un circuit PFC de pont triphasé mature et fiable, la tension du bus est stable, répondant aux besoins de réponse rapide;
Haute puissance et faibles harmoniques :facteur de puissance bidirectionnel > 0,99, harmonique de courant faible < 5 %, adapté à divers réseaux électriques difficiles, et l'onduleur est connecté au réseau de manière fiable ;
conception d'isolation de fréquence :à travers le transformateur d'isolement de fréquence de puissance, isolation bidirectionnelle, flux d'énergie bidirectionnel, stable et fiable;
Compatibilité forte :excellente compatibilité électromagnétique, le module est plus fiable et efficace.
Adoptez le circuit BUCK-BOOST :adoptez un circuit BUCK-BOOST efficace et fiable pour obtenir une réponse rapide de la charge et de la décharge ;
Conception de filtre LCL haute performance :combiné avec un circuit de filtre LCL haute performance, faible ondulation, haute précision, contrôle indépendant de chaque canal, prise en charge de la connexion parallèle canal/module ;
Répondre aux différentes exigences de test :La topologie prend en charge une transformation flexible et peut être étendue pour être compatible avec différents ports de charge et de décharge, une décharge de pression négative nulle et répondre à divers besoins de test de batterie.
Liste des accessoires d'équipement | ||
numéro de série | Nom | Remarque |
1 | Ligne de sortie de courant du canal principal | 3m de long |
2 | Ligne d'échantillonnage de tension du canal principal | 3 mètres de long |
3 | Le fil de courant est connecté à la borne de la batterie | Nez de ligne |
4 | Ligne de prélèvement de température voie auxiliaire | 3 mètres |
5 | Cordon d'alimentation secteur | Câble, 3 mètres de long |
6 | ligne de communication réseau | Paramétrage du champ |
Fonction d'enregistrement de segments de données | |
Chaque étape a des conditions d'enregistrement indépendantes, qui peuvent être définies en 3 étapes en fonction de la tension | |
base de données | |
Gérez de manière centralisée les données de test avec la base de données MySQL | |
Méthode de sortie des données | |
EXCEL, TXT, Graphiques | |
Type de courbe | |
dessin personnalisable | |
Méthode de communication de l'ordinateur hôte | |
Basé sur le protocole TCP/IP | |
extension de réseau | |
Basé sur LAN, segment de réseau indépendant, le pool IP est défini en fonction du nombre d'appareils | |
étalonnage | Y compris le logiciel d'étalonnage de courant et de tension |
serveur | |
Processeur i5 et supérieur, fréquence supérieure à 2,4 G, mémoire supérieure à 8 G Windows 10 Pro Disque dur système 500G ou plus Une alimentation UPS (recommandée) changer |
|
Système logiciel NEWARE | |
Logiciel de contrôle de test client BTS 8.0.X Logiciel d'analyse de données BTSDA8.X |
|
interface | |
port réseau |
Le système de composition chimique de détection de batterie BTS est basé sur le réseau de bureau d'origine et la plate-forme de travail de l'équipement informatique.Il est très facile à mettre en œuvre, le fonctionnement est simple et l'utilisateur peut se connecter au système à distance via Internet pour réaliser diverses opérations sur l'équipement ;en utilisant la connexion réseau et la base de données SQL, le contrôle centralisé de plusieurs armoires d'équipements connectés et la gestion, l'analyse et les statistiques centralisées de toutes les données.La figure 4 est un schéma de déploiement de réseau d'un dispositif de détection de batterie BTS.
Température | ||
plage de température de travail | 25℃±10℃ (précision garantie) | |
Plage de température de stockage | -20℃~50℃ | |
humidité | ||
Plage d'humidité relative de l'environnement de travail | ≦70% HR (pas de condensation) | |
Humidité relative de l'environnement de stockage | ≦80% HR (pas de condensation) | |
classe de protection | ||
IP20 |
Spécifications techniques | ||
1. Modèle d'équipement | ||
1. Code matière | 6002n-600V300A | |
2. Informations sur la chaîne | ||
1. Nombre de canaux | Canaux par rack | 2 |
2. Canal principal | Caractéristiques du canal |
La source de courant constant CC-CV et la source de tension constante adoptent double structure en boucle fermée |
Mode de contrôle des canaux | Contrôle indépendant | |
Canaux en parallèle |
Prend en charge jusqu'à 4 canaux en parallèle, les tests d'impulsions et analogiques ne sont pas pris en charge après une connexion parallèle |
|
3. Indicateurs d'entrée | ||
1. Puissance d'entrée | AC380V±10% 50/60±5Hz | |
2. Facteur de puissance | ≥99% (pleine charge) | |
3. THDi _ | ≤5% (pleine charge) | |
4. Impédance d'entrée | ≥1MΩ | |
5. Puissance d'entrée | 400KW | |
6. Courant d'entrée | 607,8 A/phase | |
7. Efficacité globale (Max) | 94% | |
8. Bruit | ≤75dB | |
9. Détection et échantillonnage de tension et de courant | Connexion à quatre fils (même port pour la charge et la décharge) | |
10. Type de module de contrôle de puissance | IGBT | |
11. Câblage d'alimentation d'entrée | Triphasé à quatre fils | |
12. Protection |
Anti-surtension, anti-îlotage, sur et sous-fréquence, sur et sous-tension, protection contre les pertes de phase, etc. |
|
4. Indicateurs de fonction et de performance | ||
1. Tension | Plage de mesure par canal | Chargement : 0V~600V |
Décharge : 10V~600V | ||
Tension de décharge minimale | 10V | |
précision | ± 0,02 % de la PE | |
Résolution | 24 bits | |
2. Courant | Plage de mesure par canal | 1.5A~300A |
Précision (plage indépendante) | ± 0,05 % de FS | |
Courant de coupure à tension constante | 300mA | |
Résolution | 24 bits | |
3. Puissance | puissance de sortie monocanal | 180KW |
La puissance de sortie du machine entière |
360KW | |
4 fois | Temps de réponse actuel | ≤5ms |
Temps de transition actuel | ≤10ms | |
Temps de pas minimal | 0.1s _ _ | |
5. Mode de charge et de décharge | Mode charge et décharge |
Charge à courant constant, charge à tension constante, courant constant et charge à tension constante (transition en douceur du courant constant au tension constante, empêchant les pointes de courant et les courants importants d'avoir un impact la batterie, protégeant la batterie), charge à puissance constante |
Décharge à courant constant, décharge à tension constante, décharge à puissance constante, décharge à résistance constante |
||
Date limite | Tension, courant, temps relatif, capacité, -ΔV | |
6. Étapes de simulation des conditions de travail | mode de charge | courant, puissance |
mode de décharge | courant, puissance | |
basculer | Prise en charge de la commutation continue de charge et de décharge | |
Date limite | heure, numéro de ligne | |
Télécharger le volume de données | Prise en charge maximale de 1 million de téléchargements en ligne | |
7. Pas d'impulsion | mode de charge | courant, puissance |
mode de décharge | courant, puissance | |
Largeur d'impulsion minimale | 100ms | |
nombre d'impulsions | Une seule étape d'impulsion peut prendre en charge 32 impulsions différentes | |
Commutation continue de charger et décharger |
Une étape d'impulsion peut réaliser une commutation continue de la charge à la décharge | |
A partir des conditions | Tension, temps relatif | |
8. Test de résistance interne DCIR DC | Prend en charge les points personnalisés pour le calcul DCIR | |
9. Protection de sécurité | protection des logiciels | Protection des données en cas de mise hors tension |
Avec fonction de test hors ligne | ||
Les conditions de protection de sécurité peuvent être réglées et le réglage les paramètres incluent : limite inférieure de tension, limite supérieure de tension, courant limite inférieure, limite supérieure actuelle, temps de retard |
||
protection matérielle |
Protection de connexion anti-retour, protection contre les surtensions, protection contre les surintensités, protection contre les surchauffes, etc. |
|
5. Gestion et analyse des données | ||
1. Méthode de réglage par étapes | Édition de formulaire | |
2. Enregistrement de données | état d'enregistrement | Intervalle de temps minimum : 10 ms (100 ms pour l'accès au canal auxiliaire) |
Intervalle de tension minimum : 1,2 V | ||
Intervalle de courant minimum : 0,6 A | ||
fréquence d'enregistrement | 100 Hz (10 Hz lorsqu'il est connecté au canal auxiliaire) | |
3. Base de données | avec base de données MySQL | |
4. Méthode de sortie des données | Excel, Txt | |
5. Type de courbe | Tracé personnalisable, 4 axes Y | |
6. Lecture de codes-barres | Prend en charge la fonction de numérisation de codes à barres, qui peut être réalisée par un code à barres de batterie | |
Gestion et traçabilité des données historiques | ||
6. Méthode de communication | ||
1. Mode de communication de l'ordinateur hôte | Basé sur le protocole TCP/IP | |
2. Interface de communication | Ethernet | |
3. Le baud de communication taux de l'ordinateur inférieur |
Bande passante 1M | |
4. Débit en bauds de communication de l'ordinateur hôte | 10M ~ 100M adaptatif | |
5. Méthode de mise en réseau | Configurer un réseau local via des commutateurs et des routeurs | |
6. Extension de communication (facultatif) |
Prend en charge la communication CAN, RS485 et la communication BMS, avec Fonction de configuration DBC |
|
7. Exigences environnementales, taille et poids | ||
1. Température de travail |
-10℃ ~ 40℃ (dans la plage de 25±10℃, la mesure la précision est garantie : la dérive de précision est de 0,005 % de FS/℃) |
|
2. Température de stockage | -20℃~50℃ | |
3. Humidité relative de l'environnement de travail | ≤70% HR (sans condensation) | |
4. Humidité relative de l'environnement de stockage | ≤80% HR (sans condensation) | |
5. Taille de l'équipement W*D*H | / | |
6. Poids | / | |
sept.AUXsystème de test auxiliaire(optionnel) | ||
1. Canal auxiliaire de température | écart de température | Thermistance : -30 ℃ ~ 120 ℃ |
Thermocouple : -200 ℃ ~ 260 ℃ | ||
précision de la température | ± 1 ℃ (dans les 2 m de longueur de fil) | |
résolution de température | 0.1℃ | |
2. Canal auxiliaire de tension | plage de tension | 0V ~ 5V |
Précision de tension | ±0,1 % de la PE | |
Résolution de tension | 0.1mV | |
3. Introduction à AUX |
Il est principalement utilisé pour surveiller la température de la surface et des languettes pendant le processus de test de la batterie. La précision du test est élevée et les données de test peuvent être liées aux données de tension et de courant principales. Dans le même temps, la température mesurée peut être utilisée comme conditions de contrôle et de protection de les étapes du processus. |
