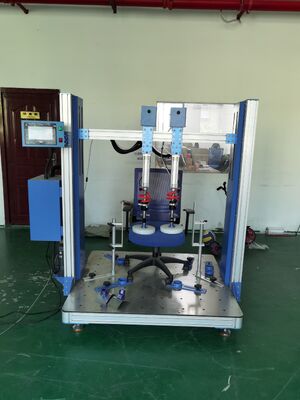

Machine d'essai de repose-bras de chaise BIFMA X5.1 avec contrôle PLC, hauteur de repose-bras de 650-780 mm et garantie de 18 mois

Cette machine de test effectue des tests statiques horizontaux et des tests de durabilité des accoudoirs, ainsi que des tests statiques verticaux et de durabilité des accoudoirs basés sur les normes BIFMA X5.1 et BIFMA X5.4.

GB/T 10357.3-2013 4.6 & 4.9; ANSI/BIFMA X5.1-2017 10.4, 12, 13, 20; EN1728-2012; EN 581; ISO 7173-1989

• Le contrôleur adopte un logiciel de test développé indépendamment par la société, qui peut réaliser l'arrêt automatique du nombre de tests prédéfini
• Avec fonction de protection d'arrêt d'urgence, opération simple, fonctionnement fiable et stable
• Avec fonction de mémoire d'arrêt/alimentation, fonction de protection contre les courts-circuits de l'équipement et autre conception, pour assurer la sécurité des utilisateurs

Applications

• Fabricants de mobilier de bureau – Tests de contrôle qualité et de développement de produits pour les accoudoirs de chaise

• Laboratoires de test et de certification – Vérification de conformité par des tiers aux normes BIFMA et autres

• Installations de recherche et développement – Validation de la conception du produit et évaluation des performances des matériaux

• Équipes d'approvisionnement et d'assurance qualité – Vérification des produits fournisseurs et inspection à réception

• Établissements d'enseignement et de formation – Enseignement et démonstration des méthodologies de test de mobilier

Questions fréquemment posées

Q1 : À quoi sert cet équipement ?

Cette machine teste la résistance et la durabilité des accoudoirs de chaises de bureau selon les normes BIFMA X5.1. Elle effectue des tests de charge statique verticale/horizontale et des tests de durabilité cyclique pour vérifier la fiabilité du produit et la conformité à la certification.

Q2 : À quelles normes est-elle conforme ?

Elle est conforme aux normes ANSI/BIFMA X5.1-2017 (Clauses 10.4, 12, 13, 20), GB/T 10357.3-2013, EN 1728-2012, EN 581 et ISO 7173-1989.

Q3 : Comment fonctionne la machine de test ?

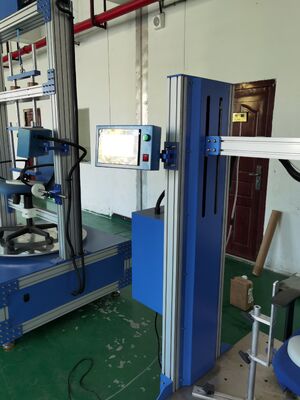

La machine utilise des vérins pneumatiques contrôlés par une vanne proportionnelle servo pour appliquer des charges précises aux accoudoirs. L'écran tactile PLC vous permet de définir les paramètres de test, de surveiller la progression et de vous arrêter automatiquement aux nombres de cycles prédéfinis.

Q4 : Quelles hauteurs d'accoudoir peuvent être testées ?

Le dispositif de fixation réglable peut accueillir des hauteurs d'accoudoir de 550 mm à 950 mm, couvrant la plupart des configurations de chaises de bureau standard.

Q5 : Combien de cycles de test peut-elle exécuter ?

Vous pouvez définir les cycles de test de 1 à 999 999. La machine s'arrête automatiquement lorsque le nombre prédéfini est atteint.

Q6 : Quelle alimentation électrique et quelle source d'air sont nécessaires ?

Elle nécessite une alimentation électrique 1∮ AC 220V et une source d'air d'au moins 0,5 MPa.

Test de charge fonctionnelle/Test de charge de preuve : Une force de 334 N (75 lbf.) sera appliquée une fois à chaque pied avant individuellement pendant une (1) minute. Retirer la force.

Test de charge de preuve : Similaire au test de charge fonctionnelle, mais la force est de 503 N (113 lbf)

Charge fonctionnelle : Une force de 750 N (169 lbf.) sera appliquée pendant une (1) minute. Retirer la force.

Charge de preuve : Une force de 1125 N (253 lbf.) sera appliquée pendant une (1) minute. Retirer la force.

Charge fonctionnelle : Une force de 445 N (100 lbf.) sera appliquée pendant une (1) minute dans la direction extérieure. Retirer la force.

Charge de preuve : Une force de 667 N (150 lbf.) sera appliquée pendant une (1) minute dans la direction extérieure. Retirer la force.

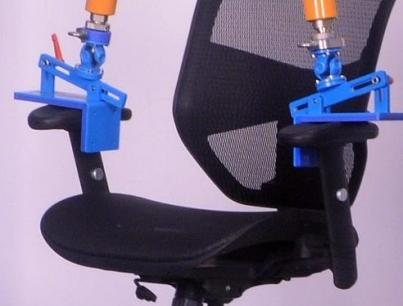

Procédure de test : Appliquer simultanément une force de 400 N (90 lbf.) à chaque accoudoir initialement à un angle de 10 degrés ± 1 degré comme illustré à la Figure 20b. Le dispositif de chargement de l'accoudoir doit suivre l'accoudoir (permettre les mouvements avant-arrière, latéraux et de rotation) lorsqu'il fléchit ou pivote. Si un dispositif de test similaire à celui illustré à la Figure 20b est utilisé, la distance d'application de la charge doit initialement être la longueur spécifiée dans la figure. D'autres méthodes d'application de la charge sont acceptables si les applications de force et d'angle sont équivalentes. La force sera appliquée et retirée pendant 60 000 cycles à une vitesse comprise entre 10 et 30 cycles par minute.
