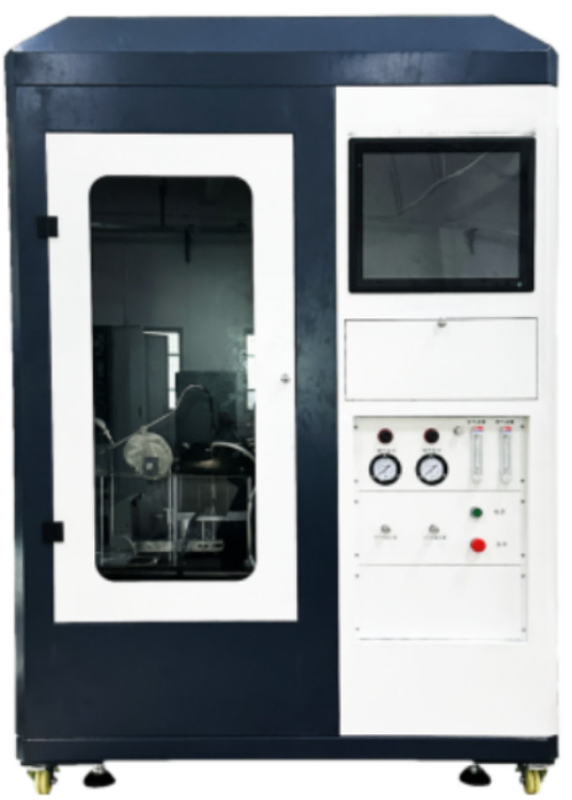

Modèle de commande PC ISO 5657 Testeur d'inflammabilité des matériaux de construction

Le nombre d'heures56 Matériau de constructionTesteur de la performance d'allumage

1Introduction à la machine

Il convient à l'essai de l'inflammabilité de la surface de feu des matériaux,composites ou composants dont l'épaisseur ne dépasse pas 70 mm lorsqu'ils sont placés horizontalement dans des conditions de rayonnement thermique spécifiéesIl peut être utilisé pour évaluer les matériaux de revêtement des murs et des plafonds, les systèmes de revêtements de sol, les revêtements extérieurs et les matériaux d'isolation thermique des conduits d'air, etc. Dans un scénario d'incendie spécifique,l'état d'incendie du produit peut être décrit avec précision, de sorte que les résultats des essais puissent refléter les performances de combustion du produit dans l'utilisation réelle et que l'essai puisse distinguer les matériaux faciles à s'enflammer et les matériaux difficiles à s'enflammer,aider à distinguer le risque incendie du matériau.

2.Normes d'essai

Pour les appareils électroniques

3Caractéristiques de la machine

La partie de commande adopte la programmation PLC, l'ordinateur, la carte haute précision, le contrôle du module, le contrôle PID, la collecte et le traitement du signal à l'aide d'une carte haute précision de 16 bits, le niveau de précision peut atteindre 1%,performances stables, bonne répétabilité. Interface de commande par ordinateur: 3.2 Utilisation d'équipements et d'instruments de haute qualité (Labview) logiciel de développement professionnel, l'interface est rigoureuse, le degré d'automatisation est élevé,Toutes les formalités administratives et les opérations ont été intégrées dans un ordinateurLe processus de contrôle de test peut afficher les données de test en temps réel, ce qui peut réaliser l'acquisition et le traitement automatique des données,logiciel d'exploitation 3 pour l'enregistrement des données et la détermination des résultats de sortie.3L'interface de fonctionnement de Windows XP, style Labview, facile à utiliser, interface humaine, le fou.soupape de contrôleLe contrôle du débit de propane et d'air vers la flamme pilote par un débitmètre de masse plus précis. 3.5 selon GB/T14523-2007 8 section et section 8 ISO5657-1997 "test doit être dans la base il n'y a pas d'air ou ont le bouclier pour protéger l'environnement, la vitesse de l'air ambiant de l'appareil d'essai ne doit pas dépasser 0,2 m/s. L'opérateur doit éviter les dommages causés par les produits de combustion et éliminer la fumée émise,mais ne doit pas former un gaz d'échappement forcé au-dessus de l'unité." Pour développer une boîte appropriée, non seulement pour s'assurer que le débit d'air n'affecte pas l'essai, mais aussi pour évacuer efficacement la fumée.

4Paramètre technique

4.1 Machine entière: composée d'un cône de rayonnement, d'un dispositif d'allumage, d'une buse, d'un mécanisme de plaque de pression et d'un cadre de support, d'un enregistreur de température, d'un système de gaz, d'un système d'acquisition et de traitement de signaux, d'un ordinateur, etc.

4.2 support d'échantillonnage, plaque et plaque sous pression: 2 support d'échantillonnage et les accessoires des autres pièces sont en support d'acier inoxydable d'une épaisseur de paroi de 1,5 mm,La taille du tube d'acier carré est de 25 mm x 25 mm, la taille totale est de 275 mm * 230 mm.

4.2.2 protection de niveau la longueur latérale de 220 mm, l'épaisseur de 4 mm.La planche de protection horizontale est fixée à 260 mm au-dessus du cadre de base par quatre trépieds de 16 mm de diamètre montés sur le coin de la planche de protection. Une ouverture circulaire de 150 mm de diamètre est coupée au centre de la planche et le bord supérieur de l'ouverture est coupé en une cavité de 45° par rapport au plan horizontal et d'une largeur de 4 mm.L'installation d'un rack d'exploitation dont la longueur de 2 racines est inférieure à 355 mm, 20 mm de diamètre, respectivement installées au point médian du cadre de support de chaque côté court.une tige de réglage horizontale de 25 mm×25 mm est installée entre les deux tige verticales de guidage.

4.2.3 La tige de réglage peut glisser sur la tige de guidage ou être vissée manuellement dans une certaine position par des vis.qui est utilisé pour fixer la tige coulissante verticale d'un diamètre de 12 mm et d'une longueur de 148 mmUne plaque de pressage carrée d'une longueur de 180 mm et d'une épaisseur de 4 mm est placée sur la tige coulissante.La plaque de pression pousse la surface inférieure inférieure de la plaque de protection à travers le bras tournant de l'équilibre, qui est installé sous la tige de réglage horizontale et contre l'extrémité inférieure de la tige de réglage verticale.

4.2.4 Une extrémité du bras tournant est munie d'un rouleau sur le moyeu de l'extrémité inférieure du curseur vertical, et un marteau d'équilibrage de réglage est installé à l'autre extrémité.Le contrepoids peut équilibrer des échantillons de différentes qualités et peut appliquer une pression constante de 20 N entre l'échantillon et la plaque de protection. Pendant l'essai, l'échantillon pouvant s'effondrer, ramollir et fondre, un dispositif de réglage et de positionnement est fourni pour limiter le mouvement vers le haut de la plaque de pression, la distance maximale étant de 5 mm,et le tampon peut être utilisé entre la plaque de pression et la plaque de protection

4.3 Cône de rayonnement

4.3.1 Cône de rayonnement: puissance nominale 3 kW, intensité de rayonnement: 10 kW/m2 à 70 kW/m2 élément chauffant, élément chauffant d'une longueur de 3500 mm, diamètre de tube électrique en acier inoxydable de 8,5 mm,il est enroulé en forme de table ronde et installé dans la coque protectrice du couvercle. La hauteur globale de la coque est de (75±1) mm, le diamètre intérieur du dessus est de (66±1) mm et le diamètre intérieur du fond est de (200±3) mm.L'épaisseur interne et externe du bouclier est de 1 mm d'acier inoxydable, la pince du milieu a une épaisseur de 10 mm et la densité nominale est de 100 kg/ M2 de matériau isolant en fibre de céramique.L'élément chauffant est fixé fermement à la surface intérieure du couvercle de protection à travers l'aiguille en acier, et 4 pinces sont fixées à égale distance sur la circonférence du couvercle de protection pour éviter le relâchement accidentel du tuyau de chaleur électrique au bas du couvercle de protection.Lorsque la projection est verticale, l'élément de chauffage de la plaie ne bloque pas plus de 10% de la zone d'ouverture située en haut du bouclier.
