Machine d'essai de chaise de test de durabilité pivotante BIFMA 5.1 pour les meubles de bureau

Le testeur de durabilité de pivotement est utilisé pour les meubles d'assise, avec un coussin de charge et des accessoires pour la fixation de la chaise, conformément aux normes DIN 4551, EN 1335, NEN 1812 et BIFMA 5.1.

Il est utilisé pour les chaises de bureau, les tabourets, les vérins à gaz, les unités testées sont soumises soit à la procédure de test complète prescrite par les normes, soit à des tests individuels sélectionnés.

Les axes de test ont chacun leurs propres contrôleurs assemblés à proximité immédiate, qui sont actionnés à partir d'un écran tactile et contrôlés par PLC.

Application

• Fabricants de chaises de bureau– Tests d'assurance qualité et de développement de produits

• Laboratoires de test de mobilier– Tests de certification par des tiers et de conformité

• Services d'approvisionnement et de qualité– Qualification des fournisseurs et inspection à réception

• Producteurs de sièges ergonomiques– Validation de la durabilité du mécanisme de pivotement

• Fabricants de tabourets et de vérins à gaz– Évaluation de la durabilité des composants

• Instituts de recherche– Analyse comparative des produits et études de matériaux

Applicable à : Tous types de chaises avec siège pivotant.

Spécifications

Normes
DIN 4551, EN 1335, NEN 1812, BIFMA X5.1, BIFMA X5.4, BSI/BS 5459, EN 581-2

Composé de

1 cadre de test

1 banc d'essai de pivotement, entraîné électriquement

1 actionneur à commande de charge, diamètre de piston 80 mm, course de piston 500 mm, 2500 N

1 coussin de charge, diamètre 200 mm selon DIN EN 1335 avec connexion de serrage cardanique

1 jeu d'éléments de fixation standard

1 cellule de charge 5 kN - 1 jeu de butées, pinces

Questions fréquemment posées

Q1 : À quoi sert cet équipement ?
Cette machine teste la durabilité des mécanismes de pivotement de chaise en simulant des années de rotation répétée sous charge. Elle aide les fabricants à vérifier la qualité du produit et à répondre aux exigences de certification internationales avant la mise sur le marché.

Q2 : Comment fonctionne la machine ?
Le testeur place une charge pondérée sur le siège et fait pivoter la chaise ou la plateforme à une vitesse contrôlée (5 à 15 rotations par minute) pendant un maximum de 120 000 cycles. Les commandes PLC et écran tactile permettent une configuration et une surveillance faciles.

Q3 : Quelles normes respecte-t-elle ?
Elle prend en charge BIFMA X5.1, BIFMA X5.4, EN 1335, DIN 4551, NEN 1812, BS 5459 et EN 581-2. La référence principale du test est BIFMA X5.1-2002, Test n° 9, avec une procédure basée sur BIFMA X5.1-2017.d) Le dispositif de cyclage doit être réglé pour effectuer le moindre des éléments suivants : la plage de rotation disponible ou 360 degrés ± 10 degrés. Si la plage de rotation disponible est inférieure à 360 degrés, la rotation de la machine de test doit être réglée de manière à ce que le mécanisme de pivotement touche mais ne dépasse pas les butées. La rotation peut être bidirectionnelle ou unidirectionnelle.

Tous les types de chaises avec siège pivotant – y compris les chaises de bureau, les tabourets et les sièges équipés de vérins à gaz – peuvent être testés à l'aide des éléments de fixation et du coussin de charge inclus.
Q5 : Quels sont les principaux paramètres de test ?d) Le dispositif de cyclage doit être réglé pour effectuer le moindre des éléments suivants : la plage de rotation disponible ou 360 degrés ± 10 degrés. Si la plage de rotation disponible est inférieure à 360 degrés, la rotation de la machine de test doit être réglée de manière à ce que le mécanisme de pivotement touche mais ne dépasse pas les butées. La rotation peut être bidirectionnelle ou unidirectionnelle.

Q6 : Qu'est-ce qui est inclus avec la machine ?
Le package comprend un cadre de test, un banc d'essai de pivotement entraîné électriquement, un actionneur pneumatique (alésage 80 mm / course 500 mm / 2 500 N), un coussin de charge de 200 mm avec connexion cardanique, des éléments de fixation, une cellule de charge de 5 kN et des butées/pinces.d) Le dispositif de cyclage doit être réglé pour effectuer le moindre des éléments suivants : la plage de rotation disponible ou 360 degrés ± 10 degrés. Si la plage de rotation disponible est inférieure à 360 degrés, la rotation de la machine de test doit être réglée de manière à ce que le mécanisme de pivotement touche mais ne dépasse pas les butées. La rotation peut être bidirectionnelle ou unidirectionnelle.

Monophasé AC 220V 50Hz 5A
Document de référence : Test de pivotement BIFMA X5.1-2017d) Le dispositif de cyclage doit être réglé pour effectuer le moindre des éléments suivants : la plage de rotation disponible ou 360 degrés ± 10 degrés. Si la plage de rotation disponible est inférieure à 360 degrés, la rotation de la machine de test doit être réglée de manière à ce que le mécanisme de pivotement touche mais ne dépasse pas les butées. La rotation peut être bidirectionnelle ou unidirectionnelle.

b) Si le siège est réglable, réglez-le à la position maximale du siège. Réglez toutes les autres caractéristiques réglables à la condition d'utilisation normale.
c) Une charge de 122 kg (270 lb) doit être placée sur le siège de manière à ce que le centre de gravité de la charge soit à 51 à 64 mm (2 à 2,5 pouces) en avant de la ligne centrale de l'axe de rotation, comme illustré à la Figure 1.d) Le dispositif de cyclage doit être réglé pour effectuer le moindre des éléments suivants : la plage de rotation disponible ou 360 degrés ± 10 degrés. Si la plage de rotation disponible est inférieure à 360 degrés, la rotation de la machine de test doit être réglée de manière à ce que le mécanisme de pivotement touche mais ne dépasse pas les butées. La rotation peut être bidirectionnelle ou unidirectionnelle.

e) Pour les chaises qui pivotent à 360 degrés, un cycle est une rotation complète. Pour les chaises qui pivotent à moins de 360 degrés, un cycle consiste à passer d'une butée à l'autre.

f) Le siège ou la plateforme doit pivoter pendant 60 000 cycles à une vitesse comprise entre 5 et 15 rotations par minute.

g) Si la hauteur du siège est réglable, réglez la hauteur à sa position la plus basse.

h) Pour toutes les chaises, poursuivez le test pendant 60 000 cycles supplémentaires, pour un total de 120 000 cycles.

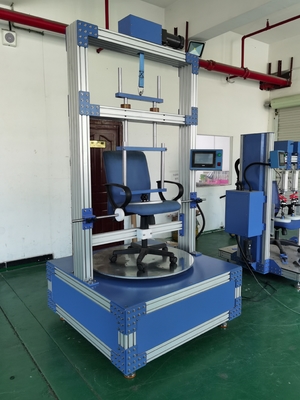

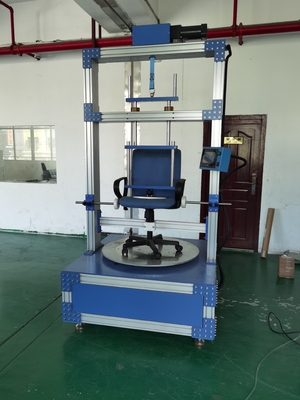

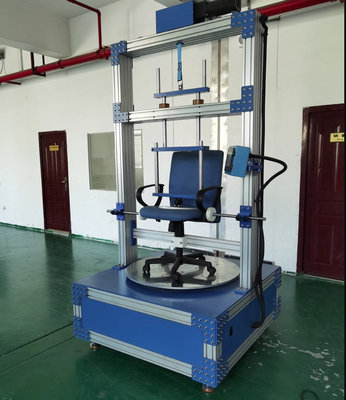

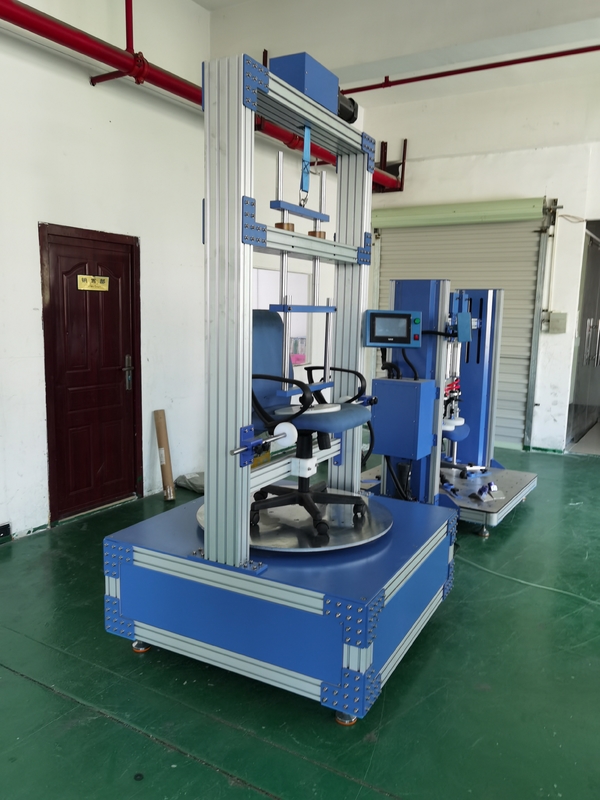

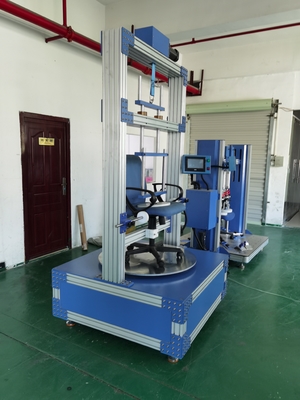

Image de test :
