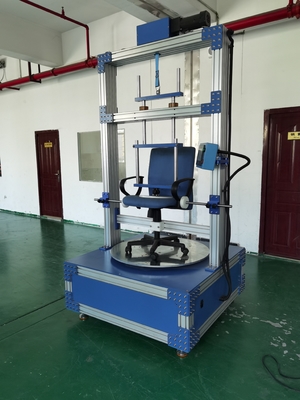

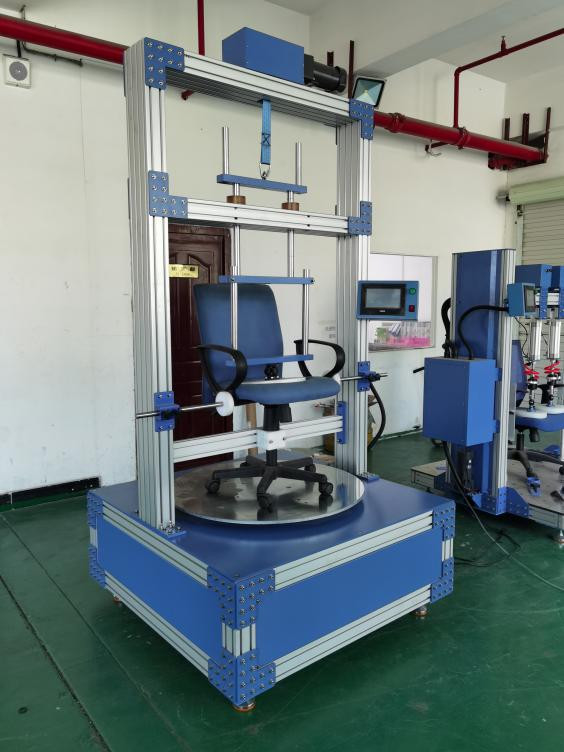

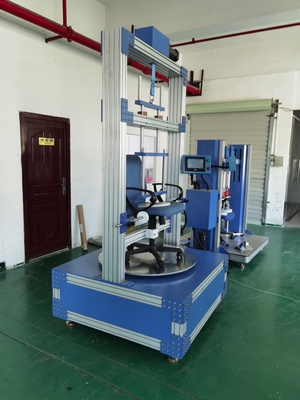

Le testeur de durabilité pivotant est utilisé pour les meubles pour sièges, avec plateau de chargement et accessoires pour la fixation de la chaise, conformément à la norme DIN 4551, EN 1335, NEN 1812 et BIFMA 5.1.
Il est utilisé pour les chaises de bureau, les tabourets, les ressorts à gaz, les unités testées sont soumises soit à l'ensemble de la procédure d'essai prescrite par les normes, soit à des essais individuels sélectionnés.
Chacun des axes d'essai dispose de ses propres régulateurs installés à proximité immédiate, qui sont actionnés à partir d'un panneau tactile et contrôlés par un PLC.
Application du projet
Cet essai s'applique à tous les types de chaises à siège pivotant.
Objectif de l'essai: Cette machine est conçue pour évaluer la capacité d'une chaise à résister aux contraintes et à l'usure causées par des rotations répétées.
Les spécifications
| Selon la norme d'essai |
Les tests de dépistage doivent être effectués sur des véhicules de l'ordre de l'annexe I. |
| Applicabilité |
Cet essai s'applique à tous les types de chaises à siège pivotant. |
| Objectif du test |
Cette machine est conçue pour évaluer la capacité d'une chaise à résister aux contraintes et à l'usure causées par des rotations répétées. |
| Mécanisme de la machine |
Poids de chargement: 102 kg (225 lb) |
| Taux de cycle |
5 ~ 15 rotations par minute |
| Cycle d'essai |
120Des milliers de fois. |
| Compteur |
999,999 |
| Poids de chargement |
Réglable |
Les normes
La valeur de l'échantillon doit être déterminée en tenant compte de l'état de l'échantillon et de l'état de l'échantillon.1Je vous en prie, BIFMA X5.4, BSI/BS 5459, EN 581-2
Composé de:
1 cadre d'essai
1 appareil d'essai pivotant, électrifié
1 actionneur contrôlé par charge, diamètre du piston 80 mm, course du piston 500 mm, 2500 N
1 plateau de charge, diamètre 200 mm conformément à la norme DIN EN 1335 avec connexion cardanique de serrage
1 gamme d'éléments de fixation standard
1 cellule de charge 5kN - 1 jeu d'arrêts, de pinces
Le test de rotation doit être effectué à l'aide d'un dispositif de réglage de l'écoulement.
a) La chaise doit être fixée sur une plate-forme; soit le siège, soit la plate-forme doivent être tenus à l'écart de la rotation.
b) Si le siège est réglable, le régler à la position maximale du siège.
c) Une charge de 122 kg (270 lb) doit être placée sur le siège de manière à ce que le centre de gravité de la charge soit situé de 51 à 64 mm (2 à 2,5 pouces) en avant de la ligne centrale de l'axe de rotation, comme indiqué à la figure 1.
d) Le dispositif cyclique doit être réglé pour faire pivoter la plus petite des deux possibilités suivantes: la plage de rotation disponible ou 360° ± 10°. Si la plage de rotation disponible est inférieure à 360°,la rotation de la machine d'essai doit être réglée de manière à ce que le mécanisme pivotant touche les arrêts mais ne les annule pas.La rotation peut être bidirectionnelle ou unidirectionnelle.
e) Pour les chaises qui tournent à 360 degrés, un cycle est une rotation complète. Pour les chaises qui tournent à moins de 360 degrés, un cycle tourne d'un arrêt à l'autre.
f) Le siège ou la plateforme doit tourner pendant 60 000 cycles à une vitesse comprise entre 5 et 15 tours par minute.
g) Si la hauteur du siège est réglable, régler la hauteur à sa position la plus basse.
h) Pour toutes les chaises, poursuivre l'essai pendant 60 000 cycles supplémentaires pour un total de 120 000 cycles.

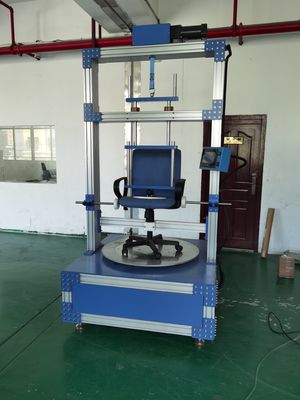

Image de test:
