Instruments Cie., Ltd d'horizon
Nous fabriquons seulement l'équipement d'essai en laboratoire
Ventes & Support:

|
| Lieu d'origine: | Chine |
| Nom de marque: | SKYLINE |
| Certification: | CE |
| Numéro de modèle: | Le nombre de personnes concernées |
| Quantité de commande min: | 1 Unité |
|---|---|
| Prix: | negotiated |
| Détails d'emballage: | Casse en contreplaqué |
| Délai de livraison: | 30 jours ouvrables |
| Conditions de paiement: | T/T, L/C, Western Union et MoneyGram |
| Capacité d'approvisionnement: | 1 mois d'unité |
| Testeur du taux de libération de chaleur: | Épreuves de matériaux d'aviation | La norme: | AIMM 2.0006、 BSS 7322 |
|---|---|---|---|
| Conditions de l'électricité: | 220 V, 35 ampères | Température ambiante: | 10 à 35 °C |
| Dimension: | Les mesures de sécurité doivent être prises en tenant compte de l'état de l'appareil et de l'état de | Le poids: | 218 kg |
| Mettre en évidence: | AITM 2.0006 Testeur de dégagement thermique,Testeur de dégagement thermique des matériaux d'aviation,Testeur de matériaux d'aviation |
||
Informations sur le produit
Le testeur de dégagement de chaleur OSU approuvé par la FAA de la Federal Aviation Administration des États-Unis a été conçu à l'origine par Smith de l'Ohio State University en 1972,et plus tard est devenu un instrument de test de combustion désigné par la FAA pour tester le taux de libération de chaleur des matériaux aéronautiquesLes normes d'essai sont les suivantes: FAR Partie 25, Appendice F Partie IV, Airbus AITM 2.00Le Boeing BSS 7322.
Spécification
A. Unité principale
1. Unité principale de l' OSU (1 ensemble)
1) Dimensions de l'appareilLes mesures de sécurité doivent être prises en tenant compte de l'état de l'appareil et de l'état de l'appareil.
2) Chambre d'essai
- la source de chaleur rayonnante et veiller à ce que la densité du flux de chaleur soit de 35 ± 0,5 kW/m2
- Cela permettra de déterminer si le matériau est conforme aux exigences FAR 25.853
- quatre éléments en carbure de silicium de type LL 508 mm sur 16 mm avec résistance nominale de 1,4 Ohm comme source de chaleur avec boîtier en acier inoxydable résistant à la corrosion
- Un réflecteur en acier inoxydable est placé derrière les éléments
- devant les éléments, un masque en forme de diamant tronqué, construit en acier inoxydable, ce qui fournit une densité de flux de chaleur uniforme sur la surface occupée par l'échantillon vertical de 151 × 151 mm
- Ensemble de baguettes pour l'éclairage du pilote supérieur et des brûleurs de calibrage
- Contrôleurs de puissance globaux doubles pour un réglage facile de l'uniformité du flux de chaleur
- brûleurs à gaz de méthane à pilote supérieur et à pilote inférieur (avec allumage par étincelle) et à calibrage
- Thermopile pour la mesure de la vitesse de libération de chaleur, avec cinq jonctions thermocouple chaud dans la cheminée et cinq jonctions thermocouple froid dans la chambre d'air
3) Détenteurs de spécimens (1 jeu)
- Deux porte-échantillons
- Chaque support est fabriqué en acier inoxydable
2Système de distribution d'air
- La température de l'air doit être de 21 à 24 °C.
- L'air à un débit de 0,043 m3/seconde ou plus
- plaque circulaire à bord carré, ouverture 0,5 ± 0,1 mm
- situé dans un tuyau circulaire d'un diamètre de 38 ± 1 mm
- Le collecteur d'alimentation en air à la base de la section pyramidale doit avoir 48 trous d'espace uniformes
B. Accessoires
1. Unité de commande ((1 jeu)
- Contrôle du débit d'étalonnage
- L'allumage du brûleur inférieur
- Flux de chaleur d'étalonnage: fluxmètre de chaleur d'étalonnage sont deux capteurs de flux de chaleur refroidis à l'eau sont fournis pour mesurer la densité du flux de chaleur au centre et à chaque coin
2. Système informatique ((1 jeu)
- processeur: Pentium 4 3,0 GHz ou plus
- RAM: 512 Mo ou plus
- Disque dur: 80 Go ou plus
- Moniteur: 17 ̊ LCD ou plus
- Imprimante: jet laser.
- Logiciel: Windows XP ou supérieur
Caractéristiques de performance
1. chambre d'essai de combustion en acier inoxydable avec fenêtre d'observation en verre à haute température;
2La source de rayonnement thermique est constituée de 4 barres de chauffage Glowbars, qui peuvent fournir un flux de rayonnement thermique de 35 kW/m2.
3Deux régulateurs de température PID indépendants sont utilisés pour le contrôle de la température de chauffage.
4. Équipé d'un dispositif pneumatique entièrement automatique de propulsion d'échantillons et d'un dispositif de verrouillage de porte;
5. équipé d'un brûleur supérieur et d'un brûleur inférieur mobile;
6Le débitmètre du rotor peut être utilisé pour régler le débit de gaz des brûleurs supérieur et inférieur.
7. équipé d'un brûleur d'étalonnage mobile de type T et d'un régulateur de débit;
8Le régulateur de débit de masse est appliqué à l'étalonnage automatique de la température de la thermopile.
9Le débitmètre thermique refroidi à l'eau est équipé d'un mode de refroidissement pour mesurer le flux de rayonnement thermique de la surface du feu.
10Le dispositif de régulation de la température de l'air peut fournir une température et un débit d'air constants pour la chambre d'essai.
11. Le débitmètre à orifice est utilisé pour mesurer la pression de débit entrant dans la cuve d'essai.
12. équipé d'un système d'acquisition de données et d'un logiciel de test standard de libération de chaleur.
Paramètres techniques
| Taille | Les mesures de sécurité doivent être prises en tenant compte de l'état de l'appareil et de l'état de l'appareil. |
| Le poids | 218KG |
| Besoins en électricité | 220 V, 35 ampères |
| Température ambiante | 10 à 35 °C |
| Gaz auxiliaire | Température constante et gaz à courant constant |
| Gaz de combustion | méthane |
| La norme | AIMM 2.0006,BSS 7322,FAR PARTIE 25 ANNEXE F Partie IV |
| Applications | Matériaux pour l'aviation |

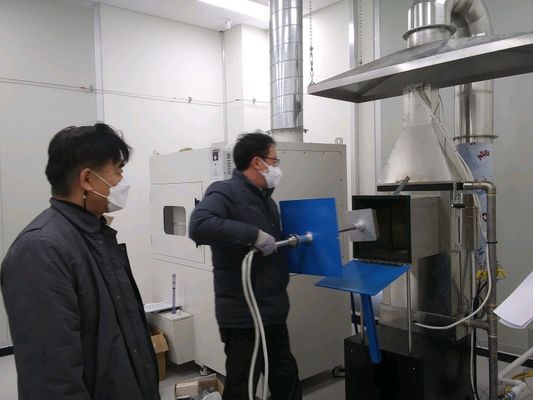

Formation
Échantillon
Quelle est la vitesse de libération de chaleur?
La vitesse de libération de chaleur (HRR) est la vitesse à laquelle le feu libère de l'énergie, également appelée puissance.qui est une unité du système international égale à un joule par seconde.
Ligne du cielest une entreprise spécialisée dans le développement et le service d'équipements de test.
L'entreprise dispose d'un groupe de gestionnaires techniques expérimentés et efficaces.
Personnel professionnel du service après-vente, forte force technique, technologie avancée, expertise produit, dispose d'un système de test rigoureux,une gestion de qualité fine et un système de service pré-vente et après-vente parfait.
Depuis sa création, l'entreprise a résolument gagné la bonne réputation des clients avec son design exquis, son esprit de travail sérieux et pragmatique et son bon service de suivi réfléchi.Nous le ferons., comme toujours, adhérer au principe de la "gestion de l'intégrité", de la "qualité d'abord, orientée vers le service", et fournir aux clients les plus professionnels et les plus nouveaux les derniers produits, d'excellente qualité,prix raisonnable et réseau de service parfaitLe service le plus efficace et idéal.
Nos principaux clients sont BV, ITS, TUV, SGS, Hasbro et SASO, pour ces clients, les instruments de test à 100% sont fournis par SKYLINE et nous sommes le fournisseur continu de ces laboratoires.Puisque SKYLINE est un fabricant de conception / développement avec une technologie de pointe et ayant des techniciens expérimentés qui fourniront un service de haute qualité après-vente.
