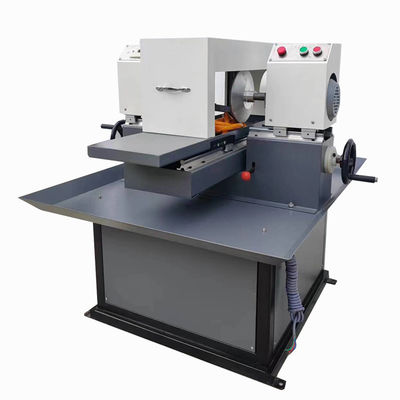

Machine de meulage abrasif à double roche CE à 1400 tours par minute

Introduction au projet

La machine de meulage à double extrémité convient aux départements de conservation de l'eau et de l'hydroélectricité, de géologie et de minéraux, de transport, de construction, etc. dans les collèges et les universités.Par la détermination de la valeur abrasive pour évaluer les performances anti-abrasives de l'agrégat artificiel et non-pierre, afin de fournir une base pour la construction auxiliaire des différentes exigences en matière de coefficients de frottement de la surface de la route.

Composition de la structure

Il est composé de la base de la machine, de la tête de puissance de meulage, du système de transmission à vitesse variable, du dispositif de commande électrique et d'autres pièces.L'ensemble de la machine est facile à utiliser et a des performances d'alimentation automatique stable.

Paramètre technique

1 Puissance du moteur: 0,75 kW Vitesse de rotation 1400 tours par minute

2 Puissance de la tête de meulage: 1,1 KW×2 ensembles Vitesse de rotation 2750 tr/min

3 Diamètre de la meuleuse: Φ200 mmX19 mm

4 Spécifications de l'échantillon de meulage: (configuration normale d'usine pour le meulage de 50 à 100 mm)

a: Carré: 50 × 50 × 50 ¢ 180 × 180 × 180 mm

b: cylindrique: 50 ~ 180 mm

5 Précision des échantillons.

a: planéité: tolérance de 50 mm ± 0,05 mm

b: Finition: (selon la norme de rugosité de l'usinage) Ra3.2

6 Alimentation automatique de broyage: réglable de 0,08 à 1,6 mm

7 Appareil de refroidissement: refroidissement par eau du robinet.

procédures d'exploitation

1.Clampez le bloc de l'échantillon, faites attention à la symétrie des deux côtés, près de l'appareil.

2Retirez les deux têtes de meulage, de façon à ce que l'échantillon ne heurte pas la meule lorsque la table est en mouvement.

3Installez le couvercle de protection et allumez l'interrupteur d'eau.

4- Commencez l'interrupteur principal.

5.Mettre en marche le bouton de la tête de meulage pour faire tourner la tête de meulage dans le sens de la flèche, ne pas permettre le renversement.

6Appuie sur le bouton de la table.

7.Nourrir manuellement la tête de meulage pour le broyage, pousser la poignée à la position automatique lorsque l'automatique est nécessaire, et broyer les deux têtes de broyage séparément.Bien broyer tirer la poignée à la position manuelle et broyer plusieurs fois d'avant en arrièreAssurez-vous que l'échantillon est fini.

8. Sortir de la tête de broyage après le broyage.
