Les essayeurs de bicyclette d'appareil de contrôle d'impact de combinaison de fourchette de cadre de bicyclette font du vélo l'appareil de contrôle de Front Fork Frequent Vibration Durability de cadre

Appareil de contrôle multifonctionnel SL-BT87 d'impact de bicyclette

Application d'appareil de contrôle multifonctionnel d'impact de bicyclette

Cette machine est utilisée pour simuler l'impact sur le cadre et la fourchette quand la roue avant laisse la terre, quand elle est frappée ou quand elle est soumise à la vibration.

Principes d'essai

Tous les types de cadres selon OIN 4210-6.4.2, GB3565 et GB17761.

Méthode d'essai

1. Choisissez l'axe approprié pour fixer le rouleau léger avec un poids inférieur ou égal à 1Kg à la fourchette avant et à la fourchette arrière du cadre au banc d'essai. 2. ajustez l'avant et la position arrière de la perceuse en acier de sorte que le centre du rouleau soit situé directement au-dessus de lui quand il est abandonné. 3. difficulté les poids unifiés dans les diverses positions du cadre selon la norme.

4. Mettez en marche le commutateur électrique de baisse pour activer le solénoïde de baisse et pour attacher le rouleau léger au solénoïde. 5. ajustez la roue de main au-dessus de la perceuse en acier de sorte que le centre du rouleau se déplace à la position de baisse (la taille de la baisse est indiquée par une échelle). 6. la presse le bouton de baisse et l'ensemble de cadre fait un mouvement libre de chute pour effectuer, accomplissant le premier essai (l'essai est répété 2 fois).

7. Après que l'essai soit accompli, le contrôle s'il y a des fissures et déformation de l'assemblée, et jugent s'il est qualifié selon la norme.

Distribution de poids et taille de débarquement au tube de selle, au tube avant et à l'axe de centre

Paramètres techniques

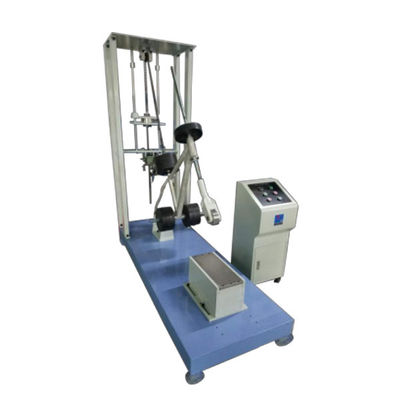

Diagrammes et images d'équipement
