Appareil de contrôle multifonctionnel d'impact de poids de baisse de cadre d'appareil de contrôle d'impact de cadre d'appareil de contrôle d'impact de bicyclette

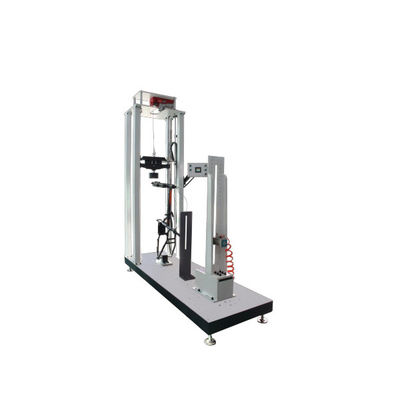

Appareil de contrôle multifonctionnel SL-BT87 d'impact de bicyclette

Application d'appareil de contrôle multifonctionnel d'impact de bicyclette

Cette machine est utilisée pour simuler l'impact sur le cadre et la fourchette quand la roue avant laisse la terre, quand elle est frappée ou quand elle est soumise à la vibration.

Principes d'essai

Tous les types de cadres selon OIN 4210-6.4.1, GB3565 et GB17761, etc.

Méthode d'essai

1. Attachez l'ensemble de cadre/fourchette à l'essieu arrière factice de la machine

2. Attachez un rouleau standard à la fourchette, pesant inférieur ou égal à 1Kg.

3. Ajustez le poids du poids d'impact sur 22,5 kilogrammes.

4. Placez la taille 180mm-300mm d'impact et le nombre d'impacts sur l'écran tactile (le dispositif peut être placé par l'utilisateur)

5. Équipé d'une règle en acier pour indiquer la taille avant et après l'impact et pour mesurer la déformation (le nombre d'essais peut être répété 2 fois)

6. Après que l'essai soit accompli, le contrôle s'il y a des fissures dans l'ensemble et la taille de la déformation, et jugent s'il est qualifié selon la norme.

                                                        Taille d'atterrissage de marteau

Paramètres techniques

Diagrammes et images d'équipement
