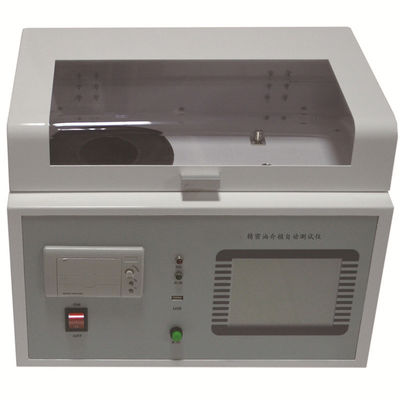

IEC 60247 TESTEUR DE PERTE DIELECTRIQUE ET DE RESISTIVITE D'HUILE D'ISOLATION

IntroductionTesteur de perte diélectrique et de résistivité de l'huile d'isolation

Le testeur de conductivité de perte diélectrique d'huile d'isolation est utilisé pour l'angle de perte diélectrique d'huile isolante et d'autres supports isolants liquides et le test de résistivité volumique de la structure intégrée d'instruments de haute précision.Il est entièrement conforme à la norme nationale GB/T 5654-2007 et à la norme d'alimentation DL/T421.
Norme de puissance DL/T421 ;l'intégration interne de la coupelle d'huile de perte diélectrique, du contrôleur de température, du capteur de température, du pont de test de perte diélectrique, de l'alimentation de test AC, du condensateur standard, du testeur à haute résistance, etc.
tester l'alimentation, le condensateur standard, le compteur à haute résistance, la source haute tension CC et d'autres composants majeurs.La partie chauffante adopte la méthode de chauffage par induction à haute fréquence la plus avancée.
La partie chauffante adopte la méthode de chauffage par induction à haute fréquence la plus avancée, qui présente les avantages de l'absence de contact entre la coupelle d'huile et le corps chauffant, d'un chauffage uniforme, d'une vitesse rapide et d'un contrôle pratique.
Avantages pratiques et autres.L'alimentation de test AC adopte la méthode de conversion AC-DC-AC, évitant efficacement la fluctuation de la tension et de la fréquence du secteur sur le diélectrique
Même si le générateur produit de l'électricité, l'instrument peut également fonctionner correctement.Le condensateur standard interne est le SF6
Condensateur tripolaire rempli de gaz, la perte diélectrique et la capacité du condensateur ne sont pas affectées par la température et l'humidité ambiantes, garantissant la constance de la précision de l'instrument après une longue période d'utilisation.
Cela garantit que la précision de l'instrument reste constante après une longue période d'utilisation.
L'instrument est équipé d'un grand écran (320 × 240) avec écran tactile, et de la technologie numérique interne, de toutes les mesures automatiques intelligentes et de plusieurs modes de mesure.
(320 × 240) écran tactile, menu chinois complet, chaque étape a une invite chinoise, les résultats des tests peuvent être imprimés.
L'opérateur n'a pas besoin de formation professionnelle pour pouvoir l'utiliser habilement.

Caractéristique

(1) La coupelle d'huile adopte la structure à trois électrodes conforme à la norme nationale GB/T5654-20077/IEC 60247, avec un espacement interpolaire de 2 mm, ce qui peut éliminer l'influence de la capacité parasite et des fuites de diarrhée sur la perte diélectrique résultats de test.
(2) L'instrument adopte un chauffage par induction à fréquence moyenne et un algorithme de contrôle de température PID.La méthode de chauffage présente les avantages de l'absence de contact entre la coupelle d'huile et le corps chauffant, d'un chauffage uniforme, d'une vitesse rapide et d'un contrôle pratique, de sorte que la température est strictement contrôlée dans la plage d'erreur de température prédéfinie.
(3) Le condensateur standard interne est un condensateur à trois électrodes rempli de gaz SF6, la perte diélectrique et la capacité du condensateur ne sont pas affectées par la température et l'humidité ambiantes, de sorte que la précision de l'instrument est toujours garantie après une longue période d'utilisation.
(4) L'alimentation de test AC adopte la méthode de conversion AC-DC-AC, évitant efficacement l'influence de la tension de service et des fluctuations de fréquence sur la précision des tests diélectriques, même si le générateur génère de l'électricité, l'instrument peut également fonctionner correctement.
(5) Fonction de protection parfaite.En cas de surtension, de surintensité ou de court-circuit haute tension, l'instrument peut rapidement couper la haute tension et émettre un message d'avertissement.Lorsque le capteur de température tombe en panne ou n'est pas connecté, un message d'avertissement est émis.
Il y a un relais de limitation de température dans le four de chauffage par induction à moyenne fréquence.Lorsque la température dépasse 120 degrés, le relais est relâché et le chauffage s'arrête.
(6) Réglage facile des paramètres de test.Plage de réglage de la température 0 ~ 120 ℃, plage de réglage de la tension alternative
500 ~ 2200V, plage de réglage de tension CC de 300 ~ 500V.
(7) L'utilisation d'un grand écran LCD, avec rétro-éclairage, affichage clair.Interface homme-machine conviviale, il suffit de suivre les invites du menu chinois, les commandes d'entrée, l'instrument peut effectuer automatiquement le test.Et stockez et imprimez automatiquement les résultats des tests.
(8) L'horloge en temps réel, la date et l'heure du test peuvent être enregistrées, affichées et imprimées avec les résultats du test.
(9) Fonction d'étalonnage du godet d'électrode vide.Mesurez la capacité électrique et le facteur de perte diélectrique de la coupelle d'électrode vide pour juger de l'état de nettoyage et d'assemblage de la coupelle d'électrode vide.Les données d'étalonnage sont automatiquement enregistrées pour faciliter le calcul précis de la capacité relative et de la résistivité CC.

paramètres techniques

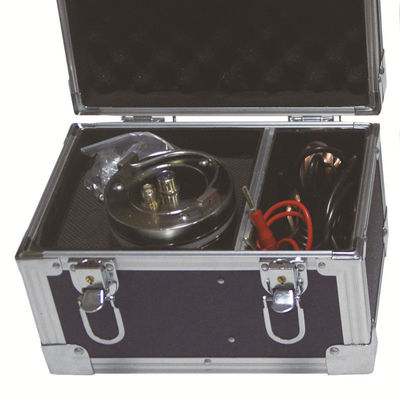

Les principaux paramètres techniques de la coupelle d'huile

(1) Distance entre haute et basse pression 2mm
(2) Capacité électrique de la tasse vide 60±2PF
(3) La fréquence industrielle maximale de tension d'essai 2000V
(4) Perte diélectrique de la coupelle vide tgδ<1×10-4
(5) Capacité liquide d'environ 40 ml
(6) Matériau de l'électrode en acier inoxydable
(7) Volume 70mm(D)×120mm(H)
