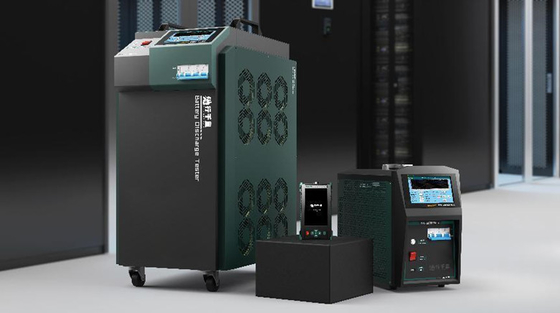

équipement d'essai en laboratoire d'appareil de contrôle de la charge 100V/50A-Battery et de la décharge



Description de produit d'équipement d'essai en laboratoire

L'appareil de contrôle de charge/décharge de batterie est un instrument d'essai de rendement élevé developpé récemment par notre société pour résoudre rapidement l'expérience de décharge de contrôle de paquet de batterie, l'essai résiduel de capacité de paquet de batterie, l'inspection d'unité simple, et l'entretien quotidien de batterie. L'instrument adopte la technologie de remplissage et de décharge avancée de contrôle ici et ailleurs, et est particulièrement conçu pour le chargement de batterie, la décharge, la répétition chargeant et déchargeant des essais selon les caractéristiques de remplissage et de décharge des batteries au lithium d'acide de plomb et. L'appareil de contrôle peut surveiller la tension de batterie, le courant dérivé, la durée de décharge, la capacité de décharge et d'autres paramètres pendant le procédé de décharge en temps réel ; l'instrument adopte un système d'exploitation inclus intelligent et soutient la transmission de données sans fil pour réaliser la mise en réseau de la batterie examinant, qui facilite l'entretien et la gestion de paquet de batterie et plus scientifiques, de ce fait prolongeant la durée de vie du paquet de batterie. Il peut être très utilisé dans diverses industries telles que la communication, le courant électrique, la tour, les fabricants de batterie, les nouvelles entreprises de véhicule d'énergie, le chemin de fer, le souterrain, le produit pétrochimique, etc. Avec les avantages de l'opération facile et du remplissage sûr et de la décharge, c'est l'outil d'essai idéal pour l'essai de fonctionnement et entretien de système de C.C.

Caractéristique du produit d'équipement d'essai en laboratoire

• La décharge de produit utilisant la résistance positive polymère de coefficient de température (coefficient de température positif polymère) désignée sous le nom du ptc, le dispositif peut jouer un rôle protecteur dans le circuit quand la pointe de courant est trop grande, trop à hautes températures, avec la fonction d'autoprotection de surintensité (telle que le court-circuit), des augmentations de valeur de résistance de surintensité brusquement, pour limiter le courant pour éviter d'endommager les composants dans le circuit. Quand le défaut est enlevé, la température du dispositif de ptc automatiquement chute et revient à un bas état de résistance, avec un facteur de sécurité élevé, évitant le phénomène d'un rouge ardent et une adaptabilité environnementale plus forte, rendant le processus entier d'essai de décharge plus sûr et stable.
• Le tableau de commande principal adopte l'unité centrale de traitement de BRAS performante importée de STMicroelectronics : la représentation stable, conception à haute fréquence, puissante, double de redondance d'unité centrale de traitement dans le procédé de décharge, l'unité centrale de traitement principale est responsable de l'opération et du traitement des instructions, l'unité centrale de traitement secondaire est responsable de la surveillance d'alarme et à régulation de processus, quand il y a une situation d'urgence, les unités centrales de traitement principales et secondaires L'unité centrale de traitement principale est responsable du calcul d'instruction et du traitement, alors que l'unité centrale de traitement secondaire est responsable de la surveillance d'alarme et à régulation de processus. En cas d'urgence, les unités centrales de traitement principales et secondaires fermeront à clef la sortie en même temps

Dessin physique de processeur de tableau de la commande Fig.1

• écran tactile de la véritable couleur 7-inch : l'affichage à cristaux liquides à haute définition de 7 pouces avec une résolution de 1024x800 peut être employé pour visualisation des histogrammes, des tableaux, des graphiques, des rapports de données, des documents d'aide, etc. L'écran tactile est un écran tactile résistif de film composé multicouche militaire de catégorie avec la capacité anti-parasitage forte, particulièrement appropriée à la perturbation électromagnétique et à l'interférence passagère d'impulsion produites par des centrales, des salles de batterie et des chargeurs à haute fréquence. L'opération de menu et la commutation de page peuvent être exécutées directement par l'écran tactile, et l'opération entière est simple et claire.
• Il a la fonction de charger et de décharger le calibre de préréglage de paramètre : six calibres utilisés généralement de paramètre d'essai sont intégrés, et les données de calibre peuvent être sauvées après panne de courant. Après l'arrangement, tant que ses paramètres ne sont pas changés, elle est toujours efficace, épargnant les ennuis de placer beaucoup de paramètres chaque fois que vous commencez. Rencontrez les arrangements de paramètre de différents types de batteries. L'essai peut être commencé directement après puissance dessus. Il n'y a aucun besoin de placer des paramètres fréquemment. L'essai est vraiment commencé par une clé, rendant l'essai simple et efficace.
• Le module de surveillance d'unité adopte LORO wireless+RS485 a câblé la transmission : compatible avec la surveillance de quatre unités du niveau de tension 2V/4V/6V/12V. Et l'alimentation d'énergie intégrée, sans bloc d'alimentation externe. Chaque module sans fil peut surveiller 12 batteries en même temps, qui est plus simple que le mode de connexion traditionnel où chaque module surveille seulement 4/6 de différentes tensions. Il y a deux modes de communication, sans fil et de câble, qui peuvent être commutés selon la situation actuelle (note : le module de surveillance simple est facultatif)

• L'analyse de données de terminal PC et le logiciel professionnels de gestion est équipée : il peut effectuer l'exploitation en grande profondeur des essais produits par l'équipement, y compris la courbe simple de tension, groupe entier de courbes de tension, groupe entier de courbes actuelles, barre analogique simple, table en temps réel de données, protection par mot de passe de logiciel supérieur, conclusion expérimentale et d'autres fonctions, et peut automatiquement des rapports produire d'Excel/Word de présentation des documents selon les conditions et la copie et les archiver.

• Stockage de données puissant et commode et fonction de secours : L'espace mémoire de stockage de données 8GB est incorporé, qui peut stocker plus de 1000 groupes de charger et de décharger des données, et soutient des fonctions telles que regarder, analyser et supprimer des données historiques. Un disque dur à mémoire flash de 16GB USB est équipé de la machine, qui peut transférer les données de processus d'essai au disque dur à mémoire flash d'USB après insertion de lui dans le port USB du dispositif, et prendre alors le disque dur à mémoire flash d'USB au PC pour l'analyse de données et la gestion de sauvegarde des données par le logiciel supérieur.

• Vue de courbe de données historiques : par la fonction de courbe de données historiques de l'interface de gestion des données, vous pouvez regarder et questionner les fichiers de données intégrés sous forme de diagrammes et d'oscillogrammes, aussi bien que bourdonnez dedans, bourdonnez, mouvement à gauche et à droite des oscillogrammes des angles multiples






• Un grand choix d'états d'arrêt de décharge d'essai peuvent être placés, y compris la capacité de décharge, durée de décharge, la basse tension simple, basse tension du groupe entier. Après que n'importe quelle condition d'essai soit réunie, la décharge sera automatiquement arrêtée, aussi bien que surtension, surintensité, température excessive, stockage de données anormal, connexion inverse des terminaux d'essai de tension et d'autres affichages d'alarme de défaut d'essai.

• Un grand choix d'états de remplissage d'arrêt d'essai peuvent être placés, y compris la capacité de décharge, la durée de remplissage, la limite supérieure simple de basse tension, et la limite supérieure de tension entière de groupe. Le remplissage sera automatiquement arrêté quand des conditions d'essai l'unes des est réunies.

• Il a la fonction d'activation et de réparation : le paquet peut activer la substance active de la vulcanisation négative d'électrode par la fonction d'activation, fait un cycle la charge et la décharge, réduit la baisse de la capacité, et améliore la vie de batterie.

• Fonction de calibrage d'individu : l'instrument est équipé de la tension et de la fonction actuelle de correction de calibrage, qui peuvent calibrer les résultats de mesure sur le site. L'erreur de mesure peut être à plusieurs reprises calibrée et corrigée pour assurer l'exactitude de mesure. Cette fonction est particulièrement appropriée pour l'usage quand il y a une condition pour la cohérence entre les lectures d'instrument et les instruments de champ.
• L'interface de surveillance simple de l'instrument soutient regarder les données simples de tension des manières multiples : la tension simple de batterie est rassemblée en temps réel et montrée dans deux manières, à savoir, histogramme/table, pour aider l'évaluation et l'analyse, et pour aider montrer intuitivement le statut de tension de batterie.

Paramètres d'Echnical d'équipement d'essai en laboratoire

Paramètres d'Echnical
Modèle de produit	installation de la batterie 110V
tension de décharge	80-132V
Tension de charge	95-150V
Courant dérivé	0-50A
Courant de remplissage	0-40A
Caractéristiques fonctionnelles d'instrument
Fonction d'affichage	écran tactile de l'affichage à cristaux liquides 7-inch, résolution 1024x800
Exactitude de mesure de tension	±0.5%FS+0.1V
Exactitude actuelle de mesure	±1%FS+0.1A maximum : 100A
Exactitude simple d'affichage de tension	0.01V
Fonction sans fil de patrouille (facultative)	Compatible avec la surveillance de tension du monomère 2V/6V/12V. Chaque module de surveillance sans fil peut surveiller 12 monomères en même temps
Exactitude d'affichage de dérivé de remplissage et	0.1A
Capacité de stockage de données	Incorporé : ÉCLAIR 8Gbit ; Stockage 16G externe
De transmission de données	RS485*3 ; USB*1
Mode opérationnel	Tension constante/puissance actuelle/constante constante, parallèle/contrôle slave possible
Représentation de protection (alarme d'affichage à cristaux liquides reminder+buzzer)
Fonction de protection de centre serveur	Protection d'arrêt déclenchée par la température finie, au-dessus d'actuel et hors du contrôle actuel
Fonction inverse de protection de connexion	Invite acoustique et optique d'alarme pour la connexion de polarité
Protection anormale	Panne de courant de ligne électrique et de câble principal
Au-dessus de la protection de la température	Construit dans la température sentant la sonde, quand la température dépasse le ℃ 75, le dispositif cessera automatiquement la décharge
Protection d'arrêt d'urgence	Disjoncteur externe de commutateur d'air pour la protection d'arrêt d'urgence
Environnement de travail
Mode de dissipation thermique	Refroidissement à air forcé
La température	Gamme de température de fonctionnement : - température de stockage de 5~50 ℃ : - ℃ 40~70
Humidité	hygrométrie : 0~90% (40±2℃)
Altitude	米 altitude≤4000 évalué
Alimentation d'énergie fonctionnante
Tension	Système trifilaire monophasé : C.A. 220V (– 20%~+30%), fréquence : 45~65Hz ;
Essai de tenue de tension	Entrée-enveloppe : 2200Vdc 1min
	ENTRÉE-SORTIE : 2200Vdc 1min
	Sortie-enveloppe : 700Vdc 1min
Sécurité	EN610950
Dimensions d'instrument
Taille de centre serveur (millimètres)	483*230*400
Poids	22KG
Câblage de câble	Le câble rapide relient la prise (rouge plus le minus noir), taille : millimètre actuel de ² * 3m, 1 positifs et 1 négatifs
