module de batterie de 100V 50A et équipement d'essai en laboratoire de système d'inspection de PAQUET

100V, module de batterie 50A et système d'inspection de PAQUET

Description de produit d'équipement d'essai en laboratoire :

1. essai de simulation de batterie de puissance, essai de multiplicateur.

2. essai de la vie de cycle.

3, essai de puissance, de capacité et d'énergie.

4, groupement virtuel des paquets de batterie de puissance : ajustement de courbe de charge et de décharge, essai de cohérence de batterie et évaluation.

5, multiplicateur élevé chargeant et déchargeant l'essai de capacité.

6, batterie de puissance et essai de module de série de batterie de stockage de l'énergie : tension unicellulaire, contrôle de température unicellulaire (équipement à haute tension).

Caractéristiques fonctionnelles (quelques fonctions exigent la personnalisation) :

1, charge de haute performance/plate-forme de essai de décharge s'est développé spécifiquement pour des modules de batterie de densité de puissance élevée (paquets).

2, conception modulaire utilisant d'AC/DC et de DC/DC isolement à haute fréquence à deux étages, combinée avec la dérive de basse température, puces analogique-numérique multicanale de conversion du bit CDA de haute performance les 24, l'exactitude équilibrée est plus haut que l'équipement traditionnel.

3, densité de puissance élevée du système, avec la fonction multicanale d'intégration et de récupération de l'énergie.

4, opération de HMI, un calibrage automatique intelligent principal.

5, adaptabilité multiple de BMS, charge de soutien/déchargent le même/port différent, plan de soutien relay/MOS BMS ; BOÎTE indépendante de soutien et extension de la communication RS485 ; fonction de configuration de soutien DBC.

6, à télécommande de l'ordinateur supérieur par l'intermédiaire de l'Ethernet, de la connexion parallèle des canaux, du soutien de l'impulsion et de la simulation de condition de travail.

7, design de l'interface homme-machine, fonctions système sont simples et faciles pour fonctionner ; soutenez un certain nombre d'arrangements faits sur commande ; équipé du service automatique de rappel de calibrage régulier.

Description de système d'équipement d'essai en laboratoire

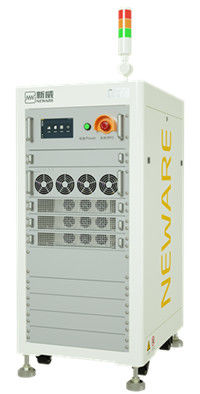

Le système d'essai de CE-6000 Module&PACK est un équipement de charge/décharge de haute précision développé pour le paquet de batterie de puissance élevée examinant, avec la vitesse élevée de réponse dynamique, l'exactitude stable élevée, la configuration flexible des canaux multiples, etc. Il soutient l'essai d'impulsion, l'essai de la vie de cycle et l'essai de simulation de condition de travail. Le système est équipé de l'entrée et des fonctions de récupération de l'énergie multicanales, qui peuvent économiser un grand nombre d'énergie électrique consommée pendant le processus de remplissage et de décharge ; il adopte une topologie à haute fréquence bidirectionnelle de conversion de C.C, combinée avec des 24 puces mordues multicanale performante de convertisseur d'ANNONCE, avec une résolution de échantillonnage plus élevée que l'équipement traditionnel de simple-gamme.

Module triphasé d'AC-DC

• Conception libre zéro triphasée : la conception libre zéro triphasée avancée est adoptée, et la tension d'autobus est stable par le circuit triphasé mûr et fiable du pont PFC pour satisfaire la demande de la réponse rapide ;
• Puissance élevée et bas harmonique : puissance bidirectionnelle factor>0.99, harmonique à faible intensité<5>
• Conception douce de commutateur : combiné avec la conception douce mûre et excellente de commutateur, réalisez l'isolement à haute fréquence bi-directionnel, l'écoulement d'énergie bi-directionnel, les économies d'énergie de rendement élevé et, et la densité de haute énergie ;
• Compatibilité forte : excellente compatibilité électromagnétique, modules plus fiables et plus efficaces.

Module directionnel du Bi DC-DC

• Adoptez le circuit de BUCK-BOOST : adoptez circuit efficace et fiable de BUCK-BOOST pour réaliser la réponse rapide du remplissage et de la décharge ;
• Conception de filtre de la haute performance LCL : combiné avec le circuit de filtre de la haute performance LCL, basse ondulation, haute précision, contrôle indépendant de chaque canal, canal de soutien/connexion parallèle de module ;
•  Différentes conditions d'essai de rassemblement : la topologie soutient la transformation flexible, et peut être augmentée pour être compatible avec différents ports de remplissage et de décharge et décharge nulle de pression négative pour répondre à de diverses exigences d'essai de batterie.

Liste d'accessoires d'équipement

Gestion des données et analyse

Conditions de configuration de système informatique supérieur

Entretien du matériel d'équipement d'essai en laboratoire
