EN71-1 joue l'appareil de contrôle d'énergie cinétique avec la distance de capteur 10 - 30cm

Testeur d'énergie cinétique avec une distance de capteur de 10 à 30 cm

Introduction du produit

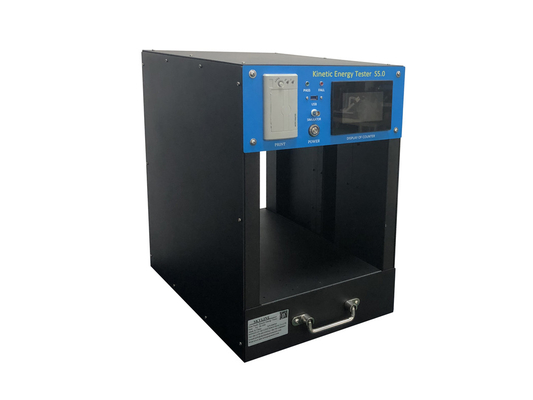

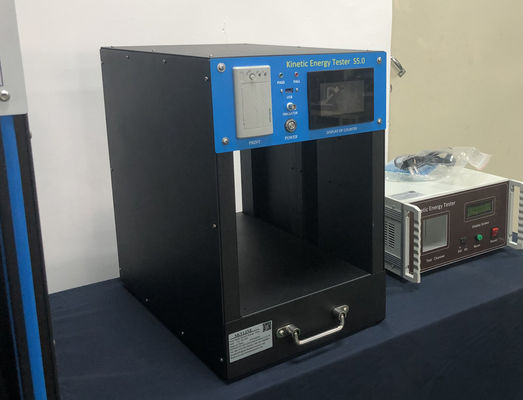

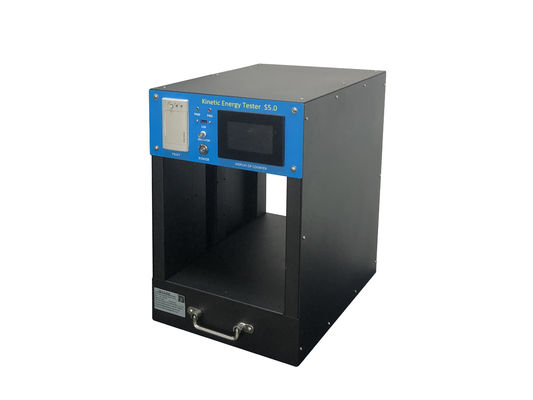

Testeur d'énergie cinétiqueest un équipement permettant de vérifier la vitesse d'un objet (DUT) qui traverse le tunnel d'essai. Selon le résultat de lecture et la valeur de masse du DUT,Nous pourrions calculer la valeur de l' énergie cinétique et savoir à quel point le DUT est dangereux..

À l'intérieur du tunnel d'essai de ce testeur KE, il y a trois ensembles de capteurs infrarouges, un ensemble pour démarrer la minuterie et deux autres pour arrêter la minuterie.

Chaque groupe comprend 30 paires de capteurs infrarouges.Ils sont situés dans une plaque opposée et la lumière infrarouge sont émetteur et récepteur sont fixés dans une face opposée et le signal transmettra et recevra bien qu'un 1 mm étroit écart.

Le premier groupe de capteurs s'appelle "Sensor de démarrage", le deuxième groupe s'appelle "Sensor d'arrêt de 10 cm" et le troisième groupe s'appelle "Sensor d'arrêt de 30 cm".

La distance entre le capteur de démarrage et le capteur d'arrêt est de 10 cm. Il est toujours utilisé pour détecter des objets à basse vitesse ou à haute friction.

La distance entre le capteur de démarrage et le capteur d'arrêt est de 30 cm. Il est toujours utilisé pour détecter des objets à grande vitesse ou à faible friction d'air.

1/10000s la minuterie démarre à Start-Sensor détecté DUT, la minuterie s'arrête jusqu'à 10cmStopSensor ou 30cmStopSensor détecté DUT. (Selon la plage de test sélectionnée par l'utilisateur).

Caractéristiques du produit

• Distance du capteur intérieur 100-300 mm
• Équipement et moyens permettant de déterminer la vitesse et la masse du projectile, pour obtenir une énergie cinétique calculée avec une précision de 0,005 J.
• La distance de mesure (d) maximale jusqu'à (300 ± 5) mm
• Équipement et moyens permettant de déterminer la vitesse et la masse du projectile pour obtenir une énergie cinétique calculée avec une précision de 0,005

Paramètres techniques

Fonction de base / Spécification

Partie d'assistance

1Simulateur de balles.

2. tunnel d'essai de 28 cm de large

3. câble d'interface PC

4. 2 ′ imprimante thermique

5- Dans le tiroir.

6. Papier thermique de rechange

Normes de test

Pour l'utilisation de produits de la catégorie 1 ou 2

Simulateur
