Calorimètre à jauge de cône ISO 5660

Calorimètre à cône.pdf
Introduction du dispositif
Le calorimètre à cône est dérivé de la consommation d'oxygène d'un échantillon rectangulaire (100 mm × 10 mm) testé par le Dr Vytenis Babrauskas à une valeur de rayonnement thermique de 100 kW / m2.
Le calorimètre à cône est basé sur le principe de la consommation d'oxygène de la combustion du matériau.Temps d'allumage, la consommation d'oxygène, la production de CO et de CO2 et le débit de gaz de combustion.
Le calorimètre à cône est strictement conforme à la taille du laboratoire et l'unité de commande automatique conçue par le logiciel d'essai est pratique à utiliser.Il utilise un ordinateur à écran tactile de 17 pouces., qui est entièrement conforme aux normes internationales.

Conformité aux normes
- essai de réaction au feu selon l'ISO 5660, taux de libération de chaleur, taux de fumée et taux de perte de masse;
- ASTM E1354 Détermination de la chaleur et du taux de libération de fumée visible des matériaux et des produits à l'aide d'un calorimètre de consommation d'oxygène;
-BS 476 Pt.15 Essai de combustion et de structure des matériaux de construction, détermination du taux de libération de chaleur du produit;

Paramètres techniques

Caractéristiques du produit et application
1Calorimètre à cône avec armoire d'analyse mobile, peut être connecté à un système d'essai de dégagement de chaleur de grande taille tel que ISO 9705, EN 13823 etc., conforme à ISO 5660, ASTM E1354, BS 476 Partie 15 etc.normes d'essais.
2.Corps d'essai intégré et armoire d'analyse de 19 pouces, ordinateur à écran tactile de 15 pouces intégré, pour le contrôle complet et les tests automatiques.

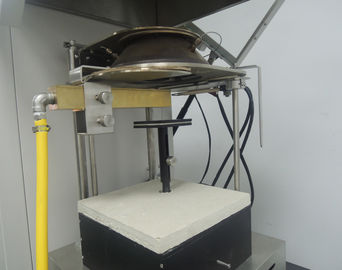

3La puissance nominale du chauffeur conique est de 5000 W, la sortie thermique est de 0 ~ 100 kW/m2, en utilisant un régulateur de température PID, tandis que le cône de rayonnement peut être horizontal ou vertical.
4.Exposé à la partie centrale de la surface de l'échantillon de 50 x 50 mm, le rayonnement au centre de la déviation n'est pas supérieur à 2%.
5.L'échantillon est pesé entre 0 et 3000 g; précision: 0,1 g.
6.Automatiquement ouverte pour transmettre des rayonnements à l'échantillon.
7.ABB EL3020 Analyseur d'oxygène paramagnétique, utilisant la méthode du changement paramagnétique pour mesurer la concentration d'oxygène dans le gaz. Plage de concentration de 0 à 25%.
8.Analyse de la densité de fumée à l'aide d'un système laser, composé d'un laser He Ne de 0,5 mW, le détecteur principal et le détecteur auxiliaire.

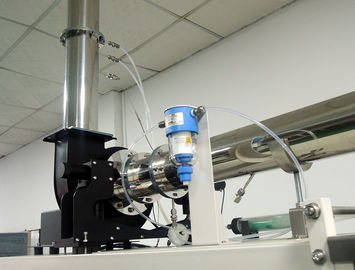

Le système d'échappement est composé du ventilateur, du couvercle de collecte de fumée, du tuyau d'échappement et du débitmètre de plaque d'orifice, etc. Le débit du ventilateur d'échappement est de 0 ~ 50g/s, précision 0,1g/s.
9Des bagues d'échantillonnage ont été installées à partir du capot de collecte de fumée à 685 mm, avec 12 trous.
10.Le débit d'échappement doit être déterminé en mesurant la différence de pression des deux côtés de l'ouverture du bord tranchant à 350 mm au-dessus du ventilateur, le diamètre intérieur de l'ouverture du
La plaque d'ouverture de bord est de 57 mm + 1 mm.
11Le système d'échantillonnage des gaz ABB SCC-S comprend une pompe à échantillonnage, un filtre, un piège à froid, un déversement d'eaux usées, des filtres à eau et des filtres à CO2.
Système portable de refroidissement par eau sans avoir besoin d'eau et de plomberie lors de l'utilisation du débitmètre (pour l'ISO 5660).
12.Pour calibrer la réponse de l'ensemble du système d'essai, l'utilisation d'un brûleur d'étalonnage en laiton à ouverture carrée, utilisé pour mesurer la valeur du coefficient C.
13Le système d'acquisition de données peut enregistrer l'analyseur d'oxygène, le détecteur d'orifice, le thermocouple et d'autres instruments de sortie.

Applications

Le calorimètre à cône convient à l'évaluation du comportement de combustion et de feu d'un large éventail de matériaux, notamment:

• Matériaux de construction et produits de construction

• Matériaux ferroviaires

• Matériaux de fil et de câble

• Matériaux polymères

• Matériaux composites

• Matériaux utilisés pour la recherche sur les incendies et les essais en laboratoire

Il peut être utilisé par les fabricants de matériaux, les laboratoires d'essais incendie, les instituts de recherche et autres organisations impliquées dans les essais de performance incendie.

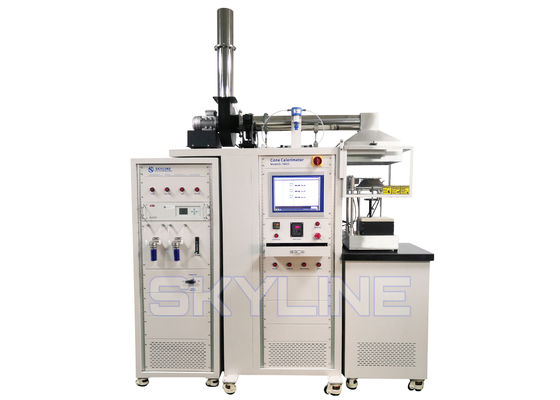

Détails du produit du calorimètre à cône
Le nom de Calorimètre à cône est dérivé du chauffe-eau conique utilisé par le Dr.Vytenis Babrauskas pour inspecter le spécimen d'essai (100 mm x 100 mm) avec un flux jusqu'à 100 kW/m2 pour l'épuisement de l'oxygène échelle de banc de son développementL'essai du calorimètre à cône est basé sur la théorie selon laquelle les calories de combustion pures sont proportionnelles à la quantité d'oxygène nécessaire à la combustion et à la quantité d'oxygène nécessaire à la combustion.1 MJ/kg est généré chaque fois que 1 kg d'oxygène est consommé, et l'émission de chaleur, le temps d'allumage, la consommation d'oxygène, la production de CO et de CO2 et le débit des gaz allumés générés à partir des matériaux d'essai sont mesurés.
Les normes
Pour l'utilisation dans les appareils de traitement des eaux usées, il convient d'utiliser des matériaux d'une teneur en eau de haute qualité supérieure ou égale à:
BS:BS 476 à 15
ISO:ISO 5660
Le système d'échantillonnage doit être conforme à la norme EN 45545-2: 2013.
Le numéro de série est le numéro de série.2007

Exigences relatives à l'installation
électrique: 230 volts 50 ampères nominaux
Température ambiante: de 10°C à 35°C
Les dimensions de l'appareil: 1800 mm (W) x 900 mm x (H) x 2600 mm (D)
L'approvisionnement en gaz: méthane, azote, air comprimé

Veuillez consulter la vidéo de l'opération du calorimètre à cône comme ci-dessous:
Les États membres doivent veiller à ce que les informations fournies par les autorités compétentes soient respectées.

Profil de l'entreprise.pdf

Questions fréquemment posées

Q1: À quoi sert un calorimètre à cône?

A1:Le calorimètre à cône est utilisé pour évaluer le comportement au feu et les performances de combustion des matériaux.Il peut mesurer des paramètres tels que le taux de libération de chaleur, le temps d'allumage, la consommation d'oxygène,production de fumée, la production de CO et de CO2 et la perte de masse lors de la combustion.

Q2:Comment fonctionne un calorimètre à cône?

R2: Le calorimètre à cône fonctionne selon le principe de consommation d'oxygène.la quantité d'oxygène consommée par l'échantillon est mesurée et utilisée pour évaluer la chaleur libérée par le matériauJe suis désolé.

Q3:Quelles normes peuvent être utilisées avec ce calorimètre à cône?

A3:La liste des spécifications du produit ISO 5660, ASTM E1354, BS 476 Partie 15, ASTM D6113, ASTM E1740, ASTM F1550, EN 45545-2:2013 et GB/T 16172 est la suivante:2007La norme applicable dépend de l'application spécifique des essais.

Q4:Quels matériaux peuvent être testés à l'aide d'un calorimètre à cône?

A4:Le calorimètre à cône peut être utilisé pour tester des matériaux de construction, des matériaux ferroviaires, des matériaux de fil et de câble, des polymères,composites et autres matériaux combustibles selon la méthode d'essai applicableJe suis désolé.

Q5:Quels paramètres le calorimètre à cône peut-il mesurer?

A5:Selon la configuration du système, l'équipement peut mesurer le taux de libération de chaleur, le temps d'allumage, la consommation d'oxygène, la production de fumée, la production de CO et de CO2, les pertes de masse et le débit de gaz de combustion.

Q6:L'analyse de la fumée est-elle disponible?

R6:Oui, l'analyse de la densité de fumée est proposée en option. Le système peut également être équipé d'un analyseur infrarouge pour l'analyse du CO et du CO2.

Q7:Le calorimètre à cône peut-il être connecté à d'autres systèmes d'essai incendie?

R7:Selon les spécifications du produit, le calorimètre à cône peut être connecté à des systèmes d'essai de dégagement de chaleur plus grands tels que l'ISO 9705 et l'EN 13823.
