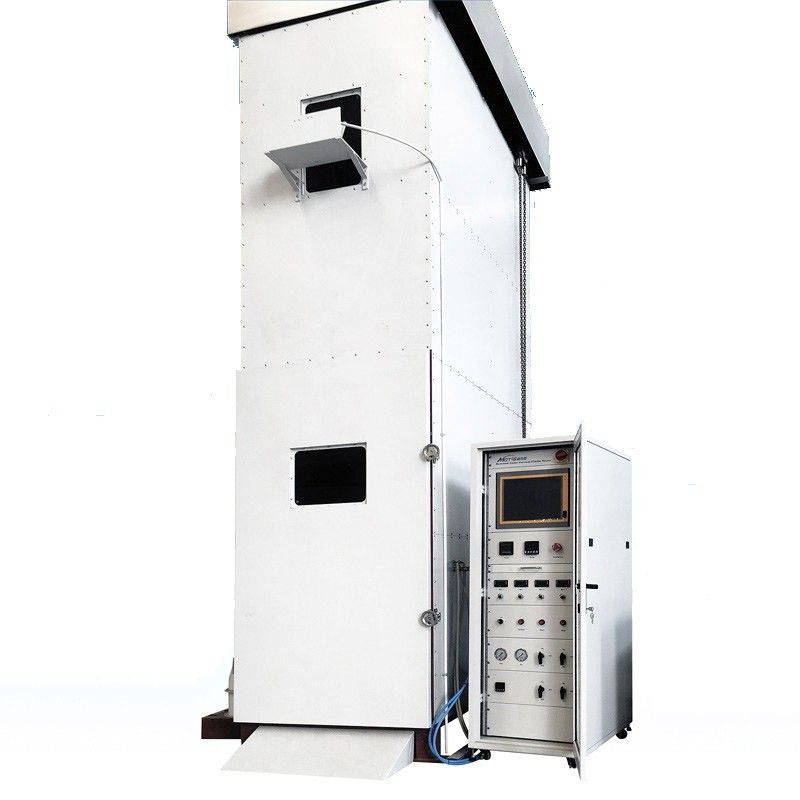

EN 50399 2022 Appareil d'essai de dégagement thermique des fils et câbles

Caractéristiques et application

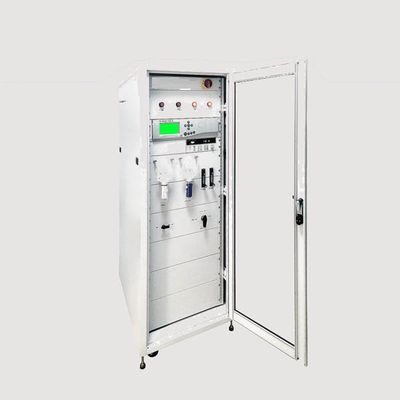

1. Unité de rack standard de 19 pouces, comprenant un analyseur de gaz O2 paramagnétique et CO2 infrarouge non dispersif ;
2. Carte d'acquisition de données Advantech de Taiwan, 1 jeu, peut collecter des données de température, de différence de pression de gaz et d'analyseur de gaz, etc. ;
3. Sonde de vitesse bidirectionnelle en acier inoxydable, avec un ensemble de dispositifs de détection de pression de vent tels qu'un capteur de micro-différentiel de pression ;
4. Thermocouple de type K OMEGA des États-Unis, 3, détectant la température des gaz de combustion, 1 jeu ;
5. Équipé d'un ensemble de dispositif de sonde de collecte de gaz, connecté par un tuyau en PTFE, peut collecter des gaz corrosifs ;
6. Piège froid déshumidifiant, régulateur de débit de gaz et de tension, 1 jeu de dispositif de pompe de collecte de gaz CAST américain, équipé d'un tuyau en acier inoxydable et d'une connexion de tuyau en PTFE ;
7. Système de mesure de densité de fumée à lampe à incandescence comprenant une source de lumière à incandescence et un dispositif récepteur à photodiode au silicium ;
8. Équipé de 5 filtres neutres, plage de densité optique de 0,1 à 2 ;
9. 4 dispositifs de contrôle de débit massique importés, équipés de détendeurs, de vannes solénoïdes, etc. ;
10. Logiciel de test standard, incluant des procédures d'étalonnage, et peut être utilisé pour des tests de combustion monomère ;
11. Équipé de 1 jeu d'ordinateur et d'imprimante ;
12. Équipement de test tel qu'un tuyau d'échappement et un ventilateur centrifuge ;
13. Deux régulateurs de débit massique de propane ;
14. Deux régulateurs de débit massique d'air ;
15. Un étalonnage de flamme de 22,5 kW et 30 kW peut être effectué par un régulateur de débit massique agissant sur un seul brûleur ;
16. Dispositif de test de combustion de faisceaux de fils et de câbles.

Application :Le système de test est un essai au feu à moyenne échelle simulant des câbles groupés ou des câbles à fibre optique. Le câble testé est installé sur une échelle métallique standard verticale et allumé par une source d'allumage spécifiée pour évaluer le comportement et les performances de combustion du câble. Données de performance de combustion pour les premières étapes d'un incendie de câble,

Le test du taux de dégagement de chaleur reflète le danger de propagation de la flamme le long du câble et l'impact potentiel de la source d'incendie sur la zone adjacente. Le test de densité de fumée montre la visibilité de la zone d'incendie et le danger de la fumée pour la sécurité des personnes.
