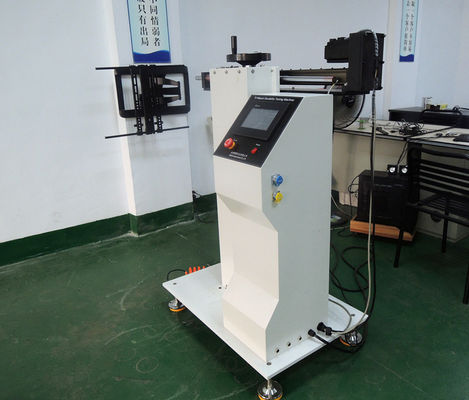

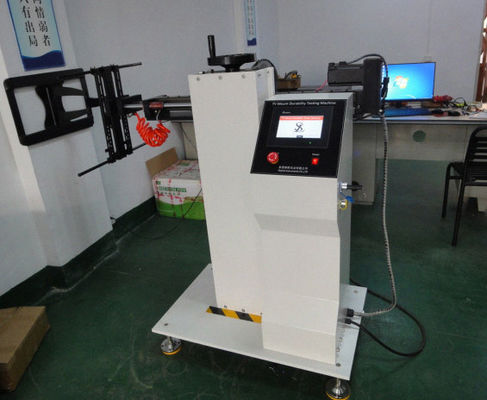

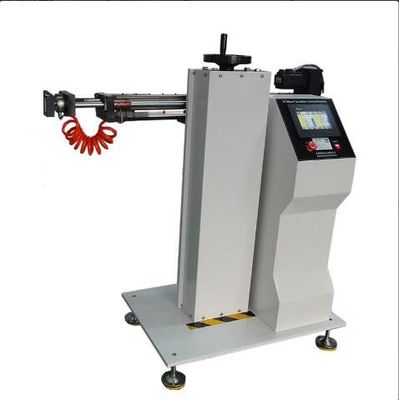

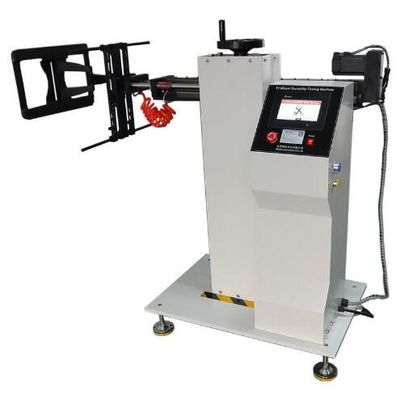

Le tiroir de bureau de norme ANSI/BIFMA X5.5-2014 d'équipement d'essai en laboratoire glisse l'équipement d'essai de longévité

PLC / HMI table des diapositives durable équipement de test de meubles avec actionneur servo linéaire

Application du projet

• Épreuves de durabilité des tiroirs montés sur des bureaux et des tables de bureau

• Test de cycle des portes coulissantes horizontales sur les meubles

• Épreuves de groupes de pièces de porte articulée à charnière

• Évaluation de l'impact étendu sur la rétention des éléments et de la durabilité

• Test de rebond des éléments extensibles

• Épreuves de destruction avec des valeurs de force programmables

• Mesure de la force de poussée-tire des mécanismes de tirage

• Assurance de la qualité pour les fabricants de matériel de mobilier

• Laboratoires tiers d'essais effectuant des essais de certification BIFMA

• Les installations de R & D sur les meubles validant de nouvelles conceptions de diapositives

Conforme à la norme

Les produits de base doivent être présentés dans un format conforme à la norme ANSI/BIFMA.

Épreuve n° 10 Épreuve du cycle des éléments extensibles;

Épreuve n° 11 Épreuve d'impact et de durabilité sur la rétention des éléments étendue;

Épreuve n° 12 Épreuve de rebond d'élément extensible

Paramètres techniques

1- Accueille jusqu'à 12 (305 mm) de profondeur de tiroir

2.Accommoder les glissades de fermeture souple

3.Avoir la capacité de régler la course dans les 12 (3 mm)

4.Avoir un minimum de 12 (305 mm) de réglage vertical

5Il peut supporter une charge maximale de 135 kg.

6.Tropes de vitesse entre 0 et 25 m/s.

7.Avoir un dispositif de comptage des temps de course avec notification de défaillance et arrêt automatique avec le nombre de cycles terminés avec succès enregistré

8.Avoir la capacité de tester une application autonome ou une application où les diapositives sont déjà montées dans l'application.

9.Conçu pour une durée de vie minimale de 15 millions de cycles

10.Servo actionneur

11.certifié CE

Questions fréquemment posées

Q: À quoi sert cet équipement?
R: Cet équipement teste la durabilité et l'intégrité structurelle des tiroirs coulissants et des portes coulissantes horizontales sur les meubles, conformément à l'ANSI/BIFMA X5.5-2014.

Q: Comment ça marche?
A: Un actionneur servo-linéaire effectue des cycles contrôlés et répétables sur le toboggan ou la porte du tiroir à des vitesses réglables allant jusqu'à 0,25 m/s.tandis que le contrôleur PLC surveille les performances et enregistre le nombre de cycles.

Q: À quelles normes est-il conforme?
R: Il est conforme à la norme ANSI/BIFMA X5.5-2014 et prend en charge les tests n° 10 (test de cycle), 11 (test d'impact de rétention et de durabilité) et 12 (test de rebond)..

Q: Quels matériaux ou produits peuvent être testés?
A: portes coulissantes horizontales de 10 à 24 pouces et groupes de portes à charnière montés sur des meubles.

Q: Quels paramètres peut-il mesurer?
R: Il mesure la résistance au cycle jusqu'à 15 millions de cycles, la force de poussée-tirée via une cellule de charge de 200 kg et peut effectuer des tests destructeurs avec des valeurs de force programmables.

Q: Quelles industries utilisent cet équipement?
A: Fabricants de meubles, laboratoires d'essais de meubles de bureau, services d'assurance qualité, laboratoires de certification tiers et centres de recherche et développement sur les meubles.

Q: Quelles sont les exigences d'installation?
R: L'équipement nécessite une surface stable et plane pour fonctionner.Veuillez consulter le manuel d'utilisation ou contacter notre équipe technique pour des spécifications d'installation détaillées.

Q: L'équipement est-il certifié CE?
R: Oui, cet équipement est certifié CE.

Équipement de test de durabilité des diapositives de tiroirs de bureau.pd...

Contrôleur (écran tactile PLC+)
