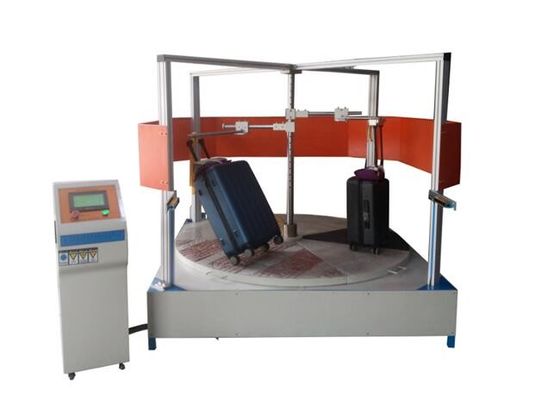

Machine multi d'essai d'état des routes de bagage de contrôle de PLC avec le moteur variable de fréquence de précision

Machine d'essai d'état de Multi-route de bagage

L'information produit

Instrument d'essai d'état des routes de bagage, petit pain d'essai de ciment. Diamètre : (216±2) le millimètre, avec une barre d'acier élevée avec une largeur convexe de 30mm et une épaisseur convexe extérieure de 3mm (r=0.5mm) sur la surface de petit pain, la longueur de petit pain d'essai est plus grand que la roue maximum de course de parallèle de l'échantillon d'essai. Espacement (environ 600mm). La formule de petit pain d'essai de ciment est : sable (sable moyen) : le ciment (42,5, P.0) = 3:2, là devrait n'être aucun nid d'abeilles, apprêtent cinq surfaces, bulles d'air. Les deux rouleaux d'essai de l'appareil de contrôle de double-barre devraient être au même niveau, la distance entre les deux petits pains d'essai peut être ajustée, et les deux petits pains d'essai tournent dans des directions opposées. Portique fixe. À 45°±2° du plan horizontal, les sièges sociaux a un rail de soutien qui peut être déplacé en haut et en bas pour fixer l'échantillon d'essai, et un crochet de tige de traction au dessus. Limiteur. Il peut être ajusté de sorte que l'échantillon puisse être fixe à la même position du début à l'extrémité de l'essai. Dispositif de contrôle. La vitesse réglable, a placé toute la course, temps de repos dans la course d'essai, avec la fonction de mémoire.

Utilisation

Elle est employée par le personnel de R&D et le personnel de contrôle de qualité pour évaluer l'état d'utilisation du bagage en marchant, pour effectuer l'essai de marche continu, pour examiner la roue témoin, l'axe, cadre de roue, tige de renfort, qualité de boîte, et pour calculer l'usage de la roue.

Normes d'exécution
Mode de contrôle : Contrôle de PLC, mode d'opération d'interface homme-machine. Le nombre de kilomètres d'essai peut être arbitrairement choisi, avec l'arrangement de temps et la fonction de mémoire intermittents de panne de courant.

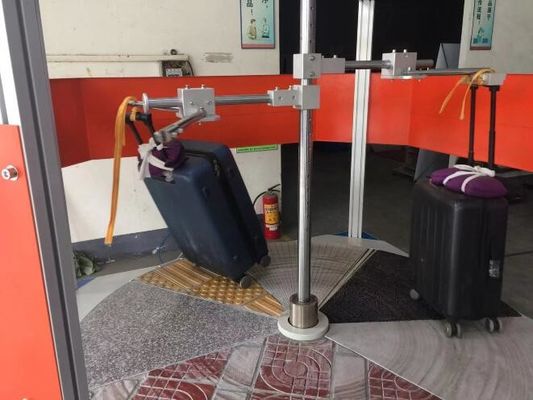

Simulation de trottoir : trottoir fin de ciment de 30%, trottoir brut de ciment de 30%, trottoir de maçonnerie de 20%, trottoir de marbre de 9%, route aveugle de 9%, bosse de vitesse de 1%, égout de 1%.
Vitesse de fonctionnement : 0-4Km/h, arrêt pour 10min chaque opération de 2Km, peut être ajusté.
Portique fixe : mode de deux-roue, mode à quatre roues.
Puissance fonctionnante normale : moteur variable de fréquence de précision.
Taille de machine : 1.88M*1.8M*1.64M (W*D*H).

Examinez les méthodes
1. placez l'échantillon sur la machine d'essai et placez la roue sur le petit pain d'essai. Tirez la tige de traction toute la sortie et accrochez-la sur le crochet. L'échantillon sans tige de traction sera soulevé sur le crochet ou la barre transversale avec la poignée ou la poignée de côté (dégrossissent le balai, la courroie de traction de côté), et l'angle de la boîte (paquet) et du plan horizontal avec 45° ±2°, fermer à clef la poignée de levier et fixer le bouchon.
2. L'échantillon à quatre roues devrait être placé sur la machine d'essai, et la distance entre les deux petits pains d'essai devrait être ajustée de sorte que les quatre roues soient placées sur les deux petits pains d'essai et le bouchon soit fixe.
3. placez la vitesse de fonctionnement de machine d'essai : 4km/h, par intermittence 10min pour chaque 2km de l'opération.
4. itinéraire d'essai : 4km8km12km16km20km, ou essai selon l'itinéraire spécifique.
5. rouleau de ciment : φ (216±2) le millimètre deux, la distance entre les deux rouleaux peut être ajusté, et la direction de rotation est vis-à-vis de.
6. poussée des barres d'acier : 600 × du × 30 3mm (× de × D de W H)
7. portique fixe : 45°±2° avec horizontal
8. vitesse d'essai : 4km/h chaque 2km, 10min intermittent
9. minuterie : Affichage d'affichage à cristaux liquides
10. dispositif de contrôle : la vitesse réglable, a placé la course totale, temps de repos dans la course d'essai, avec la fonction de mémoire
11. limitation du dispositif : Il peut être ajusté de sorte que l'échantillon puisse être fixé en une position du début à l'extrémité de l'essai. 12. Alimentation d'énergie : 220V50HZ.
