120º (IPX3) 350º (IPX4) imperméabilisent la pression atmosphérique de oscillation de boîte d'essai de pluie 86kPa - 106kPa

120º (IPX3) 350º (IPX4) imperméabilisent la pression atmosphérique de oscillation de boîte d'essai de pluie 86kPa - 106kPa

  • 120º (IPX3) 350º (IPX4) imperméabilisent la pression atmosphérique de oscillation de boîte d'essai de pluie 86kPa - 106kPa
  • 120º (IPX3) 350º (IPX4) imperméabilisent la pression atmosphérique de oscillation de boîte d'essai de pluie 86kPa - 106kPa
  • 120º (IPX3) 350º (IPX4) imperméabilisent la pression atmosphérique de oscillation de boîte d'essai de pluie 86kPa - 106kPa
  • 120º (IPX3) 350º (IPX4) imperméabilisent la pression atmosphérique de oscillation de boîte d'essai de pluie 86kPa - 106kPa
120º (IPX3) 350º (IPX4) imperméabilisent la pression atmosphérique de oscillation de boîte d'essai de pluie 86kPa - 106kPa
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: SKYLINE
Certification: calibration certificate
Numéro de modèle: SL-IPX34B-R400
Conditions de paiement et expédition:
Quantité de commande min: 1 UNITÉ
Prix: Negoitable
Détails d'emballage: CAISSE DE CONTRE-PLAQUÉ
Délai de livraison: 15 jours ouvrables
Conditions de paiement: Western Union, T/T, MoneyGram, L/C
Capacité d'approvisionnement: mois de 2 PCs
Contact
Description de produit détaillée
HORIZON: Boîte de oscillation d'essai de pluie d'IPX34- Tension et fréquence: AC220V±10% ; 50Hz±10%
Vitesse de rotation de la plaque tournante: 1-5r/min (réglable précis) Angle de tuyau d'oscillation: 120º (IPX3), 350º (IPX4) ou arrangements faits sur commande
Porteur de la plaque tournante: 20 KG Gamme de taille de plaque tournante: 350-600mm
Surligner:

équipement d'essai d'abrasion

,

Équipement d'essai physique

Le grand équipement d'essai en laboratoire IPX3/IPX4 imperméabilisent la boîte de oscillation d'essai de pluie



Nom de produit Boîte de oscillation d'essai de pluie d'IPX34-
Modèle de produit SL-IPX34B-R400

























Aperçu d'équipement

Fond d'application : la destruction de l'eau naturelle (l'eau de pluie, eau de mer, arrosent et ainsi de suite) aux produits et aux matériaux, ayant pour résultat des pertes économiques inestimables chaque année. Les dommages sont principalement provoqués la corrosion, en se fanant, la déformation, la baisse de force, l'expansion et moisi. En particulier, les produits électriques causent le feu facilement dû au court-circuit de la pluie. Par conséquent, l'essai d'eau protecteur pour la coquille d'un produit ou d'un matériel spécifique est une procédure principale nécessaire.
Applications générales : lampes extérieures, appareils électroménagers, pièces d'auto et d'autres produits électroniques et électriques.
Fonction d'équipement : la fonction principale du dispositif est pour les produits électroniques et électriques, les lampes et les lanternes, les armoires électriques, les composants électriques, les automobiles, les motos et leurs composants. L'examen médical et d'autres propriétés relatives des produits sont examinés sous la pluie simulée. Après essai, l'essai est employé pour déterminer si la représentation du produit répond aux exigences, afin de faciliter la conception, l'amélioration, la vérification et l'inspection de l'usine.







Niveau d'exécution

Selon IEC60529 : 1989 +A1 : 1999 +A2 : 2013 , 14.2.3 14.2.4 clause et schéma 4, GB7000.1 9.2.4, 9.2.5 termes et schéma 9,4





















































Point d'équipement

le produit IPX3, IPX4 d'a.For imperméabilisent l'essai d'estimation.

b. La coquille est faite à partir de la plaque d'acier de haute qualité domestique et la surface est pulvérisée avec la peinture. Elle est belle et durable.

c. À l'intérieur de la boîte et de la table de swirel employées dans toute la plaque d'acier inoxydable de SUS304# pour assurer l'utilisation de long temps ne se rouillera pas.

d. Structure de boîte : réservoir d'eau d'un seul bloc, robinet à tournant sphérique de flottement d'eau en circulation, de niveau d'eau dans la cuve de stockage, contrôle automatique de prise d'eau et détection d'alarme au niveau de basse mer, empêchant effectivement la pompe à eau de sec et endommagée.

e. Il y a un voyant à niveau visible transparent (matériel de verre trempé) sur la porte, et une lampe de LED est installée dans la boîte pour faciliter l'observation de l'essai interne.

f. La commande de tuyau d'oscillation adopte le moteur pas à pas servo de haute qualité domestique, la vitesse du tuyau d'oscillation est précise et réglable, et il y a non hors de problème d'étape (hors de l'étape : elle causera une aberration du mouvement de oscillation, et au milieu de l'axe de plaque tournante, endommageant de l'équipement)

g. Commande de plaque tournante : l'utilisation du moteur pas à pas de haute qualité domestique, de la vitesse et de l'angle peut être placée sur l'écran tactile (réglable), dans la gamme standard de réglable stepless de précision et peut automatiquement commander la rotation en avant et inverse (positif et négatif : approprié à l'essai de puissance d'échantillon pour empêcher s'enrouler).

h. La boîte d'essai est équipée d'une prise de courant d'échantillon (AC220,10A), et l'alimentation d'énergie d'échantillon peut être commandée par programme. La coupure électrique (0-999min) - 0-999min (puissance) - la panne de courant (0-999min) est appliquée à l'échantillon.

i. Le temps d'essai peut être placé sur l'écran tactile. La gamme d'arrangement est : 0-999min (réglable)

j. Mesures de filtrage : le filtre de haute précision, qui peut effectivement filtrer les impuretés dans la cartouche filtrante d'eau du robinet et peut être remplacé régulièrement.

k. Le système de contrôle de noyau adopte le weinview de Taïwan PLC d'écran tactile + de Panasonic de 7 pouces, composants électriques utilisés comme l'atterrisseur, OMRON et d'autres marques importées, câblant le métier répondent aux exigences des normes nationales, ayant la disposition raisonnable, câblant fermement et clairement marqué.

l. Fonction à commande par effleurement : « L'essai de l'essai IPX3 » est effectué selon les termes standard en conditions IPX3 ;

« L'essai de l'essai IPX4 » est effectué selon les termes standard en conditions IPX4 ;

« essai fait sur commande : l'essai a été effectué selon les besoins des utilisateurs, vous peut placer le temps d'essai, pleuvoir l'angle, vitesse d'oscillation, vitesse de plaque tournante de tuyau isoparamétrique.

m. Le châssis est installé avec la boîte incorporée de pièces de rechange et les pièces de rechange communes (telles que six tournevis, noyaux de filtre, aiguilles faisants le coin et ainsi de suite) sont placées pour faciliter le stockage et l'utilisation des utilisateurs.



































Paramètre technique

Paramètres structurels
Taille de pendule R400mm (peut être ajouté avec R200mm)
Taille intérieure de boîte 900* 900* 900mm
Taille externe 1400*1120* 1750mm
Taille de soufflure diamètre 0.4mm
Diamètre intérieur de tube de oscillation 15mm
Le diamètre de plaque tournante témoin 400mm (peut être ajouté pour la table 200)
Paramètres fonctionnels
Écoulement 0-2L/min
Porteur de la plaque tournante 20kg
Gamme de taille de plaque tournante 350-600mm
Vitesse de rotation de la plaque tournante 1-5r/min (réglable précis)
La rotation de la plaque tournante Toujours positif et renversé remplacez
Angle de tuyau d'oscillation 120º (IPX3), 350º (IPX4) ou arrangements faits sur commande
Vitesse d'oscillation de tube de oscillation 240 degrés de 4S de va-et-vient, 720 degrés de 12S de va-et-vient (contrôle de précision) ou coutume
Paramètres électriques
Puissance d'équipement 220v
Examinez l'alimentation d'énergie d'échantillon 220v
Capacité de l'installation 1.0kw
Fonction de protection de sécurité : protection de fuite, protection de manque d'eau, protection de court-circuit



































































Table de configuration principale

Nom Caractéristiques quantité marque/remarque
Châssis La boîte intérieure 304#, la peinture de jet externe de boîte 1 Yuexin
Cuve de stockage de l'eau acier inoxydable 304# fait maison 1 Yuexin
Plaque tournante acier inoxydable 304# fait maison 1 Yuexin
Tuyau d'oscillation acier inoxydable 304# fait maison 1 Yuexin
Aiguille d'oscillation acier inoxydable de 0.4mm 1 pièce de rechange 100
Dossier d'aiguille d'oscillation M5-6 1 pièce de rechange 20
Pompe à eau Pompe à eau d'acier inoxydable 1 Lingxiao
Débitmètre Ajustement en verre de ceinture de panneau 1 Yuanda
Indicateur de pression Acier inoxydable aséismique /Y-60BFZ 1 Hongqi
Robinet à tournant sphérique mécanique de flottement ND15 1
Filtre épurateur de l'eau d'étape unique de 10 pouces 1 Filtre de secours core1
Écran tactile écran de couleur de 7 pouces 1 Weinview de Taïwan
Contrôleur de PLC FR-XO L30R 1 Panasonic
Moteur d'étape de oscillation   1 Zhichuang
Réducteur de tube d'oscillation   1 Dabang
Moteur de progression de plaque tournante 57# 1 Jiemeikang
Réducteur de plaque tournante   1 Dabang
Appareillage électrique de basse tension   1 Atterrisseur
Relais   1 OMRON
Alimentation d'énergie de mode de commutation   1 OMRON





Annexe aléatoire

copie 1.One des instructions d'opération ;

2. certificat de la qualification de l'usine ;

3. carte de garantie d'équipement ;

4. cartouches filtrantes 1 ;

5. examinez les aiguilles 100

6. examinez la tête d'épingle 20

7. câble de trois noyaux, 1 (au sujet de 3M)

États d'utilisation Les conditions suivantes sont garanties par l'utilisateur et la connexion correspondante est accomplie.













Employez le site

La terre et le drainage sont lisses, la terre et le mur sont imperméables et le drain de plancher ou le fossé de drainage est installé.

La portance au sol n'est pas moins que 200kg/m2

Puits - site aéré

Aucune vibration forte autour de l'équipement

L'influence sans champ électromagnétique fort autour de l'équipement

Substances pas inflammables, explosives, corrosives et poussière autour de l'équipement

Il y a un espace approprié pour l'entretien d'utiliser-et autour de l'équipement :

Le dos, le côté gauche et droit, le dessus de l'équipement : 800mm

Partie antérieure d'équipement : 1200mm

État d'environnement

La température : 5℃~35℃

Hygrométrie : ≤85%

Pression atmosphérique : 86kPa~106kPa



État d'alimentation d'énergie

Tension et fréquence AC220V±10% ; ligne de feu de 50Hz±10% + ligne zéro + ligne au sol protégée
Puissance installée 1.0KW
Résistance de mise à la terre de fil de terre protecteur Moins que 4Ω











Puissance Swith

1. Exigez de l'utilisateur d'installer le commutateur électrique d'air de protection de fuite sur le site d'installation pour l'équipement avec la capacité correspondante et le commutateur doit être utilisé indépendamment pour l'usage de l'équipement.

2.prohibit l'utilisation du commutateur ou de la prise de couteau

3. Le commutateur d'air de protection de fuite d'air n'est pas plus de 2 mètres à partir de l'équipement









État de source d'eau

1.requires l'utilisateur pour installer la source d'eau pour l'équipement au site d'installation, la pression d'eau n'est pas moins que 0.2Mpa, et l'installation du robinet de 4 points.

2. La position du robinet n'est pas plus de 2 mètres à partir de l'équipement



Image de référence :

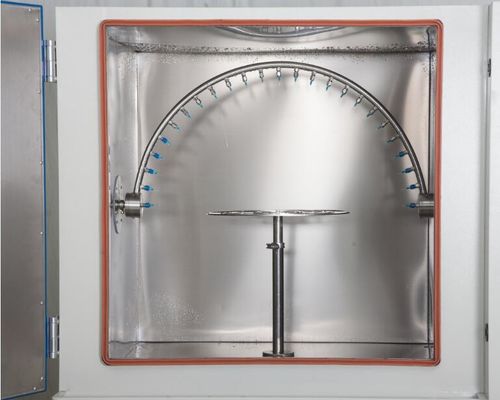

120º (IPX3) 350º (IPX4) imperméabilisent la pression atmosphérique de oscillation de boîte d'essai de pluie 86kPa - 106kPa 0Boîte intérieure

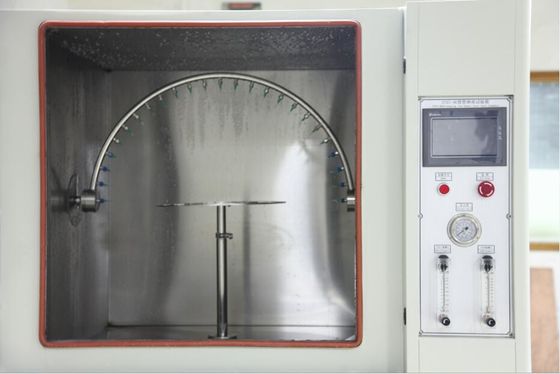

120º (IPX3) 350º (IPX4) imperméabilisent la pression atmosphérique de oscillation de boîte d'essai de pluie 86kPa - 106kPa 1Panneau d'opération

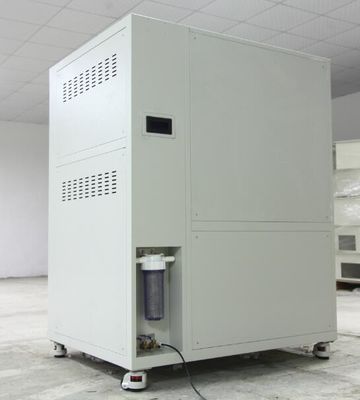

120º (IPX3) 350º (IPX4) imperméabilisent la pression atmosphérique de oscillation de boîte d'essai de pluie 86kPa - 106kPa 2Réservoir d'acier inoxydable

120º (IPX3) 350º (IPX4) imperméabilisent la pression atmosphérique de oscillation de boîte d'essai de pluie 86kPa - 106kPa 3Écran tactile de couleur de 7 pouces
