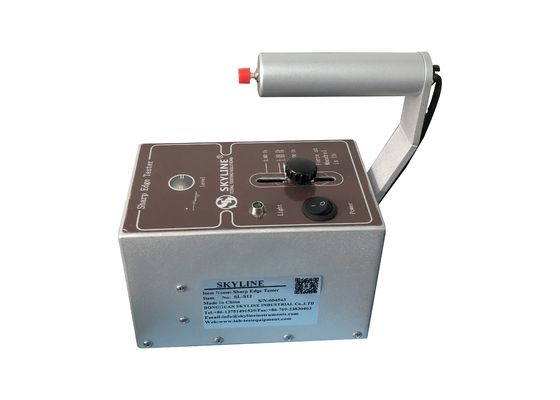

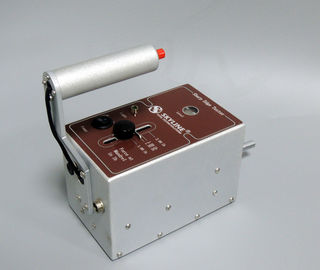

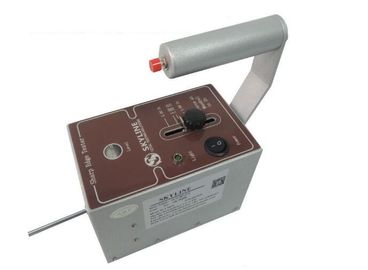

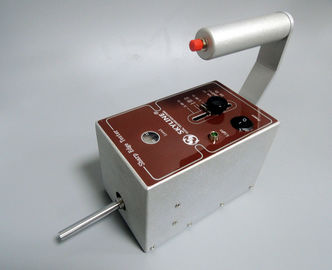

Appareil de contrôle de tranchant de l'équipement d'essai de jouets d'OIN 8124-1 1.35LB pour des produits d'enfants

OIN 8124-1 1.35LB a fixé l'appareil de contrôle de tranchant de force pour des produits d'enfants

Tranchant Tester.pdf

Application

Utilisé pour déterminer si le bord d'un jouet ou d'un article est un tranchant avec un risque déraisonnable de blessure.

L'information produit
                                                                                                Pour déterminer si les bords accessibles sur des jouets sont susceptibles de causer la blessure. Une bande auto-adhésive de PTFE est fixée à un mandrin, qui est alors tourné pour une révolution simple de 360 degrés le long du bord accessible étant examiné. Si la bande est coupée dans la moitié ou plus long dans la longueur (approximativement 13 millimètres), le bord est identifié comme tranchant dangereux. Les jouets prévus à l'usage des enfants au-dessous de 8 années sont sujets à cette condition avant ou après l'essai d'utilisation et d'abus.

Principe d'essai

L'axe en acier utilisé pour simuler les doigts des enfants doit être durci. La dureté extérieure de Rockwell devrait être aucune moins de 40, l'aspérité ne devrait pas être plus grande que 0,40 microns, et le diamètre devrait être de 9,35 millimètres de ± 0,12 millimètres. Une couche de bande simulée de peau artificielle a été appliquée perpendiculairement à un axe en acier enveloppé avec la colle simulée de peau artificielle avec une force de 6 N (1,35 livres). L'axe en acier était tangente constante au ± 4 mm/sec de 23 mm/sec. La vitesse est tournée pour une semaine. Vérifiez le bord de l'essai pour couper (couper) le papier simulé d'adhésif de peau artificielle. Si coupé (coupe), le bord examiné est défini comme tranchant potentiellement dangereux.

Résultats d'utilisation et de jugement d'appareil de contrôle de tranchant
1. Attachez le ruban adhésif de PTFE au mandrin au besoin, et tournez alors le mandrin le long du bord accessible examiné par 360°. Vérifiez que le ruban adhésif d'essai gravité-est corrigé.
Si la boule peut passer le calibre d'essai complètement. La longueur de la coupe. Calculez le pourcentage de la longueur de la bande coupée. Jugement : Si le ruban adhésif est coupé de 50%
Dédoublé, le bord est considéré un tranchant.
2. Le bord à examiner sera le bord accessible déterminé après l'essai d'accessibilité de la pièce ou du composant de jouet.
3. Si le bord palpable du jouet dans son ensemble ne peut pas être examiné, dans le cas de simuler le jouet dans son ensemble, le bord accessible peut être enlevé et examiné séparément.
4. La clé à l'essai de tranchant est comment fixer le bord détecté et s'assurer que le mandrin est perpendiculaire au bord, et il n'y a aucune phase entre le mandrin et le bord pendant l'essai.
Pour des sports.
5. Pendant la rotation du mandrin, il devrait s'assurer que la pression appliquée au mandrin est sans interruption stable.

Spécifications


Paramètres techniques
1.Diameter de mandrin rotatoire montré dans le tableau 1 :


valeur 2.Measured de la force montrée dans le tableau 2 :


vitesse 3.Rotate de mandrin rotatoire montrée dans le tableau 3 :


4.Roughness de mandrin rotatoire montré dans le tableau 4 :

 Appareil de contrôle et point pointu Tester.pdf de tranchant

Comment examinez-vous des tranchants ?
Le bord sera identifié comme dièse s'il coupe complètement par la bande pour une longueur de pouce moins de 1/2 (13 millimètres) à n'importe quelle force jusqu'à 1,35 livres (6,00 newton). (2) procédure. (i) le bord de l'échantillon à examiner sera tenu de façon qu'il ne se déplace pas pendant l'essai.

Lien visuel d'opération d'appareil de contrôle de tranchant :
https://www.youtube.com/watch?v=TREo3kIsqVc
