La chambre d'essai de flamme de fil pour les câbles électriques sous le feu conditionne l'intégrité de circuit

La chambre d'essai de flamme de fil pour les câbles électriques dans des états du feu font le tour de l'intégrité

Normes

Le CEI 60331-21

Essais pour les câbles électriques dans des états du feu - intégrité de circuit - partie 21 : Des procédures et des conditions - câble de la tension évaluée jusqu'à 0,6/1,0 kilovolt

Spécifications

2. Câble et ligne conception de bases de câble de machine d'essai de combustion d'intégrité :

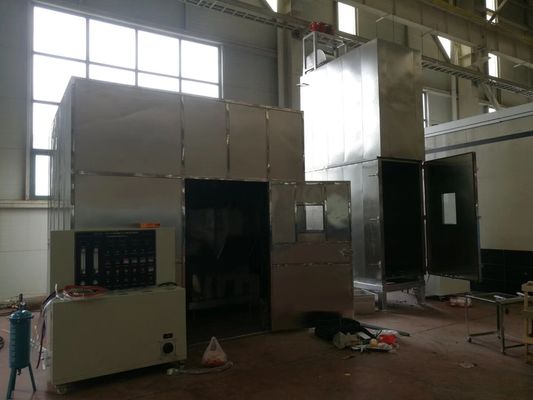

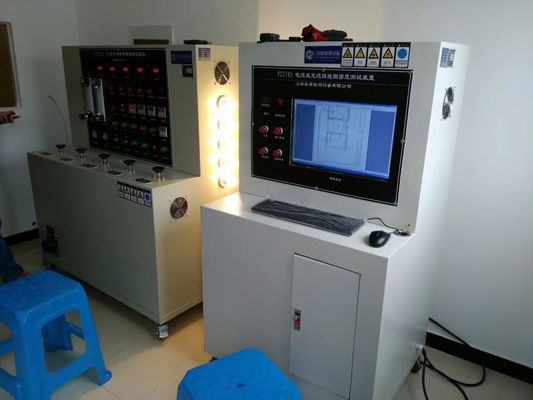

L'appareil de contrôle du feu de câble et d'intégrité de câble est divisé en trois parts : la boîte de combustion, le cadre de combustion, et la boîte de contrôle, qui sont individuellement mobiles. Chaque dispositif est équipé des roulettes au fond pour le mouvement et l'hygiène faciles. Un dispositif utilisé pour des câbles et câbles qui exigent la ligne intégrité en utilisant une flamme avec une température moins de 750 du ° C (contrôle de chaleur dégagée) pour l'essai de feu individuel

Câble et ligne paramètres techniques de câble de machine d'essai de combustion d'intégrité :

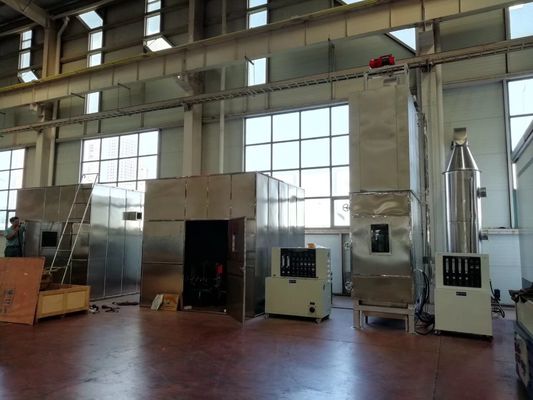

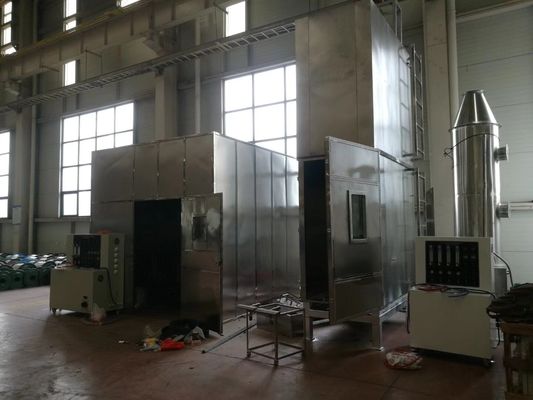

1. Conception de la chambre de combustion

Il est fixé à la parenthèse de fer d'angle avec un matériel approprié pour former la chambre de combustion cubique entière.

Chambre de combustion : dimensions intérieures : total de 3M X 3M X 3M 27 mètres cubes.

Peut être la structure de mur de briques ou la structure de plaque d'acier, choisie par des clients

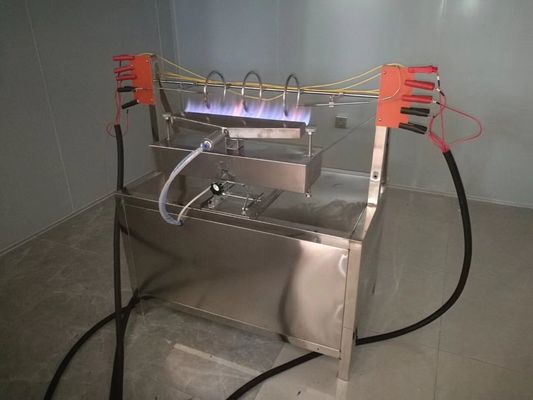

2. Support témoin : L'échantillon se compose de deux ou trois appuis d'anneau en métal avec un diamètre intérieur d'approximativement 150 millimètres.

3. Dispositif brûlant :

(1) chalumeau : Un brûleur à propane avec une longueur nominale de 500 millimètres et d'une largeur de 15 millimètres pour un bec avec un mélangeur de venturi.

(2) compteur de débit : mètre de circulation d'air : 80L/min, compteur de débit de propane : 5L/min

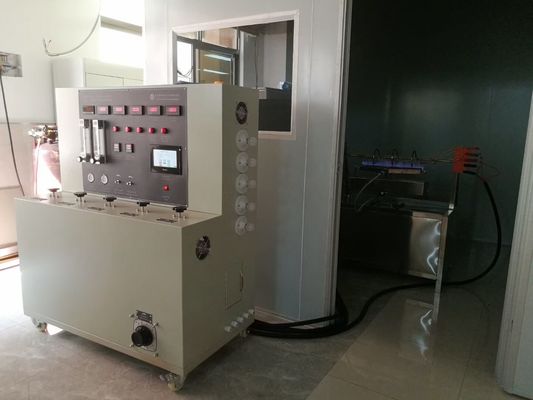

(3) la composition du système de contrôle de chalumeau : valve de régulation de pression, bougie piézoélectrique, dispositif d'extinction, thermocouple de contrôle de température,

Source de gaz (possédée par votre société), dispositif d'allumage, gazoduc, compteur de débit, mélangeur de venturi,

Chalumeau, robinet à tournant sphérique, compagnie aérienne, bouteille d'air comprimé (possédée par votre société)

(4) minuterie : 0~99.99s/m/h peut être placé arbitrairement

(5) dispositif d'allumage : pour l'allumage automatique

(6) contrôleur de température : se compose de deux sections de contrôle de température,

Température ambiante : 0~1000°C peut être placé arbitrairement.

4. ligne charge :

(1) transformateur d'essai : (2) tension de l'essai 3000VA trois : AC1000V

(3) courant d'essai : 3A
