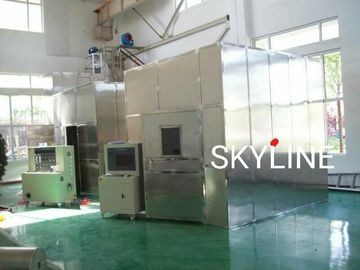

Appareil de contrôle de densité de fumée des fils IEC61034 et des câbles avec la chambre de combustion de structure métallique

Description

Selon IEC61034-1~2, les premières pièces du « dispositif d'essai » et la deuxième partie de « étapes et conditions d'essai » pour la détermination de la densité de fumée des câbles ou des câbles à fibres optiques dans des conditions spécifiques. La détermination de la densité de fumée est un aspect important d'évaluer les caractéristiques de combustion du câble ou du câble, qui sont liés à l'évacuation du personnel et à la détermination de la proximité de l'extincteur. Cet instrument est principalement utilisé pour déterminer la concentration en fumée des câbles et des câbles à fibres optiques dans des conditions spécifiques et pour vérifier la densité de fumée. Dans les conditions de la flamme brûlant ou la combustion sans flammes, la transmittance est employée comme manière de comparer différents câbles ou câbles dans des états spécifiques.

Caractéristique

Cet instrument se rapporte à trois aspects d'expertise mécanique, optique et électronique. C'est un produit mécanique et électrique d'intégration. Il a les avantages de la structure raisonnable, de la représentation stable et de l'opération facile. Interface d'opération de WINDOWS XP, style de VUE de laboratoire et mécanisme de sécurité parfait. Pendant l'essai des résultats de mesure d'affichage en temps réel et dessinez dynamiquement une courbe parfaite (par la courbe de taux et de temps d'affichage), les données peut être stocké de manière permanente, lecture et la sortie d'impression, peut directement imprimer le rapport.

Logiciel de mesure : ses données principales de fumée et de faible densité, de densité optique spécifique, de taux de tabagisme, de taux de tabagisme maximum et de densité de fumée moyenne peuvent être examinées à l'interface d'opération de WINDOWS XP +VB6.0. Elle a également l'interface de fonctionnement du calibrage, édition, examinant, ajustement de paramètre et ainsi de suite. Le programme emploie le règlement de contrôle automatique d'ordinateur, de collection, d'enregistrement et de résultat. Voir le schéma 1, le schéma 2

Le schéma 1 : diagramme léger de courbe de transmittance

Le schéma 2 : les résultats d'essai rapportent des formes

Principe

Le système de mesure léger pour la densité de fumée du câble ou le câble à fibres optiques dans des conditions spécifiques se compose de source lumineuse, de cellule photo-électrique de silicium, de récepteur de source lumineuse et de système informatique. La lumière s'est produite par les passages de source lumineuse par le laboratoire de densité de fumée de 3M * 3M * 3M, formant une poutre uniforme avec un diamètre de 1.5m + de 0.1M sur le mur vis-à-vis de la source lumineuse. La cellule photo-électrique installée au centre de la poutre détecte l'intensité de la poutre de la source lumineuse. Quand la chambre de combustion due à la combustion des câbles pour produire beaucoup de fumée, la fumée de l'absorption photoélectrique, réalisent l'intensité de poutre de cellule photo-électrique de silicium est affaiblie par le système informatique pour l'informatique, nous peut calculer relativement au 100% initial avec la transmittance linéaire de lumière de réponse.

La conception de la chambre de combustion, deux manières pour que les clients choisissent : le premier utilise le mur de briques, notre société fournissent le plan de conception, envoient les ingénieurs professionnels pour guider le chantier de construction ; le deuxième avec le matériel approprié est fixé sur la parenthèse de fer d'angle et la chambre de combustion entière de cube.

Composition en équipement

L'instrument entier se compose de boîte d'essai fermé, de système de mesure de photomètre, de disque d'alcool, de système de combustion, de bougie, de boîte d'essai, de fixture de câble, d'instrument de mesure de la température et de logiciel d'essai de densité de fumée. Le circuit est développé par le micro-ordinateur simple de puce avec le contenu de pointe et la représentation stable. Cet instrument convient à tous les câbles. Il est très utilisé par des usines d'industrie de fil et de câble et de recherche et de bancs d'essai. La boîte d'essai est un cube en essai avec un volume de 27m3.

Paramètres techniques détaillés

5. Les autres paramètres et introduction

a. L'entrée principale est équipée des fenêtres et des visions opaques qui peuvent bloquer les activités d'inspection.

le fond de b.The de la boîte carrée est équipé d'un dispositif automatique d'allumage, et le dessus est installé avec le dispositif de régulation de pression interne de la boîte.

source de c.Light : lampe à incandescence pour 12V, longueur d'onde légère de 400 à 750nm.

d.Acceptor : pour la cellule photo-électrique de silicium, la transmittance de 0% est passée sans lumière et le taux de transmittance est lumière de 100% sans occlusion.

système d'e.Combustion : composé de valve, de filtre, de débitmètre de vanne de régulation et de brûleur de régulation de pression.

f.Burner : composé d'une bougie et d'un disque d'alcool et placé au centre de l'échantillon.

6. Configuration principale
