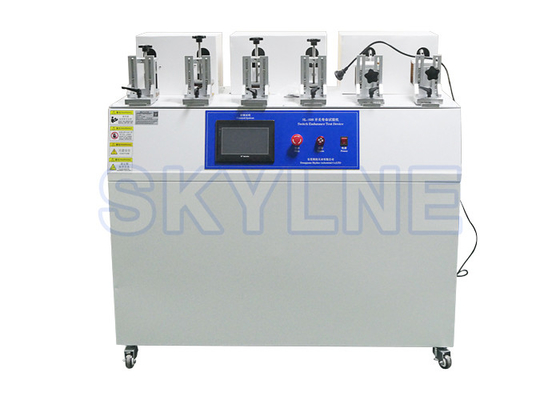

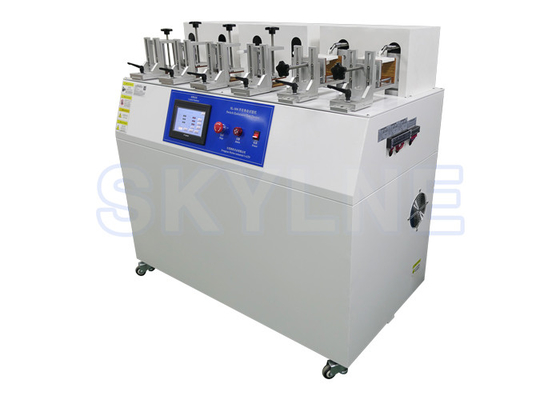

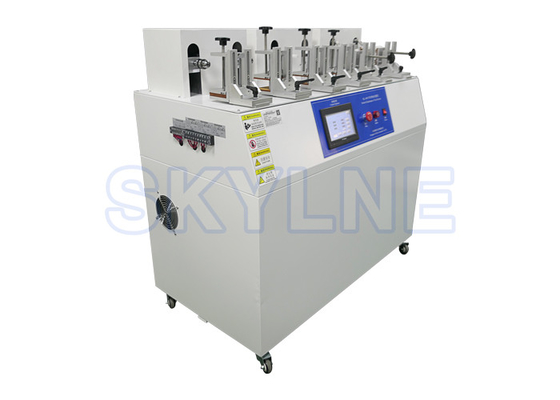

Testeur d'endurance de commutation à 6 stations de haute qualité à un prix inférieur

I. Présentation du testeur d'endurance de commutateur

Ce testeur est conçu conformément aux dispositions correspondantes de GB2099.1, GB17465.1, GB15092.1, et est utilisé pour tester l'équipement de test de durée de vie des produits de commutation à usage domestique et similaire.

Et connecté au boîtier de charge pour tester la durée de vie électrique des fiches et prises, des coupleurs et des interrupteurs d'appareils.

Il est nécessaire de tester les équipements pour le contrôle qualité et l'inspection qualité par le service d'inspection qualité des fabricants d'accessoires électriques et d'appareils électroménagers.

II.Construction

La machine d'essai de durée de vie de l'interrupteur et de la prise adopte le cylindre pour faire la puissance, entraîne l'ensemble coulissant avec le dispositif de prise pour effectuer un mouvement linéaire alternatif, afin de terminer l'action d'activation et de désactivation.Sa fréquence d'action et son temps de marche/arrêt sont contrôlés par un automate (contrôleur programmable) et un écran tactile, faciles à utiliser et fiables à contrôler.

III.Principaux paramètres techniques

1. Le nombre de matériaux de test: six stations, y compris un ou deux tests de commutateur rotatif, trois ou quatre stations de test de commutateur à bascule et cinq ou six stations de test de commutateur à bouton-poussoir.

2. Vitesse de test : interrupteur à bouton : 5 à 60 fois/minute réglable ;commutateur rotatif 1 ~ 10 fois/minute réglable (Remarque : une fois pour l'inverse d'un cycle).

3. Le nombre de tests : 1 ~ 999999 fois peut être défini.

4. Temps d'activation : 0 ~ 999,9 secondes (minutes) réglables.

5. Temps de déconnexion : 0 ~ 999,9 secondes (minutes) réglables ;

6. Vitesse de rotation : 5 ° ~ 360 °/S peut être réglé

7. Angle de rotation : 5 ° ~ 7200 ° peut être réglé

8. Le nombre de vitesses : 1 ~ 10 vitesses peuvent être réglées

9. Mode de rotation : rotation dans le sens des aiguilles d'une montre, positionnement précis du moteur pas à pas

10. Alimentation : AC220V / 50Hz.

11. Environnement d'utilisation : température 0 ~ 40 ℃, humidité relative ≤ 85 %, pas de secousses violentes, de chocs, de vibrations et de lieux d'air non corrosifs.

IV.Interface d'essai

Le système de contrôle utilise un écran tactile.Lors de la sélection des fonctions et des paramètres de réglage, appuyez simplement sur le bouton de cette option de fonction avec votre doigt selon les instructions à l'écran, et n'appuyez pas fort pour éviter d'endommager le film de l'écran.

Station 1 : Entrez dans l'interface de test de la station 1.

Les autres postes de travail sont identiques à un poste de travail

1.Ouvrir l'écran

Image 1.

2. Test du commutateur rotatif (Station 1 ou Station 2.)

                                                             Image 2

(1) .Nombre de tests : affiche le nombre réel de fois que chaque station est testée, et la case rouge est le nombre de réglages.

(2) .Intervalle de temps de vitesse: l'intervalle de temps de réglage de la vitesse 0-99.9S peut être réglé.

(3) .Angle de test : 5° ~ 360° peut être réglé

(4) .Réglage de l'engrenage : définissez le nombre d'échantillons d'engrenages

(5) .Vitesse de test : 5° ~ 360° / S peut être réglé

(6) .État de fonctionnement : clignote lors du test, ne clignote pas lors de l'arrêt.

(sept) .Options d'identification : Oui L'alarme se produit lorsque le produit produit un défaut passe-long ou arrêt long ;Non Ne détecte pas le bon ou le mauvais échantillon et s'arrête lorsque le nombre de tests est atteint.

(8) .Démarrer : démarrez chaque interrupteur lorsque vous appuyez dessus

(9) .Stop : arrête le test du commutateur de bits lorsqu'il est enfoncé.

(dix) .Effacer : efface le nombre de tests du bit switch.

(11) .Déclenchement de l'alarme : lorsque l'alarme se déclenche, appuyez sur ce bouton pour arrêter l'alarme.

(12) .Confirmation d'origine : après avoir réglé manuellement l'origine de l'échantillon, appuyez sur la confirmation d'origine pour démarrer, et non pour confirmer que l'origine ne peut pas démarrer, afin de protéger le commutateur d'échantillon.

3.Test de l'interrupteur à bascule et de l'interrupteur à bouton-poussoir (station 3-6)

Image 3

(1) Nombre de tests : affiche le nombre réel de tests à chaque station, la case rouge est le nombre défini.

(2) Heure d'allumage : régler/afficher l'heure d'allumage de chaque station pendant le test.

(3) Réglage de la course : réglez la course de la barre de traction : 0-50 mm peut être réglé

(4) Temps de déconnexion : régler/afficher le temps de déconnexion de chaque station pendant le test.

(5) Réglage de la vitesse : 0-100MM/S peut être réglé

(6) État de fonctionnement : clignote lors du test, ne clignote pas lors de l'arrêt

(7) Options d'identification : Oui L'alarme se produit lorsque le produit produit un défaut passe-long ou arrêt long ;Non Pas de détection du bon ou du mauvais échantillon, arrêt lorsque le nombre de tests est atteint

(8) Démarrer : démarrez chaque interrupteur lorsque vous appuyez dessus

(9) Stop : arrête le test du commutateur de bits lorsqu'il est enfoncé.

(10) Effacer : efface les données de test du commutateur de bits.

(11) Déclenchement de l'alarme : appuyez sur ce bouton pour déclencher l'alarme lorsqu'elle se produit.

V. Méthode de fonctionnement

1. Installation du commutateur rotatif.

Installation du spécimen : installez d'abord le commutateur rotatif pour le faire pivoter vers la position initiale, puis serrez le commutateur rotatif sur le bon appareil, puis serrez la tête rotative sur le mandrin avec une poignée spéciale (voir l'image ci-dessous).

2. Installation de l'interrupteur à bascule/clé.

Montez fermement l'interrupteur à bascule/clé dans le luminaire et ajustez la position vers le haut, le bas, la gauche et la droite

3.Méthode d'essai

(1) Installez l'échantillon et ajustez la position, pointez-le à la main afin que l'interrupteur testé puisse être allumé et éteint normalement.

(2) Configurez tous les paramètres de test en fonction des exigences de test.

(3) Testez sans détecter le bon ou le mauvais de l'échantillon, ne sélectionnez aucune identification, arrêtez après avoir atteint le nombre de fois défini.

(4) Détectez le bon ou le mauvais de l'échantillon pendant le test, placez l'échantillon sur la borne de charge et choisissez d'avoir une identification.

(5) Appuyez sur la touche "Démarrer", le test démarre, appuyez sur la touche "Arrêter", le test s'arrête.Lorsque le test atteint un nombre prédéterminé de fois, le test s'arrête automatiquement, appuyez sur "zéro" pour mettre à zéro les données de test.

(6) Après le test, coupez l'alimentation.

Câblage de l'interrupteur et de la charge

VI.Précautions

1. L'instrument doit être nettoyé fréquemment.

2. Pendant le travail, évitez de bloquer artificiellement le mouvement des pièces mobiles.

La coque doit être mise à la terre.

1. L'instrument doit être nettoyé fréquemment.

2. Pendant le travail, évitez de bloquer artificiellement le mouvement des pièces mobiles.

La coque doit être mise à la terre.
