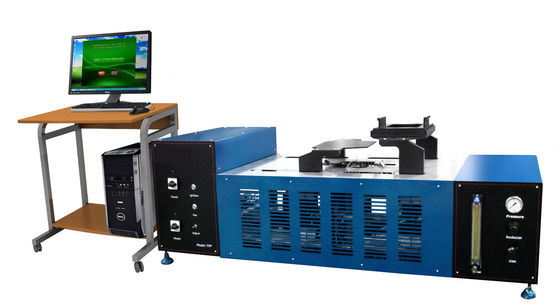

Appareil de contrôle protecteur thermique de représentation de TPP

Appareil de contrôle protecteur thermique de représentation de l'équipement d'essai du feu ASTM D4108 TPP

Lancement de produit
L'appareil de contrôle protecteur thermique de représentation de TPP est principalement employé pour examiner la représentation d'isolation thermique du tissu ignifuge de vêtements de protection exposé aux sources de rayonnement et de chaleur de convection. Il est employé pour examiner la représentation protectrice thermique des vêtements de protection, des chaussures de sécurité, des gants, de la surface d'extérieur de casque, etc. Les normes d'essai de NFPA 1971, d'ASTM D4018, de gigaoctet 8965.1-2009, OIN 17492, etc.

Caractéristiques de fonctionnement

1. L'instrument d'essai inclura l'assemblée basse témoin, l'appui de l'ensemble bas témoin, la source de chaleur, le bouclier, le détecteur, l'enregistreur et la garniture. Il aura également la source de gaz, le débimètre à gaz, le brûleur et le capteur.

2. Le volet de protection de corindon mobile, avec la résistance de la température de 1800 degrés, peut protéger la flamme et réduire l'erreur d'essai.

3. Deux brûleurs de Meker avec 45 degrés sont installés pour fournir à la source standard de chaleur de convection 9 tubes de quartz.

4. Le diamètre du brûleur de Meker est de 38 millimètres et le diamètre du trou intérieur est de 5/16 pouce. Il peut fournir 800-1200 SAUF la chaleur dégagée. La bouche de brûleur est une structure de maille en métal. La soupape à air inférieure du brûleur peut être ajustée et le rapport de mélange de l'air et du gaz combustible peut être ajusté.

Cinq ou neuf rangées infrarouges de tube du quartz T150 peuvent fournir le flux de rayonnement thermique de 13-40 kW/㎡±4 kW/㎡

6. Sous le rayonnement thermique du tube infrarouge de quartz, tout le flux thermique peut être placé à 83 kW/㎡±2 kW/㎡ en ajustant le gaz assuré au brûleur de Meker.

7. Le mètre calibré d'écoulement de la chaleur est à refroidissement par eau, et sa gamme fonctionnante est 0-100KW/m2, et sa gamme maximum d'utilisation est 150%.

8. Le temps de réponse du mètre d'écoulement de la chaleur est moins de Mme 200, le taux de rayonnement est plus de 0,95, et le signal de sortie est plus de 5 système mv dans la gamme fonctionnante.

9. Le calorimètre de plat de cuivre peut être employé pour détecter la chaleur de convection et la chaleur de rayonnement, aussi bien que la température au dos de l'échantillon.

10. Le débitmètre de rotor peut ajuster le débit du gaz de combustion, l'exactitude est (±2%) et la gamme de mesure est plus que 3L/min.

11. L'indicateur de pression d'indicateur, pression de prise peut être ajusté par la valve de décompression, la gamme de la valve de décompression est de 0-15 livres par pouce carré ;

12. Une prise rotatoire quarte peut découper le gaz inflammable manuellement.

13. La résolution du système d'acquisition de la température est 0.1C et l'exactitude est le ℃ ±0.75

14. La vitesse par acquisition de données du système par acquisition de données automatique est les secondes sub/0.05, et la compensation de froid-fin est donnée pour les données mesurées du thermocouple.

15. Équipé des ordinateurs et des imprimantes, avec le logiciel standard d'essai, pour fournir les courbes standard d'essai.

Normes

ASTM D4108, ASTM F2703, 17492:2003 D'OIN, 8965.1:2009 DE GIGAOCTET, NFPA 1971, NFPA 1977, NFPA 2112

Taille : 1500mm (w) X 540mm (h) X 460mm (d)

Poids : 86KG

Conditions d'installation : Conditions électriques : 220V, 50HZ, 15A ;

Conditions de source de gaz : Gaz de compresseur de propane et d'air

Environnement d'essai : 25 +5℃

Comment est-ce que des produits de lutte anti-incendie sont examinés ?
Beaucoup d'essais du feu sont exécutés par les laboratoires officiels afin de la certification de produit. Cependant, quelques fabricants des produits de lutte anti-incendie également maintenir leurs propres équipements et essais de course pour la R&D avant de s'attaquer aux dépenses et à l'exposition d'un essai à une installation de tiers.
