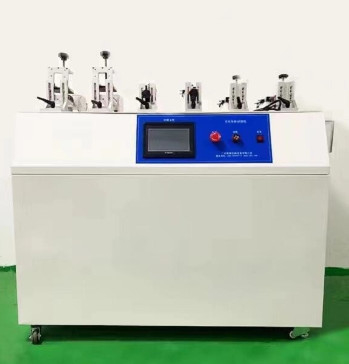

Testeur d'endurance à 6 stations de haute qualité avec un prix inférieur

I. Vue d'ensemble du testeur d'endurance du commutateur

Ce testeur est conçu conformément aux dispositions correspondantes de GB2099.1, GB17465.1, GB15092.1, et est utilisé pour tester l'équipement d'essai de durée de vie des produits de commutation destinés à un usage domestique ou similaire.

Et connecté à la boîte de chargement pour tester la durée de vie électrique des prises et des prises et des couples et des interrupteurs d'appareils.

Il est nécessaire que les équipements de contrôle et d'inspection de la qualité soient testés par le service d'inspection de la qualité des fabricants d'accessoires électriques et d'appareils ménagers.

II. Construction

Le commutateur et la machine de test de la vie de prise de prise adopte le cylindre pour faire le pouvoir, conduire l'assemblage de glissement avec le dispositif de prise pour faire le mouvement linéaire réciproque,afin de compléter l'action d'allumage et d'arrêtSa fréquence d'action et son temps d'allumage/d'arrêt sont contrôlés par PLC (contrôleur programmable) et écran tactile, qui est facile à utiliser et fiable à contrôler.

III. Principaux paramètres techniques

1Le nombre de matériaux d'essai: six stations, dont une ou deux stations d'essai de commutateur rotatif, trois ou quatre stations d'essai de commutateur à bascule et cinq ou six stations d'essai de commutateur à bouton.

2. Vitesse d'essai: commutateur de bouton: réglable 5 à 60 fois par minute; commutateur rotatif réglable 1 à 10 fois par minute (note: une fois pour le cycle réciproque).

3Le nombre de tests: 1 ~ 999999 fois peut être réglé.

4. Temps d'allumage: 0 ~ 999,9 secondes (minutes) réglables.

5Temps de déconnexion: 0 ~ 999,9 secondes (minutes) réglables;

6. Vitesse de rotation: 5 ° ~ 360 ° / S peut être réglée

7. angle de rotation: 5 ° ~ 7200 ° peut être réglé

8. Le nombre d' engrenages: 1 ~ 10 engrenages peuvent être réglés

9Mode de rotation: rotation dans le sens des aiguilles d'une montre, positionnement précis du moteur pas à pas

10L'alimentation est de 220 V AC / 50 Hz.

11.Environnement d'utilisation: température de 0 à 40 °C, humidité relative ≤ 85%, pas de secousses violentes, de chocs, de vibrations et espaces d'air non corrosifs.

IV. Interface d'essai

Le système de commande utilise un écran tactile. Lorsque vous sélectionnez des fonctions et définissez des paramètres, appuyez simplement sur le bouton pour cette option de fonction avec votre doigt selon les instructions sur l'écran,et ne pas appuyer fortement pour éviter d' endommager le film d'écran.

Station 1: entrez dans l'interface de test de la station 1.

Les autres postes de travail sont les mêmes qu'un poste de travail

1.Écran ouvert

Figure 1.

2.Essai d'interrupteur rotatif (station 1 ou station 2)

                                                              Figure 2

(1) Nombre d'essais: afficher le nombre réel de fois où chaque station a été testée et la case rouge représente le nombre de réglages.

(2) Intervalle de temps des engrenages: l'intervalle de temps du réglage des engrenages 0-99.9S peut être réglé.

(3) Angle d'essai: 5° ~ 360° peut être réglé

(4) Réglage de l'engin: régler le nombre d'engins d'échantillonnage

(5) Vitesse d'essai: 5° ~ 360° / S peut être réglée

(6) État de fonctionnement: clignotant lors de l'essai, non clignotant lors de l'arrêt.

(7) Options d' identification: Oui L' alarme s' déclenche lorsque le produit produit un défaut de longue portée ou de longue rupture;Non Ne détecte pas le bon ou le mauvais de l'échantillon et s'arrête lorsque le nombre d'essais est atteint.

(8) Début: démarrer chaque interrupteur lorsque vous appuyez sur

(9) Arrêt: arrêt de l'essai du commutateur de bit lorsqu'il est appuyé.

(10) Dégagé: dégagé le nombre d'essais de l'interrupteur de bits.

(11) Déclenchement de l'alarme: lorsque l'alarme se déclenche, appuyez sur ce bouton pour arrêter l'alarme.

(12) Confirmation d'origine: après réglage manuel de l'origine de l'échantillon, appuyez sur la confirmation d'origine pour démarrer, non pour confirmer l'origine ne peut pas démarrer, pour protéger l'interrupteur d'échantillon.

3.Test du commutateur de balançoire et du commutateur de bouton de pression (station 3-6)

Figure 3

(1) Nombre d'essais: indiquer le nombre réel d'essais effectués à chaque station, la case rouge étant le numéro de série.

(2) Temps d'allumage: régler/afficher le temps d'allumage de chaque station pendant l'essai.

(3) Réglage de la course: régler la course de la barre de traction: 0-50MM peut être réglé

(4) Temps de déconnexion: définir/afficher le temps de déconnexion de chaque station pendant l'essai.

(5) Réglage de la vitesse: 0 à 100 mm/s peut être réglé

(6) État de fonctionnement: clignotant lors de l'essai, non clignotant lors de l'arrêt

(7) Options d'identification: Oui Alarme lorsque le produit produit un défaut long pass ou long break; Non Non détection du bon ou du mauvais de l'échantillon, arrêt lorsque le nombre d'essais est atteint

(8) Démarrer: démarrer chaque interrupteur en appuyant

(9) Arrêt: arrêt de l'essai du commutateur de bit lorsque l'appareil est pressé.

(10) Clear: effacer les données d'essai du commutateur de bits.

(11) Déclenchement de l'alarme: appuyez sur ce bouton pour déclencher l'alarme lorsqu'elle se produit.

V. Méthode de fonctionnement

1- Installation d'un interrupteur rotatif.

Installation de l'échantillon: installer d'abord l'interrupteur rotatif pour le faire tourner à la position initiale, puis serrer l'interrupteur rotatif sur le dispositif de fixation droit,et ensuite serrer la tête rotative sur le mandrin avec une poignée spéciale (voir l'image ci-dessous)

2- Installation du commutateur à bascule/clés.

Montez le commutateur balancier / clé fermement dans le luminaire et régler la position vers le haut, vers le bas, à gauche et à droite

3.Méthode d'essai

(1) Installer l'échantillon et régler sa position, le pointer à la main de manière à ce que l'interrupteur soumis à l'essai puisse être allumé et éteint normalement.

(2) Tous les paramètres d'essai sont réglés selon les prescriptions d'essai.

(3) Testez sans détecter le bon ou le mauvais de l'échantillon, ne sélectionnez pas d'identification, arrêtez après avoir atteint le nombre de fois fixé.

(4) Détecter le bon ou le mauvais de l'échantillon pendant l'essai, placer l'échantillon sur le terminal de charge et choisir d'avoir une identification.

(5) Appuyez sur la touche "Démarrer", le test démarre, appuyez sur la touche "Arreter", le test s'arrête.

(6) Après l'essai, éteignez l'alimentation.

câblage de commutation et de charge

VI. Précautions

1L'instrument doit être nettoyé fréquemment.

2. Pendant le travail, évitez de bloquer artificiellement le mouvement des pièces mobiles.

La cartouche devrait être mise à la terre.

1L'instrument doit être nettoyé fréquemment.

2. Pendant le travail, évitez de bloquer artificiellement le mouvement des pièces mobiles.

La cartouche devrait être mise à la terre.
