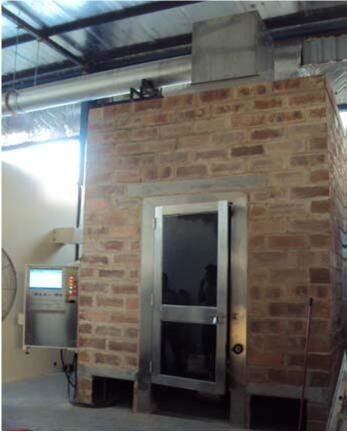

UL 1685 Équipement d'essai incendie de commande PLC

Testeur de flammabilité verticale de câbles en faisceau avec contrôle PLC selon UL 1685

Normes

La machine d'essai de propagation verticale de la flamme pour câbles en faisceau est conçue conformément aux dispositions pertinentes de la norme UL1685, GB18380.3 concernant les exigences d'essai de combustion des fils et câbles. Et conforme aux normes CEI 60332-3-10, KS C CEI 60332-3-21 ~ 25 (A ~ Classe D).

Applications
Le testeur de propagation verticale de la flamme pour câbles en faisceau est un équipement utilisé pour tester l'installation verticale d'un câble en faisceau ou d'un câble optique afin de supprimer la propagation verticale de la flamme dans les conditions spécifiées, est l'équipement nécessaire pour les câbles d'alimentation, les câbles de contrôle et les essais de combustion de faisceaux de câbles à fibres optiques. De plus, si le brûleur du testeur est réglé à 20 degrés, il peut être réalisé selon les normes d'essai IEEE 383 (IEEE 1202). Ce testeur peut être équipé d'un port de configuration d'instrument de dégagement de chaleur, avec l'analyseur de gaz peut mesurer les valeurs de puissance thermique telles que HRR (taux de dégagement de chaleur), SPR (taux de génération de fumée), etc.

Expérience utilisateur
1, Ce testeur est conçu avec une grande intelligence et facile à utiliser ;
2, Avec une conception industrielle professionnelle, une belle apparence et une disposition raisonnable ;
3, Cet équipement est précis, sûr et stable ;
4, Avec un système de contrôle par micro-ordinateur, un processus de test intelligent, pas besoin de chronométrer manuellement.
5, Armoire de test en acier inoxydable résistant à la corrosion ;

Principales caractéristiques

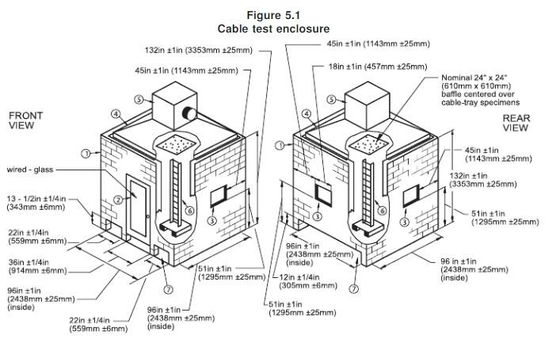

1, La dimension de la boîte de test en acier inoxydable est de 1 000±100(L)x2 000±100(P)x4 000±100(H)mm. La surface intérieure du boîtier est plus haute que le sol et le côté arrière est recouvert d'un matériau isolant ;
2, Équipé d'une échelle en acier inoxydable, conformément aux exigences de GB/T18380.31 ;
3, 2 supports d'échantillons de rechange ;
4, Les échelles sont en acier inoxydable, résistantes à la corrosion et faciles à nettoyer ;
5, Dans la partie inférieure de l'armoire, il y a une entrée d'air dont la dimension est de 800±20(L)×400±10(P), à la position de 150+10mm à l'avant de la boîte.
6, Il y a une thermocouple de type K de 2 mm de diamètre monté à l'intérieur de la boîte de test ;
7, Le débit d'air à l'intérieur du four de combustion peut être contrôlé de manière stable à (5000 ± 500) L / min.

Systèmes de combustion
1, Le brûleur : brûleur à gaz propane de type ceinture de 257 mm × 4,5 mm, et ouvrant un total de 242 trous, qui sont disposés en 3 lignes de 81,80,81, le diamètre du trou est de

1,35 mm, la distance entre les trous est de 3,2 mm ;
2, Équipé d'une vanne à bille de haute précision pour contrôler l'arrêt du gaz ;
3, Deux débitmètres : débitmètre d'air et débitmètre de gaz et vanne de régulation ;
4, L'avant du testeur de combustion est équipé d'un tube d'arrêt de flamme pour empêcher le gaz propane de se détremper, assurant ainsi la sécurité maximale de l'échantillon.
5, Angle de combustion : horizontal ; dispositif d'allumage automatique ; (20 degrés réglable en option).
6, Le brûleur peut automatiquement compenser le processus de compensation du gaz et de l'air par programme informatique, alors que de nombreux systèmes traditionnels ont négligé cette influence.

Systèmes de contrôle
1, PLC avec système de contrôle à grand écran tactile ;
2, Ce testeur peut s'allumer automatiquement et chronométrer automatiquement, plage de chronométrage de 999 min et précision 1 s ;
3, Les données expérimentales sont automatiquement stockées, libre consultation ;
4, Avec une fonction de rappel de chronométrage de 40 minutes et 1 heure ;
5, Les supports d'échantillons sont soulevés par une grue électrique.

Paramètres de l'appareil
1, La taille de la boîte de test est de 1 000±100(L)x2 000±100(P)x4 000±100(H) mm ;
2, La précision de l'anémomètre est de 0,1 m / s ;
3, La plage de l'anémomètre de source d'air est de 8000L/min ; les vents de sortie sont (5000 ± 500) L/min peuvent être ajustés ;
4, Gaz : 95 % de pureté de propane de qualité technique (client) ;
5, Le contrôle du débit de gaz : dans des conditions de 100 kpa, 20 ºC ;
6, L'alimentation en gaz de combustion : Propane (ou GPL).
