Aperçu ProduitsÉquipement d'essai d'inflammabilité

Les matériaux d'avions de FAA mettent le feu au manuel d'essai, appareil de contrôle du chapitre 5 pour le taux de dégagement de chaleur

Les matériaux d'avions de FAA mettent le feu au manuel d'essai, appareil de contrôle du chapitre 5 pour le taux de dégagement de chaleur

Les matériaux d'avions de FAA mettent le feu au manuel d'essai, appareil de contrôle du chapitre 5 pour le taux de dégagement de chaleur

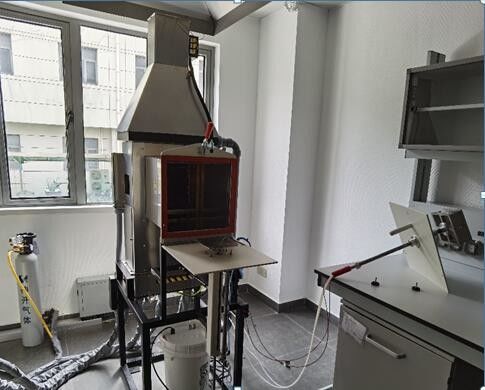

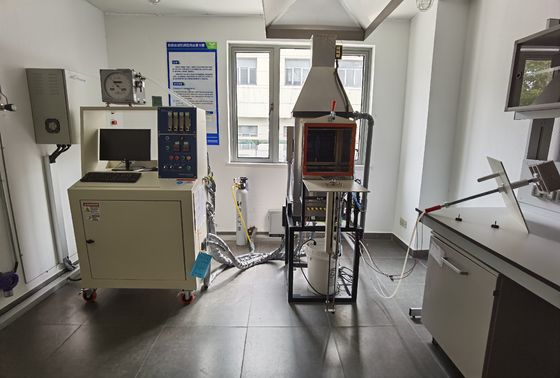

ASTM E906 FAA Combustion Chamber For Aircraft Materials
Les matériaux d'avions de FAA mettent le feu au manuel d'essai, appareil de contrôle du chapitre 5 pour le taux de dégagement de chaleur
Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: SKYLINE
Certification: CE
Numéro de modèle: SL833
Conditions de paiement et expédition:
Quantité de commande min: 1 unité
Prix: negotiated
Détails d'emballage: Caisse de contreplaqué
Délai de livraison: 10 jours ouvrables
Conditions de paiement: T/T, L/C, Western Union, MoneyGram
Capacité d'approvisionnement: 1 mois d'unité
Contact
Description de produit détaillée
Appareil de contrôle du taux pour le dégagement de chaleur: Matériels aéronautiques de essai Norme: ASTM E906, matériaux d'avions de FAA mettent le feu au manuel d'essai, le chapitre 5
source de rayonnement thermique: 4 éléments-four de Glowbars Température ambiante: ℃ 10 au ℃ 35
Dimension: 760mm (w) X 1850mm x (h) X 850mm (d) Poids: 218kg
Surligner:

Chambre de combustion d'ASTM E906

,

chambre de combustion de FAA

,

appareil de contrôle de combustion de FAA

Les matériaux d'avions de FAA mettent le feu au manuel d'essai, appareil de contrôle du chapitre 5 pour le taux de dégagement de chaleur



Dégagement de chaleur d'OSU Rate Tester .pdf

Ⅰ. (Introduction)

Cet appareil de contrôle est employé pour exposer les matériaux intérieurs de cabine d'avions à un incident le flux thermique que rayonnant de 35 kW/m2.This déterminera si le matériel est conforme à LOIN 25,853 conditions [A-1].

L'appareil de contrôle de taux de dégagement de chaleur d'OSU approuvé par FAA de l'Administration Fédérale d'Aviation des Etats-Unis a été à l'origine conçu par Smith d'Université de l'Etat d'Ohio en 1972, et plus tard est devenu un instrument d'essai de combustion indiqué par FAA pour examiner le taux de dégagement de chaleur de matériaux aéronautiques. Les normes d'essai sont annexe LOINTAINE la partie IV, Airbus AITM 2,00. 06, Boeing BSS 7322 de la partie 25 de F.



Normes

Annexe LOINTAINE méthode de la partie 25 d'essai de la partie IV de F pour déterminer le taux de dégagement de chaleur des matériaux de cabine exposés à la chaleur rayonnante.

Les matériaux d'avions de FAA mettent le feu au manuel d'essai, le chapitre 5 ;

Dégagement de chaleur de calorimètre d'Université de l'Etat d'Ohio de BSS 7322, détermination de NORME de SOUTIEN de SPÉCIFICATIONS de BOEING.

Détermination de méthode d'essai d'AITM 2,0006 Airbus de dégagement de chaleur et taux de dégagement de chaleur de matériel d'avions.

Méthode standard d'essai d'ASTM E906 pour la chaleur et taux de rejets évidents de fumée pour des matériaux et des produits.





Ⅱ. (Configurations des marchandises)

A. unité principale

1. Unité principale d'OSU (1set)

2. Système d'admission d'air (1set)

B. Accessories

1. Boîtier de commande (1set)

2. Système informatique (1set)



Ⅲ. (Spécifications)

A. unité principale

1. Unité principale d'OSU (1set)

1) Dimensions d'appareil : 760mm (w) X 1850mm x (h) X 850mm (d)

2) Chambre d'essai

- La source de chaleur rayonnante et s'assurer que la densité de flux thermique est 35±0.5kW/m2

- Ceci déterminera si le matériel est conforme à LOIN 25,853 conditions

- Type de quatre de silicium éléments de carbure LL 508mm de 16mm avec la résistance nominale 1,4 ohms comme source de chaleur avec le logement anticorrosion d'acier inoxydable

- Un réflecteur fait à partir de l'acier inoxydable est situé derrière les éléments

- Devant les éléments, un masque en forme de diamant tronqué, construit avec de l'acier inoxydable, ceci fournit la densité uniforme de flux thermique au-dessus du secteur occupé par 151 l'échantillon vertical du × 151mm

- Les doubles transformateurs 110VAC à 5.5kVA sont donnés pour le contrôle distinct des paires supérieures et inférieures d'élément

- Assemblée de baguette magique pour allumer les brûleurs supérieurs de pilote et de calibrage

- Doubles contrôleurs de puissance mondiale pour la facilité de l'ajustement d'uniformité de flux thermique

- Pilote supérieur et pilote inférieur (avec l'allumage par étincelle) et brûleurs à gaz de méthane de calibrage

- Thermopile pour la mesure de taux de dégagement de chaleur, avec cinq jonctions de thermocouple chaudes dans la cheminée et cinq jonctions de thermocouple froides dans la chambre à air

3) Supports de spécimen (1set)

- Deux supports de spécimen

- Chaque support de spécimen est fabriqué de l'acier inoxydable

2. Système d'admission d'air (1set)

- Température de l'air à être 21-24℃

- Air à un débit unitaire de 0.043m3/sec ou davantage

- orifice circulaire place-bordé 0.5±0.1mm de plat

- situé dans un tuyau circulaire avec un diamètre de 38±1mm

- La tubulure d'alimentation en air à la base de la section pyramidale aura 48 espacent également des trous

B. Accessories

1. Boîtier de commande (1set)

- Contrôle de débit de calibrage

- Allumage inférieur de brûleur

- Flux thermique de calibrage : le fluxmètre de la chaleur de calibrage sont deux capteurs refroidis à l'eau de flux thermique sont fournis pour mesurer la densité de flux thermique au centre et à chaque coin

2. Système informatique (1set)

- Unité centrale de traitement : Pentium 4 3,0 gigahertz ou plus

- RAM : 512MB ou plus

- HDD : 80GB ou plus

- Moniteur : 17" affichage à cristaux liquides ou plus

- Imprimante : Jet de laser

- Logiciel : Windows XP ou plus



IV caractéristiques de fonctionnement :

chambre en acier d'essai de la combustion 1.Stainless avec le voyant à niveau visible à hautes températures ;
2. La source de rayonnement thermique est 4 éléments-four de Glowbars, qui peuvent fournir le flux de rayonnement thermique 35KW/M2.
3. Deux contrôleurs de température indépendants de PID sont employés pour le contrôle de température de chauffage.
4. équipé du dispositif pneumatique complètement automatique de propulsion d'échantillon et de protéger le dispositif de porte ;
5. équipé du brûleur supérieur et du brûleur inférieur mobile ;
6. le débitmètre de rotor peut être employé pour ajuster le débit de gaz des brûleurs supérieurs et inférieurs.
7. équipé du dispositif de brûleur de calibrage et du contrôleur de type t mobiles d'écoulement ;
8. le contrôleur d'écoulement de la masse est appliqué au calibrage de la température de thermopile automatiquement.
9. le mètre à refroidissement par eau d'écoulement de la chaleur est équipé du mode de refroidissement pour mesurer le flux de rayonnement thermique de la surface du feu.
10. Le dispositif de contrôle de température d'air peut fournir l'air de la température constante et d'écoulement pour la chambre d'essai.
11. Le débitmètre d'orifice est employé pour mesurer la pression d'écoulement entrant dans la poubelle d'essai.
12. Équipé du système par acquisition de données et du logiciel standard d'essai de dégagement de chaleur.

V. (remarques)

1. Garantie : un an

2. Installation et formation par l'ingénieur

3. Manuels et manuel de logiciel

4. De service : pour être fourni par l'utilisateur



Conditions de VI.Installation

États d'installation

2,1 installation d'intérieur, taille 760mm*1850mm*850mm

2,2 alimentation d'énergie : 220V60A ;

2,3 gaz : méthane, pureté 99% ou en haut ;

2,4 gaz auxiliaire : gaz de la température constante et de débit constant ;



Veuillez cliquer sur le lien ci-dessous pour passer en revue l'apparence visuelle comment installer le spécimen



https://youtu.be/FFNmyXmYtJM



Comment installer le poussoir témoin



https://youtu.be/FqhM6OvhjsE
